Introducción al generador de carga SkyCiv

Empezando

El generador de carga SkyCiv ofrece una, viento paso a paso, nieve, y cálculos de carga sísmica que puede utilizar para diseñar su estructura. No es necesario descargar e instalar el software – simplemente acceda a él usando su navegador favorito, en cualquier momento y en cualquier lugar siempre que tenga una conexión a Internet.

Nuestro generador de carga se puede utilizar en cinco (5) formas:

  1. Viento libre, Nieve, y calculadora de carga sísmica
  2. Viento independiente, Nieve, y calculadora de carga sísmica
  3. Generador móvil de cargas de viento y nieve
  4. Calculadora de carga de viento y nieve integrada en SkyCiv S3D
  5. SkyCiv API

Viento, Nieve, y generador de carga sísmica

El cálculo de la carga de viento y nieve admite actualmente los siguientes códigos de referencia:

  • ASCE 7;
  • ASCE 7-22 (solo viento)NUEVO!;
  • AS / NZS 1170 (2021 versión para viento);
  • NBCC 2015;
  • NBCC 2020(viento y sismos)NUEVO!;
  • EN 1991; y
  • ES 875 (Solo viento)
  • NSCP 2015 (Solo viento)
  • CTE DB SE-AE (España)
  • CFE Viento (México)

En addtion, SkyCiv Load Generator presenta carga sísmica:

  • ASCE 7-16
  • Nueva Zelanda 1170.5
  • NSCP 2015
  • NBCC 2020NUEVO!

Los tipos de estructuras disponibles para viento y/o nieve (si es aplicable) las cargas son las siguientes:

  • edificio
  • Pared independiente (ASCE 7)
  • Letreros (ASCE 7, EN 1991)
  • Polo (EN 1991)
  • Paneles solares (ASCE 7, AS / NZS 1170)
  • Equipo de azotea (ASCE 7-16/7-22)
  • Señales/marcos abiertos (ASCE 7-16/7-22)NUEVO!
  • Tanques/Silos/Contenedores Circulares (ASCE 7-16/7-22)NUEVO!

Adicionalmente, los perfiles de techo disponibles para las estructuras de construcción son los siguientes:

  • Gable / Duopitch
  • Cadera
  • Monoslope / Monopitch
  • Troughed
  • Inclinado

Para uno 1991, Los siguientes países son compatibles con los cálculos de velocidad y presión del viento de diseño y países seleccionados para los cálculos de carga de nieve.:

  • Bélgica (viento y nieve)
  • Republica checa
  • Finlandia
  • Francia y territorios franceses (viento y nieve)
  • Alemania (viento y nieve)
  • Grecia
  • Irlanda (viento y nieve)
  • Italia
  • Luxemburgo(viento y nieve)
  • Los países bajos(viento y nieve)
  • Polonia
  • Portugal
  • San Marino
  • Estanbul
  • Eslovaquia
  • Eslovenia
  • Reino Unido (viento y nieve)

Además, el informe detallado de cálculo de carga de viento y nieve está disponible para todos los códigos, mientras que el cálculo sísmico detallado también está disponible para ASCE 7-16.

Para el Calculadora de carga libre, puede generar las presiones de viento de diseño hasta 3 veces por semana, y está limitado únicamente al perfil de techo a dos aguas. La nieve y las cargas sísmicas, y los informes detallados tampoco están incluidos en la herramienta gratuita.

Por otro lado, las versiones actualizadas, o los otros tres (3) versiones de Viento, Nieve, y generador de carga sísmica, solo se puede acceder usando una cuenta profesional junto con todas las capacidades de los módulos SkyCiv. El versión de generador de carga independiente también se puede comprar a través de este enlace.

Uso del módulo generador de carga

Ser único – Legado

Usar el módulo generador de carga es bastante sencillo. El procedimiento de entrada debe comenzar en orden a partir de la definición de los Detalles del proyecto. (Opcional), Datos del sitio, y la pestaña Building Data. Para cada pestaña, debe poner los valores de los parámetros de arriba a abajo. Cada parámetro se define al pasar el cursor sobre el botón de información al lado del título.. Una alerta de error mostrará si los valores en el campo de entrada no son válidos al pasar a la siguiente pestaña. La versión independiente (características completas) está disponible solo para usuarios de cuentas profesionales y usuarios que compraron el módulo generador de carga independiente solo a través de este enlace.

Cargar pestaña del sitio del Generador
Captura de pantalla de la entrada de la pestaña Sitio (ser único)

Generador de carga eólica, nieve, datos sísmicos para el sitio
Captura de pantalla de los datos del sitio para el viento, nieve, y cálculo de cargas sísmicas.
Construyendo datos con parámetros de viento
Captura de pantalla de la entrada de datos de construcción y parámetros de viento en la pestaña de construcción (ser único)

Generador de carga de nieve y parámetros sísmicos
Captura de pantalla de los parámetros sísmicos y de nieve en la pestaña de construcción (ser único)

Cargar resultados de viento del generador
Captura de pantalla de los resultados del viento (ser único)
Cargar resultados de nieve del Generador
Captura de pantalla de los resultados de la nieve (ser único)

Resultados sísmicos del generador de carga
Captura de pantalla de los resultados sísmicos (ser único)

Ser único – Ultima versión

En junio 2023, hemos empujado un nueva versión de la interfaz de usuario para que lo prueben usuarios profesionales e independientes. Esta versión será la versión base y se actualizará posteriormente.. La versión anterior aún se puede utilizar y los archivos guardados se pueden importar en la nueva versión.. Una vez que se carga la nueva interfaz de usuario y se selecciona el código de diseño y el sistema de unidades, El tutorial comenzará a mostrar cómo usar el nuevo generador de carga:

Paseo por el generador de carga

Captura de pantalla del recorrido del generador de carga

ASCE 7-22 menú de carga de viento

Captura de pantalla de la interfaz del generador de carga

ASCE 7-16 datos del viento

Captura de pantalla de la entrada de datos del sitio del generador de carga

ASCE 7 parámetros de entrada de estructura para la construcción

Captura de pantalla de la entrada de datos de la estructura del generador de carga

ASCE 7 diseñar entrada de viento para todas las direcciones

Captura de pantalla de la entrada de parámetros de viento del generador de carga

Datos de elevación de Google Maps para dirección contra el viento y a favor del viento

Captura de pantalla de la entrada de parámetros de nieve del generador de carga

Parámetros sísmicos del generador de carga

Captura de pantalla de la entrada de parámetros sísmicos del generador de carga

ASCE 7 Resultados de la construcción eólica MWFRS

Captura de pantalla de los resultados del viento del generador de carga

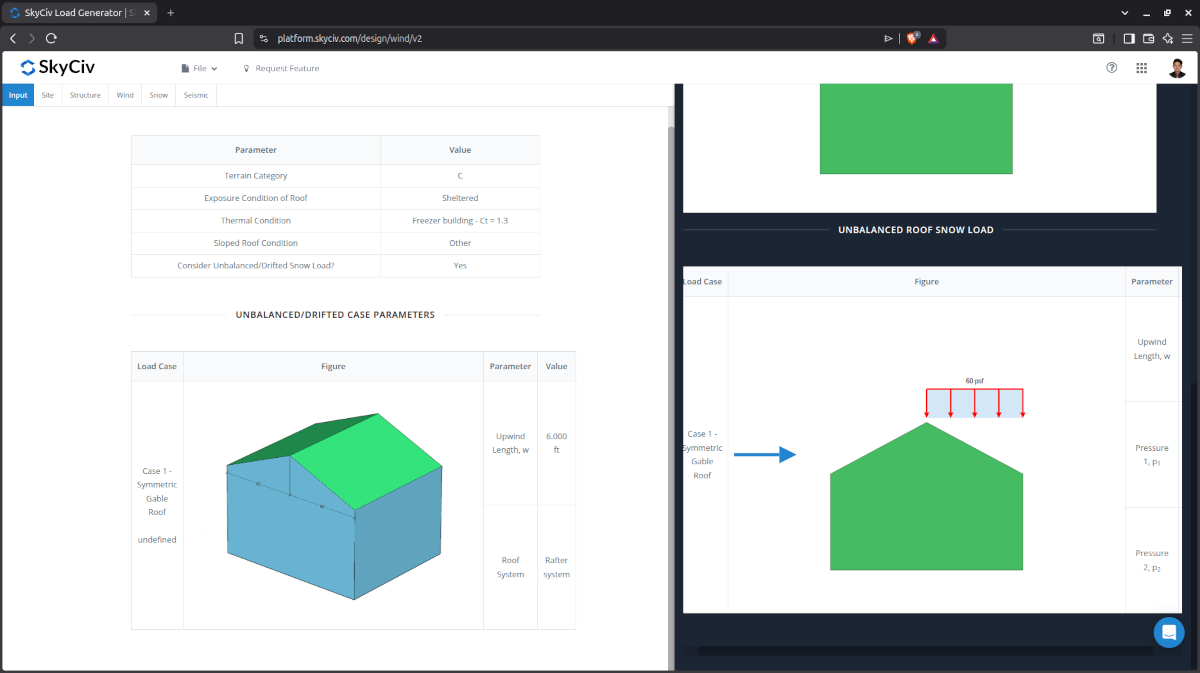

Resultados de nieve del generador de carga

Captura de pantalla de los resultados de nieve del generador de carga

Resultados sísmicos del generador de carga

Captura de pantalla de los resultados sísmicos del generador de carga

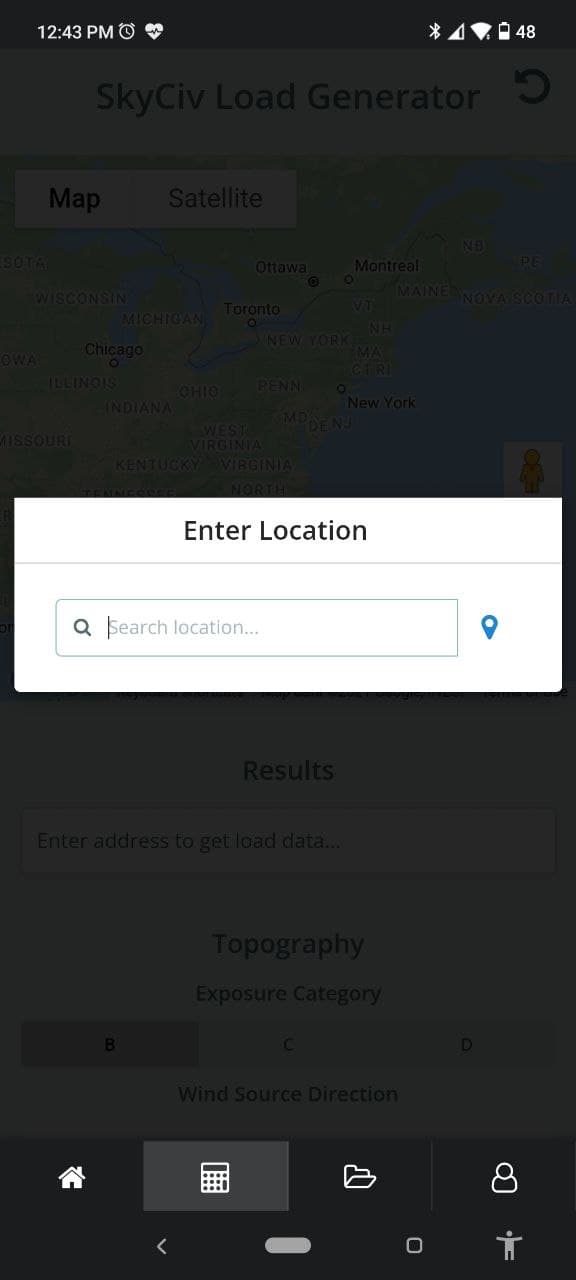

Version móvil

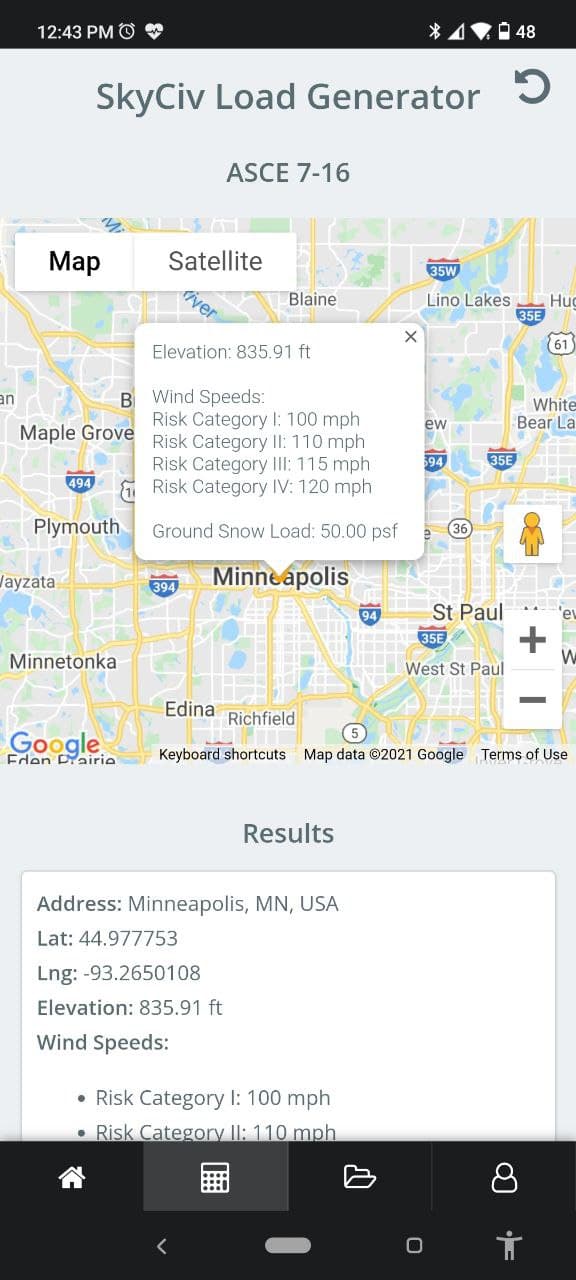

SkyCiv Load Generator tiene una versión móvil dentro de la aplicación móvil SkyCiv. Usando la aplicación, un usuario puede verificar la velocidad del viento del sitio y las cargas de nieve en el suelo según el país de entrada de la ubicación.

Actualmente es compatible con los siguientes países y códigos:

  • ASCE 7 para EE. UU.;
  • AS / NZS 1170 (2021 versión para viento) – para Australia y Nueva Zelanda;
  • NBCC 2015 – para Canadá;
  • ES 875 (Solo viento) – para la India
  • NSCP 2015 (Solo viento) – para Filipinas
  • CTE DB SE-AE – para españa
  • CFE – para México;
  • UNIDAD 50 – por Uruguay;
  • NSR-10 – por colombia;
  • ABNT NBR 6123 – para Brasil;
  • Nuestro generador de carga se puede utilizar en cinco 102 – Nuestro generador de carga se puede utilizar en cinco;
  • Para uno 1991 – para países europeos:
    • Bélgica (viento y nieve)
    • Republica checa
    • Finlandia
    • Francia (viento y nieve)
    • Alemania (viento y nieve)
    • Grecia
    • Irlanda (viento y nieve)
    • Italia
    • Luxemburgo(viento y nieve)
    • Los países bajos(viento y nieve)
    • Polonia
    • Portugal
    • San Marino
    • Estanbul
    • Eslovaquia
    • Eslovenia
    • Reino Unido (viento y nieve)

Todo lo que necesitas poner es la ubicación de la estructura., para obtener las cargas de viento y/o nieve específicas de la dirección. Seleccionará automáticamente la referencia del código de diseño en función del país de ubicación de entrada.





Descárgalo ahora!



Integración SkyCiv S3D

En SkyCiv S3D, Se puede acceder al generador de carga a través de las cargas de área.. La interfaz de usuario sigue siendo la misma en la versión independiente, excepto por las entradas del nodo en la pestaña de resultados. Las cargas de viento generadas se pueden aplicar directamente a la estructura utilizando el “Asignar cargas a la estructura.”

Opciones del generador de carga S3D
Captura de pantalla del generador de carga en SkyCiv S3D.

Entrada del nodo S3D del generador de carga

Entradas de nodo en SkyCiv Load Generator en S3D.

SkyCiv API (Salvadera)

Para utilizar la API de SkyCiv para el generador de carga, necesitará tener una cuenta profesional para generar una clave API. Se puede acceder a la documentación sobre el uso de esta versión a través de este enlace.

load-generator-design-module-load-generator-api, soluciones de automatización y API
Captura de pantalla de la API de SkyCiv en Sandbox

Informe de carga

Dependiendo de los casos de carga comprobados, habrá tres o cuatro botones disponibles en la parte inferior de la pestaña de resultados: “Generar informe de carga”, “Cálculo detallado del viento,” “Cálculo detallado de nieve,” y/o “Cálculo Sísmico Detallado.” Estas funciones solo están disponibles para usuarios de cuentas profesionales y para aquellos que compraron el módulo exclusivo de generador de carga.

El informe Generar carga resume todas sus entradas y resultados para cualquier viento, nieve, o sísmica (ASCE 7-16) cálculos de forma clara y concisa.

El cálculo detallado del viento muestra todas las suposiciones realizadas en nuestros cálculos paso a paso como se detalla en los códigos de referencia.. Puede descargar el informe de muestra utilizando este enlace.

ASCE 7-16 Informe detallado de carga de viento
Captura de pantalla de muestra del cálculo detallado de la carga de viento (ASCE 7-16)

Además, el Cálculo detallado de nieve también es compatible con todos los códigos y puede descargar el informe de muestra usando este enlace.

ASCE 7-16 Informe detallado de carga de nieve

Captura de pantalla de muestra del cálculo detallado de la carga de nieve (ASCE 7-16)

Por último, el Cálculo Sísmico Detallado, en este momento, solo es compatible con ASCE 7-16 y puede descargar el informe de muestra usando este enlace.

ASCE 7-16 Informe detallado de carga sísmica

Captura de pantalla de muestra del cálculo detallado de la carga sísmica (ASCE 7-16)



Aquí hay una demostración rápida de nuestro generador de carga.:
