AS / NZS 1170.2 (2021) Cálculos de carga de viento (Paneles solares)

Para calcular las presiones de carga de viento para una estructura usando SkyCiv Load Generator, el proceso es definir primero la referencia del código. Desde allí, el flujo de trabajo es definir los parámetros en la pestaña Proyecto, Pestaña del sitio, y pestaña Edificio, respectivamente. sin embargo, Sólo los usuarios pagos pueden usar este cálculo de carga de viento para este tipo de estructura.. Con un Cuenta profesional o comprando el módulo generador de carga autónomo, puede utilizar todas las funciones de este cálculo todo el tiempo que quieras. Puede comprar el módulo independiente a través de este enlace.

Calcular las velocidades del viento puede ser un proceso complejo en AS / NZS 1170.2 (2021) para ubicaciones de sitios en Australia y Nueva Zelanda. Es por eso que SkyCiv ha desarrollado un herramienta de carga de viento en línea para ayudar a calcular la velocidad y las presiones del viento de diseño a través de nuestro mapa interactivo de Google. Los usuarios también pueden hacer clic y arrastrar el marcador para mover la ubicación del sitio.:

Interfaz de usuario del generador de carga SkyCiv
Figura 1. Interfaz de usuario del generador de carga SkyCiv

Datos del sitio

Velocidad básica del viento

El software calculará la velocidad básica del viento., V R, basado en AS / NZS 1170.0 y AS / NZS 1170.2.

Facilidad de servicio y velocidades del viento en estado límite máximo

Los usuarios también pueden extraer el estado de límite de capacidad de servicio (SLS) y estado límite último (ULS) velocidades del viento para Australia y Nueva Zelanda. Utiliza la probabilidad de excedencia anual para AS/NZS basados 1170.0 y calculado a través de la siguiente entrada. Simplemente defina en la siguiente entrada:

  • País - Australia o Nueva Zelanda
  • Diseño de vida laboral - cuánto tiempo se pretende utilizar la estructura. Por ejemplo, es la estructura utilizada para la construcción (ej. andamio) o la vida útil del diseño es a más largo plazo, por decir edificios y puentes. Cuanto más larga sea la vida útil del diseño, cuanto mayor sea la velocidad básica del viento (para dar cuenta de la importancia). aquí, el SLS solo aumenta hasta DWL de menos de 25 años.
  • Nivel de importancia - El nivel de importancia se rige por el tipo de estructura y su impacto potencial. Haz clic en el botón (i) para obtener más información sobre qué nivel de importancia es el correcto para su estructura.
  • Dirección del proyecto – la dirección donde se encuentra el sitio

Aquí hay un ejemplo del generador de carga SkyCiv obteniendo la velocidad básica del viento para Queenstown., Nueva Zelanda (De forma predeterminada, la velocidad básica del viento será el mayor de los valores SLS y ULS.):

AS / NZS 1170.2 Parámetros del sitio
Figura 2. Parámetros de entrada SLS / ULS.

Tenga en cuenta que el usuario debe verificar si la región del viento detectada para la ubicación es precisa según las Figuras 3.1(A) y 3.1(B) de AS / NZS 1170.2 para obtener la velocidad del viento adecuada para la estructura. Los datos del sitio deberían verse así:

AS / NZS 1170.2 Datos de viento del sitio
Figura 3. Resultados de la velocidad del viento de la base de datos.

Parámetros de entrada del sitio para el cálculo de la carga de viento

Velocidad básica del viento- La velocidad básica del viento que se utilizará para calcular la presión del viento de diseño.. Esto se determina automáticamente en función de la probabilidad anual de superación y la dirección del proyecto y el usuario puede modificarlo.
Región del viento
Se utiliza para determinar la velocidad básica del viento orientada al riesgo. V valor
Elevación del sitio – determinado a partir de la API de Google Maps

Una vez que se completen los parámetros anteriores, ahora podemos pasar a la sección Datos de estructura.

Datos de estructura

Los datos de estructura y los parámetros de viento y nieve se separan en diferentes acordeones. Para calcular las presiones de viento de diseño, la casilla de verificación de carga de viento debe estar marcada. Primero debe definir el Estructura estas analizando. Ahora mismo, las estructuras disponibles para AS/NZS 1170.2 son como sigue:

  • edificio – soporta el siguiente perfil de techo:
    • Aguilón, Cadera, Monoslope (adjunto, parcialmente cerrado, o parcialmente abierto)
    • Troughed, Inclinado, Monoslope abierto (abierto)
  • Paneles solares
    • Montado en el suelo (formación)
    • Para paneles solares de tierra
  • Polo

En esta documentación, Nos centraremos en la estructura de los paneles solares..

Parámetros de entrada de estructura para paneles solares montados en el suelo (formación)

Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load GeneratorEstablecer en tierra
Longitud del panel solar – La dimensión del panel solar como se muestra en la figura.
Ancho del panel solar – La dimensión del panel solar como se muestra en la figura.
Altura de montaje del panel solar – La dimensión del panel solar como se muestra en la figura.. Utilizado en el cálculo de la presión de velocidad.
Ángulo de inclinación del panel solar – El ángulo de inclinación que forma el panel solar con el nivel del suelo.
Espaciado de paneles solares – espaciado de los paneles solares

Parámetros de entrada del panel solar montado en el suelo

Figura 4. Entrada de datos estructurales para panel solar montado en el suelo..

Parámetros de entrada de estructura para paneles solares en tejados

Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator – Establecer en la azotea
Longitud del panel solar-
La dimensión del panel solar como se muestra en la figura.
Ancho del panel solar –
La dimensión del panel solar como se muestra en la figura.
Perfil de techo
Se utiliza en valores de coeficiente de presión basados ​​en el perfil de techo seleccionado y el ángulo de inclinación del techo.
Longitud del edificio – La dimensión del panel solar como se muestra en la figura.
Ancho del edificio – La dimensión del panel solar como se muestra en la figura.
Altura media del techo – la dimensión de la estructura desde el suelo hasta la altura media del techo inclinado. Utilizado en el cálculo de la presión de velocidad.
Ángulo de inclinación del techo – la pendiente del techo en grados. Utilizado en el cálculo de coeficientes de presión.

Parámetros de entrada del panel solar de tejado

Figura 5. Entrada de datos estructurales para panel solar en tejado.

Una vez que se completen los parámetros anteriores, Ahora podemos pasar a la sección Parámetros de carga de viento..

Datos del viento

Para continuar con nuestro cálculo de carga de viento, primero debemos marcar la casilla de verificación al lado del botón Carga de viento. Por defecto, esto se verifica cuando se han definido los datos de viento del sitio.

AS / NZS 1170.2 Cálculo de carga de viento

Figura 6. Casilla de verificación para datos de carga de viento.

El siguiente paso, es definir el Dirección de la fuente de viento el correspondiente Categoría de terreno de la zona de barlovento. El parámetro de dirección del viento se utiliza para obtener la ceñida (lado izquierdo) y a favor del viento (lado derecho) elevaciones del suelo para calcular Multiplicador en forma de colina, Mh. Adicionalmente, la Categoría de terreno se utiliza para determinar la Multiplicador de terreno / altura Mz,gato. Para usuarios independientes o cuenta profesional, usted determina la selección de la peor dirección de la fuente de viento haciendo clic en el Ver entradas de viento de diseño para todas las direcciones botón para que pueda configurar el Categoría de terreno por dirección de la fuente del viento a favor del viento, representada por un sector de 45 grados.

AS / NZS 1170.2 Dirección de la fuente de viento en el peor de los casos

Figura 7. Dirección de la fuente de viento en el peor de los casos.

Datos de elevación de Google Maps para dirección contra el viento y a favor del viento
Figura 8. Datos de elevación de Google Maps para ceñida (izquierda) y lado a favor del viento (verdad).

Parámetros de entrada de topografía

Dirección de la fuente de viento – Se utiliza para obtener los datos de elevación en una sección de dirección específica del área.. Estos datos de elevación se utilizan para determinar la Multiplicador en forma de colina, Mh
Multiplicador de Lee – (para Nueva Zelanda) utilizado como valor para Msotavento y utilizado para determinar la Multiplicador topográfico, Mt. El valor predeterminado es igual a 1.0
Multiplicador de blindaje –
utilizado como valor para Ms y se utiliza para determinar la velocidad del viento de diseño.. El valor predeterminado es igual a 1.0
Tipo de terreno
– Opciones para seleccionar Plano, Escarpa, Colinas y crestas
H – Altura de la obstrucción/terreno. Para el tipo de terreno se establece una opción que no sea Terreno plano, esto se utiliza para calcular el Multiplicador en forma de colina, Mh
Lu – Distancia horizontal desde el pico hasta la altura media de la obstrucción. Para el tipo de terreno se establece una opción que no sea Terreno plano, esto se utiliza para calcular el Multiplicador en forma de colina, Mh
x – Distancia horizontal de la estructura al pico de la obstrucción con el pico como punto de referencia. Para el tipo de terreno se establece una opción que no sea Terreno plano, esto se utiliza para calcular el Multiplicador en forma de colina, Mh

Parámetros de topografía para AS/NZS 1170.2

Figura 9. Parámetros de topografía para AS/NZS 1170.2.

Parámetros de entrada de viento para paneles solares (Terreno y Azotea)

Tipo de EstructuraSe requiere configurar en AS/NZS 1170 Paneles solares
Diseño definido por el usuario Velocidad del viento Vdesde,θ – Para anulación definida por el usuario de la velocidad del viento de diseño utilizada en el cálculo de la presión del viento

Datos de elevación de Google Maps para dirección contra el viento y a favor del viento
Figura 10. Parámetros del viento para paneles solares de suelo y de tejado.

Después de que todos estos parámetros estén definidos, el siguiente paso es hacer clic en Calcular cargas en la parte superior derecha de la interfaz de usuario..

Resultados

Los resultados del cálculo se muestran a continuación.:

Resultados del viento para paneles solares montados en el suelo

Figura 11. Resultados de viento para paneles solares montados en el suelo.

Resultados del viento para paneles solares en tejados

Figura 12. Resultados de viento para paneles solares en tejados.

Los resultados resumidos se muestran en el lado derecho de la pantalla.. Otros resultados se muestran en el informe detallado..

Cálculo detallado

Solo se puede acceder a los cálculos detallados de carga de viento Usuarios de cuentas profesionales y los que compraron el módulo generador de carga autónomo. Todos los parámetros y supuestos utilizados en el cálculo se muestran en el informe para que sea transparente para el usuario.. Puede descargar un cálculo detallado de muestra a través de los siguientes enlaces:

AS / NZS 1170.2 Informe detallado para paneles solares montados en suelo
AS / NZS 1170.2 Informe detallado para paneles solares en tejados

Cálculo de carga de viento para paneles solares Para calcular las presiones de carga de viento para una estructura utilizando SkyCiv Load Generator

Informe detallado de cálculo de carga de viento para paneles solares montados en suelo
Figura 13. Los parámetros del edificio donde se instalarán los paneles solares en la azotea son necesarios para calcular las presiones de carga de viento y/o nieve..

Para paneles solares de tierra

Informe detallado de cálculo de carga de viento para paneles solares montados en suelo

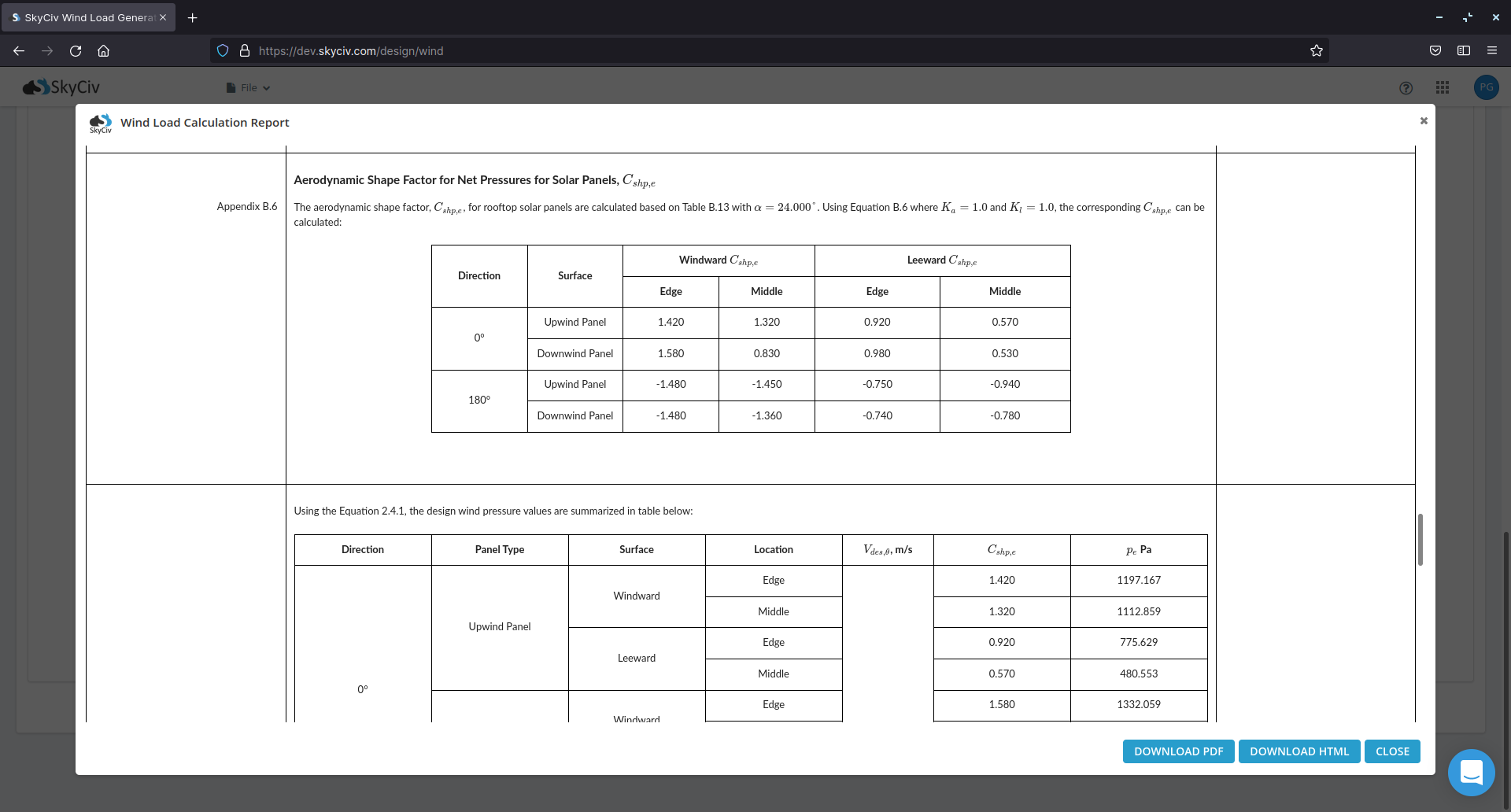

Figura 14. Cálculo detallado de la carga de viento para paneles solares en tejados.
