Excel için SkyCiv

SkyCiv API V3 Yapısal Analiz Tasarımı ve Modellemesi için Excel Eklentisi

Giriş

Excel, bilim ve mühendislikte yaygın olarak kullanılan ikonik elektronik tablo yazılımıdır. Yapısal mühendislikte Excel'in gücü, özellikle makrolarla bağlantılı olarak, erişilebilirliği ile ünlüdür, esneklik ve bilgi işlem gücü. Excel için SkyCiv Kullanıcılara Microsoft Excel içinden eksiksiz bir yapısal analiz ve tasarım araçları paketi sağlayarak mühendislik yazılımı entegrasyonunda yeni bir çığır açıyor. Ayrıca şunu da belirtmekte fayda var: eklenti yerleşik bir uygulamadır, sadece bir sayfa veya VBA makrosu değil.

Bu dokümantasyon sayfası, SkyCiv Excel eklentisinin aşağıdaki yönlerini kapsar:

• Başlarken
• Modelleme
• Analiz
• Tasarım
• Hızlı Tasarım
• Destek

Başlarken

Kurulum

Excel için SkyCiv'i yüklemek için, şuraya git: Microsoft Pazaryeri Genellikle aşırı sapmalar, bu dengesizliklerin de var olduğuna dair bir ipucu olabilir. “Şimdi sahip ol”. Kurulum talimatlarını izleyin ve kurulduktan sonra, Excel istemcisinde SkyCiv sekmesini görmelisiniz. Alternatif olarak, bu eklentiyi doğrudan Excel'den yükleyebilirsiniz (sadece AppSource'ta arayın SkyCiv):

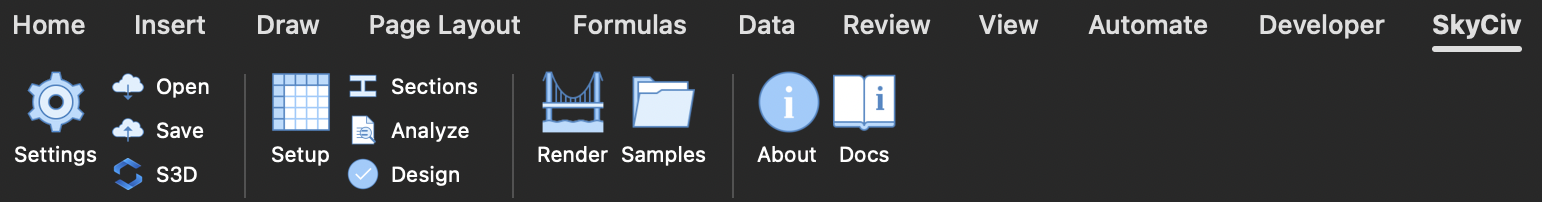

Yüklendikten sonra, sekmeyi tıkladığınızda aşağıda görüldüğü gibi yeni bir araç şeridi ile karşılaşacaksınız..

Mevcut Araçlar & işlevsellik

Soldan sağa şeritteki her düğmenin kısa bir açıklaması burada, göründükleri gibi gruplandırılmış.

• Genel
  • Ayarlar: Burası sizin girdiğiniz yerdir SkyCiv API kimlik bilgileri. Analiz yapmanıza izin vermek için bunlar gereklidir, tasarım, Hızlı Tasarımlı hesap makineleri, bölümlere ve malzeme veritabanlarına erişim, modelleri açın veya kaydedin ve bunları S3D'de açın. Bu, modelinizi oluşturmak veya oluşturucuda görüntülemek için gerekli değildir.
  • Açık: Bu, tüm SkyCiv modellerinize erişebileceğiniz yerdir, web sitesinde oluşturulanlar bile. Seçim üzerine, model çalışma kitabına aktarılacak. Bir model seçmeden önce Kurulum düğmesini seçmediyseniz, bu, tabloları oluşturmanız için otomatik olarak yapılacaktır.. Bunun çalışma kitabındaki mevcut modellerin yerini alacağını unutmayın.
  • Kayıt etmek: Bu, modelinizi SkyCiv platformuna kaydedebileceğiniz yerdir.
  • S3D: Bu, tıklandığında bir bölme açılacaktır “S3D'de aç” excel modelinizi 'temp-excel-plugin' adı altında kaydedecek’ ve ardından tarayıcıda açın. İzin vermek 10 bu işlemin tamamlanması için saniye kadar.
• Kurulum
  • Kurulum: Bu, sıfırdan bir model oluşturmanıza olanak tanıyan boş tablolar oluşturacaktır..
  • Bölümler: Bu, çeşitli üye bölümlerini seçebileceğiniz ve bunları bölümler tablosunun mevcut bir satırına ekleyebileceğiniz bir arayüz sunacaktır., kimliğine göre seçilmiş.
  • Malzemeler: Bu, çeşitli malzemeleri seçebileceğiniz ve bunları malzeme tablosunun mevcut satırına ekleyebileceğiniz bir arayüz sunacaktır., kimliğine göre seçilmiş.
• Araçlar
  • Analiz et: Bu, modeliniz üzerinde bir analiz çalıştırabileceğiniz yerdir. Sonuçlar yeni sayfalarda sağlanacaktır.
  • Tasarım: Bu, modeliniz üzerinde bir tasarım çalıştırabileceğiniz yerdir. Sonuçlar yeni sayfalarda sağlanacaktır.
  • Hızlı Tasarım: Burası SkyCiv Hızlı Tasarım hesap makinelerini çalıştırabileceğiniz yerdir, modelinizden bağımsız olarak. Bkz. Hızlı Tasarım aşağıdaki bölüm.
• Oluşturucu
  • Oluştur: Bu, SkyCiv oluşturucuyu Excel içinde açacaktır. Model güncellemenizi düzenlenirken oluşturucuda canlı olarak göreceksiniz.
  • örnekler: Bu, çalışma kitabınıza hızlı bir şekilde yükleyebileceğiniz bir dizi örnek 3B model gösterecektir.. Bunun çalışma kitabındaki mevcut modellerin yerini alacağını unutmayın.
• Bilgi
  • hakkında: Bu düğme, bu sayfayı varsayılan tarayıcıda açacaktır.
  • Dokümanlar: Bu düğme, varsayılan tarayıcıda SkyCiv API belgelerini açacaktır.. SkyCiv çalışma sayfasının her bir sütunu için izin verilen girdinin ne olduğunu burada görebilirsiniz..

Modelleme

Modellemeye başlamanın en iyi yolu Kurulum düğmesine tıklamaktır (metrik birimler varsayılan olarak kullanılır, bunu Ayarlar'dan değiştirebilirsiniz). SkyCiv çalışma sayfası çeşitli tablolarla oluşturulacaktır. Küçük düğmeyi tıklayarak düğümleri ve üye bölümlerini genişletin. + sütun etiketlerinin üzerindeki düğmeler. Şimdi SkyCiv şeridindeki Render düğmesine tıklayın ve çalışma kitabının sağ tarafında Renderer görev bölmesinin açıldığını göreceksiniz..

Kimlik’ herhangi bir tablo için sütun 1 ve arttır – öyleyse gir 1,0,0,0 düğümler tablosunun ilk satırında. Bu, kimliğine sahip bir düğüm oluşturur 1 x'de,Y,z koordinatları 0,0,0. Şimdi bir sonraki satırda, başka bir düğüm ekle: 2,0,1,0. Bu, kimliğine sahip bir düğüm oluşturacaktır. 2 -de 0,1,0. Oluşturucu şimdi iki düğüm göstermelidir, başlangıçta bir, ve üstünde bir tane daha. İki düğümü görmüyorsanız, Her iki satırı da dahil etmek için tablonun sağ alt kısmındaki küçük oku sürükleyerek her iki satırın da düğümler tablosunun içinde olduğunu iki kez kontrol edin. Şimdiye kadar sahip olman gereken şey bu.

Şimdi bir üye ekleyelim. üyelerde’ masa, '1 ekleyerek yeni bir üye oluşturun’ üyelerin ilk satırındaki kimlik için’ masa. 'node_A'yı ayarla’ -e 1, 'düğüm_B’ -e 2 ve "1" bölüm kimliğini verin. Bölüm kimliği, bu kimliğe sahip bölümler tablosundaki satıra karşılık gelir. Bu aşamada unutmayın, oluşturucu, bölümleri yalnızca düz kareler olarak temsil eder. Şimdi tablolarınız aşağıdaki gibi görünmeli.

Eklentiye aşina olmanın bir başka harika yolu, Aç düğmesi aracılığıyla temel bir model açmak ve modelin tablolarla temsil edildiğinde nasıl göründüğünü incelemektir..

Girişlerin kesin olması gerektiğini unutmayın. Herhangi bir sütun için izin verilen girdileri görmek için, başlığını seç (Sabit seçeneklere sahip sütunlar ayrıca bir açılır menü sağlar) veya Dokümanlar düğmesini tıkladığınızda bir model oluşturmak için API Dokümantasyonu sayfasına yönlendirileceksiniz.. Bu tablo başlıkları için de geçerli, bunları değiştirme.

Analiz

Ayarlar sekmesi kullanılarak kimlik doğrulaması yapıldıktan sonra, Analiz sekmesi aracılığıyla bir Analiz çalıştırabilirsiniz. Analiz türünü seçebilirsiniz ve, modelinizde iki veya daha fazla yük kombinasyonu varsa, döndürülecek sonuçları filtrele. Tüm durumları ve kombinasyonları dahil etmenin çok fazla veri olduğunu unutmayın! Hızı artırmak için, sadece ihtiyacınız olanları seçin.

Tamamlandıktan sonra, yükleme durumu ve kombinasyon adı ile yeni çalışma sayfaları oluşturulacak ve her sayfa tüm sonuç verilerini içerecektir. Tüm sonuç sayfalarındaki verileri hızlı bir şekilde kontrol etmenize yardımcı olmak için bir Sonuç Arama bölümü oluşturduk.

Tasarım

Ayarlar sekmesi kullanılarak kimlik doğrulaması yapıldıktan sonra, Tasarım kontrollerini Tasarım sekmesinden çalıştırabilirsiniz. Modeliniz için doğru tasarım kodunu seçin ve tasarıma tıklayın. Tamamlandıktan sonra, tasarım sonuçları adlı yeni bir sayfaya eklenecek “Tasarım Sonuçları”. Tasarım görev bölmesi, tüm tasarımın bir özetini ve ayrıca herhangi bir üyeyi hızlı bir şekilde incelemek ve hatta üye için bir tasarım raporu indirmek için bir bölüm sağlar.. Yukarıdaki analizdeki modeli kullanmak, aşağıdaki görüntü Tasarımın sonucudur. NS AISC 360-16 LRFD Model AISC bölümleri kullanılarak oluşturulduğu için kod seçildi.

Şu anda, Excel eklentisi aşağıdaki tasarım kodu kontrollerini destekler:

• Çelik: AISC 360-16 & 360-10 (ASD, LRFD), Eurocode 3 (İÇİNDE 1993-1-1:2005), BS 5950-1:2000, GİBİ 4100-1998 & 2020, NZS 3404-1997, CSA S16-14, DIR-DİR 800-2007 STK'lar & DIR-DİR 800-1984 WSM
• Soğuk şekillendirilmiş çelik: AISI S100-16 (ASD, LRFD, Yük ve Direnç Faktör Tasarımı ise), AISI S100-12 (ASD, LRFD), Eurocode 3 (İÇİNDE 1993-1-3:2006), AS / NZS 4600-2005 & 2018
• Odun: NDS 2018 (ASD, LRFD), GİBİ 1720-2010

Hızlı Tasarım

S3D özelliklerine ek olarak, Excel eklentisi ayrıca, Excel'de mevcut olan çok sayıda uluslararası kod için geniş bir analiz ve tasarım hesaplayıcı yelpazesine erişmenizi sağlar. SkyCiv Hızlı Tasarım kütüphane. Bu, bu araçları toplu olarak çalıştırmanıza ve birden fazla tasarım kontrolünü dakikalar içinde tamamlamanıza olanak tanır. Not: bu özellik, eklentinin geri kalanı tarafından kullanılan S3D yapısal modelinden bağımsızdır.

Kimlik doğrulaması yapıldıktan sonra, bu araca Hızlı Tasarım sekmesinden erişebilirsiniz. Orası, İstediğiniz hesap makinesini seçip çalışma kitabınıza getirebilirsiniz. “Giriş Tablosu Ekle” buton, birim sistemini seçme seçeneği ile (uygunsa). Bu, adlı bir sayfa oluşturacaktır. “Hızlı Tasarım Girişi” hesap makinesi girişlerinin sütun olduğu ve her satırın ayrı bir giriş olduğu bir tablo ile, buna benzer “Toplu Çalıştırma” Hızlı Tasarım web sitesindeki özellik. Tablo bir örnek satırla oluşturulmuştur; kullan “Varsayılanlarla Satır Ekle” İhtiyacınız olan her ekstra satırı eklemek için düğme. Bunu aklınızda bulundurun çalışma kitabı aynı anda yalnızca bir hesap makinesini işler: başka bir hesap makinesi ekleme, veya birim sistemini taktıktan sonra değiştirmek, mevcut tablonun yerini alacak, ve daha önce girdiğiniz tüm değerler kaybolacak.

Hadi alalım “AISC 360-22 Kaynak Grubu Kapasitesi” örnek olarak hesap makinesi. Tablosu İngiliz birimlerine eklendiğinde, buna benziyor:

Bunun gibi karmaşık hesap makineleri için şunu unutmayın:, girdilerinin bir parçası olarak tablolar içeren (yani, alt tablolar, bu durumda hangileri “Yatay Kaynaklar” ve “Dikey Kaynaklar”), her alt tablo için ek bir sayfa oluşturulur, ile “QD” önek olarak. Bu tablolar şunları içerir: “Yapılandırma” konfigürasyonları gruplamak için kullanılan sütun. Örneğin, resimde, değerine sahip tüm satırlar 1 bu sütundaki aynı dikey kaynak konfigürasyonuna aittir, ve benzeri. Ana tablodaki “Hızlı Tasarım Girişi” bu alt tabloların her biri için bir sütun içerir, eşleşen konfigürasyonun kimliğini nereye girmelisiniz?.

Tüm girişler tamamlandıktan sonra, tıklayarak bunları çalıştırabilirsiniz. “Toplu Çalıştır” buton. Bu, adında yeni bir sayfa oluşturacaktır. “Hızlı Tasarım Çıktısı” her satıra ait sonuçlarla, her giriş için hesaplama raporuna bir bağlantı dahil. Bunu aklınızda bulundurun bu bağlantılar geçicidir ve bir süre sonra çalışmayı bırakacak. Ayrıca, her çalıştırma şunun yerine geçer: “Hızlı Tasarım Çıktısı” çarşaf, yani önceki sonuçları korumak istiyorsanız, Tekrar çalıştırmadan önce bu sayfayı yeniden adlandırın veya kopyalayın.

Destek

Yol boyunca yardıma ihtiyacım var? Bize e-posta göndermekten çekinmeyin [email protected] veya platforma giriş yaptıktan sonra Canlı Sohbetimiz aracılığıyla. Bu uygulamaya yönelik hüküm ve koşullarımız hakkında bilgi için, ziyaret edin hiçbir yazılım mükemmel değilken veya sayfa.
