Anı İşaret Kuralları
Uygulanan yükler, yer değiştirmeler, ve reaksiyonlar pozitif eksen yönü boyunca veya bu doğrultuda hareket ettiklerinde pozitiftir. Rotasyonlar için (anlar gibi) pozitif yön SAĞ EL KURALI'na göredir:
Yükleri tanımlamak için kullanılan eksenlere karşı dikkatli olun. Varsayılan olarak, yükler yan yanadır küresel eksenler ancak dağıtılmış yükler aşağıdakilere göre tanımlanabilir: yerel üye ekseni. benzer şekilde, plaka basınçları tanımlanabilir küresel veya yerel tabağa. Ayrıca, elemanların ve plakaların yerel eksenlerinin görüntülenebileceğini ve değiştirilebileceğini unutmayın. Görünürlük Ayarları.
Üye Eylemleri
Yukarıdaki şemada:
- P = Eksenel Kuvvet
- T = Burulma Kuvveti (yani. üyenin x eksenine göre moment)
- Vy = Elemanın y eksenindeki Kesme Kuvveti
- Vz = Elemanın z eksenindeki Kesme Kuvveti
- My = Elemanın y eksenindeki Bükülme Momenti
- Mz = Elemanın z eksenindeki Bükülme Momenti
Yukarıdaki diyagram şu şekilde özetlenebilir:
- Pozitif Eksenel Kuvvet (P): Sıkıştırma
- Olumlu An (M): Elemanın pozitif eksen tarafındaki sıkıştırma
- Pozitif Kesme (V ): Üyenin A düğümü, B düğümüne göre pozitif eksende ötelenir.
- Pozitif Burulma (T): Düğüm B, Düğüm A ucundan bakıldığında saat yönünde döner. Veya elemanın A Düğümü, B Düğümü ucundan bakıldığında saat yönünün tersine döner. Her iki örnek de sağ el kuralına uygundur.
NOT: İçinde bir ayar var Ayarlar isminde “Ters BMD İşareti” Bu, bükülme momenti diyagramlarının işaret kuralını, en aşina olduğunuz kurala uyacak şekilde tersine çevirir. Bunu üst araç çubuğuna gidip ardından bulabilirsiniz. Ayarlar > Görünüm > Ters BMD İşareti.
Basit Örnek

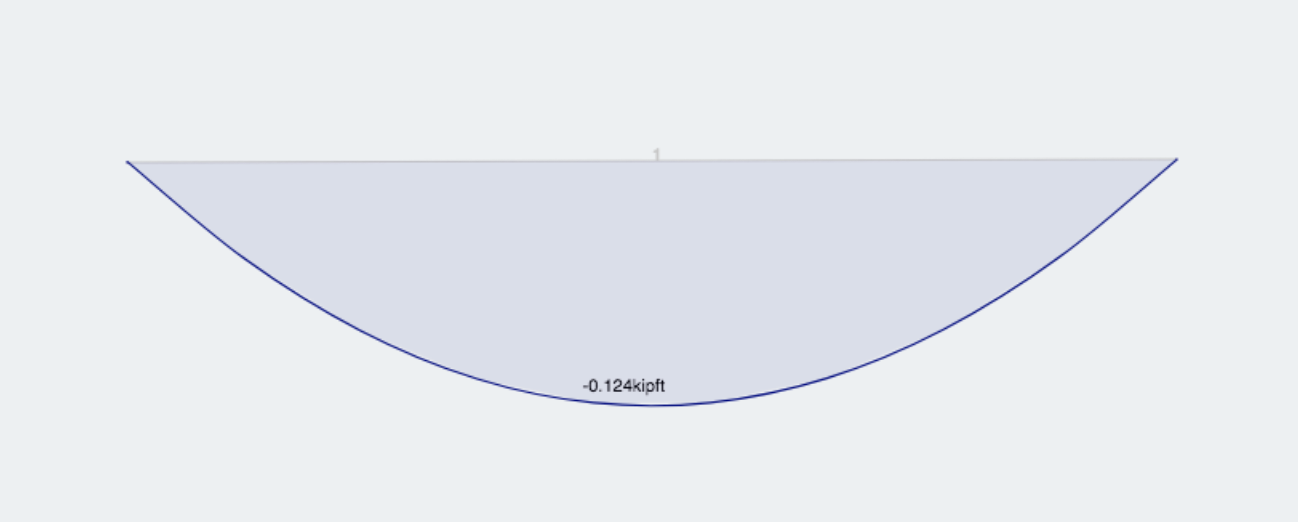

Varsayılan olarak, iki noktalı yüklere sahip basit bir aşağı doğru dağıtılmış yük, aşağıdaki bükülme momenti diyagramını gösterecektir:

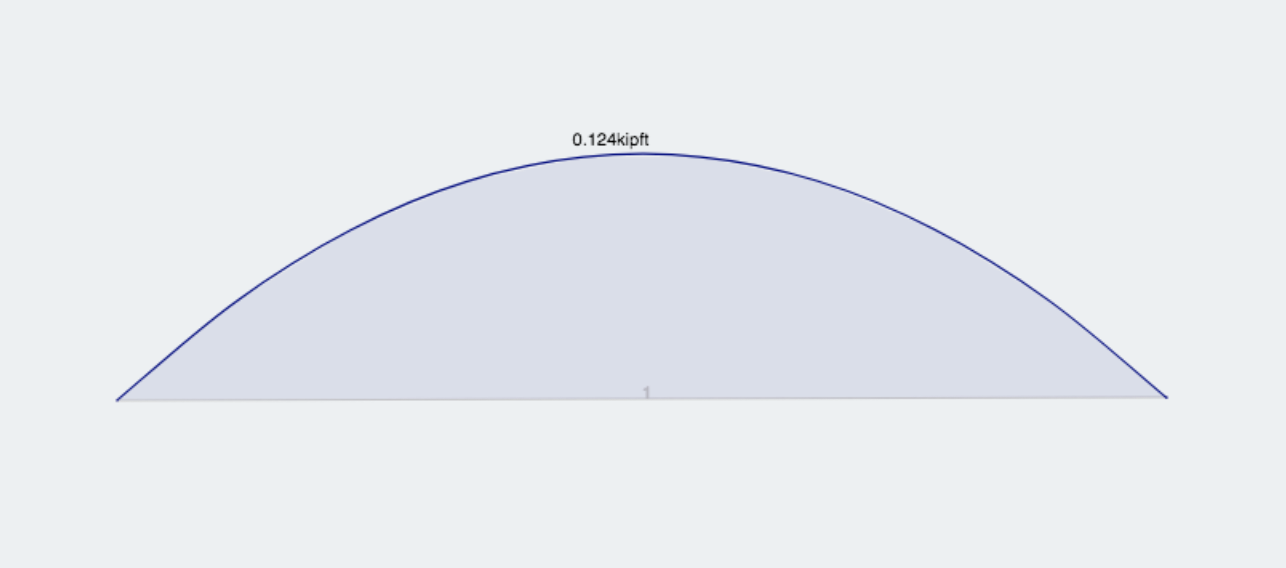

'Ters BMD İşareti' varsa’ ayar açıldı, tam olarak aynı model aşağıdaki bükülme momenti diyagramını üretecektir:
Plaka Eylemleri
SkyCiv, iki ana yönde bükülme analizi için sonlu eleman plakası kullanıyor. Plaka eylemleri aşağıdaki resimlerde gösterilmektedir.
