NBCC'de SkyCiv Yük Oluşturucuyu Kullanma 2015 Kar Yükü Hesaplamaları
SkyCiv Load Generator kullanarak bir yapı için kar yükü basınçlarını hesaplamak için, süreç, önce kod referansını tanımlamaktır. ancak, Yalnızca Profesyonel Hesabı olan veya bağımsız Yük Oluşturucu modülünü satın alan kullanıcılar bu hesaplamayı kullanabilir. Bağımsız modülü buradan satın alabilirsiniz. bağlantı.
Figür 1. SkyCiv Yük Oluşturucu Kullanıcı Arayüzü.
Site Verileri
NBCC'yi kullanma 2015, ilk adım, Tekrarlama Aralığı ikisine de 10 yıl veya 50 yıl Uygun kar yükünü elde etmek için, Ss, veritabanından (kullanma 1/50 yıl). Sonra, seçin Sınır Durumu düşünüyor musun Hizmet veya Nihai Limit Durumu, ve Önem Kategorisi yapının doluluğuna bağlı olarak. Bu parametreler, Önem Faktörünün elde edilmesinde kullanılır., bens. Bu adımlardan sonra, Kanada'da bulunan adresi girmeniz yeterlidir ve modül konumu NBCC Ek C Tablo C-2'den arayacaktır. 2015. İlgili Zemin Kar Yükü ve lokasyona özgü diğer veriler veri tabanından elde edilecektir.. Daha uygun bir tasarım kar basıncı elde etmek için zemindeki kar yükünü de geçersiz kılabilirsiniz..
Figür 2. SkyCiv Load Generator'ın site verileri
SkyCiv haritayı ciltsiz standartlara göre dijitalleştirdi. Bu şu anlama gelir, Sadece site konumuna girebilirsiniz ve yazılım bu girdiye göre zemindeki kar yükünü otomatik olarak çekecektir.. Ücretsiz aletle zemin kar yükünün kaç katı elde edilebileceği konusunda bir sınır vardır.
Kar Yükü Hesabı İçin Saha Giriş Parametreleri
Tekrarlama Aralığı – Yıllık gerçekleşme olasılığı: kullanma 50 zemin kar yükü için yıllar
Sınır Durumu – seçenekler Nihai Sınır Durumlarıdır (ULS) ve Hizmet Verilebilirlik Sınır Durumları (SLS)
Önem Kategorisi –Önem Faktörü I'in hesaplanması içins Tablo 4.1.6.2.-A'ya göre
Proje Adresi – Konuma göre en yakın zemin kar yükünü elde etmek için kullanılır
Zemin Kar Yükü – zemin kar yükü Ss Tasarım kar basıncının hesaplanmasında kullanılacak. Bu kullanıcı tarafından değiştirilebilir.
İlişkili Yağmur Yükü – ilgili yağmur yükü efendim Tasarım kar basıncının hesaplanmasında kullanılacak.
Yukarıdaki parametreler tamamlandıktan sonra, artık Yapı Verileri bölümüne geçebiliriz.
Yapı Verileri
Bir sonraki adım, ilk olarak analiz ettiğiniz Yapıyı tanımlamaktır. Şu anda, NBCC'de yalnızca Bina yapısı desteklenir 2015.
Figür 3. Binalar için yapı veri girişi.
Kar Yükü Hesabı İçin Yapı Giriş Parametreleri
Çatı Profili – Seçilen çatı profiline ve çatı eğim açısına göre basınç katsayısı değerlerinde kullanılır
Bina Uzunluğu – NBCC'de tanımlandığı gibi rüzgar yönüne paralel boyut 2015.
Bina Genişliği – NBCC'de tanımlandığı gibi rüzgar yönüne dik boyut 2015.
Ortalama Çatı Yüksekliği – yapının zeminden eğimli çatının orta yüksekliğine kadar olan boyutu.
Çatı Eğim Açısı – çatı eğimi derece olarak. bizim kullanın eğimli çatı hesaplama bunu belirlemeniz gerekiyorsa.
Yukarıdaki parametreler tamamlanıp doğrulandıktan sonra (Yapı Verilerini Onayla'yı tıklatarak), artık Kar Yükü Parametreleri bölümüne geçebiliriz.
Kar Verileri
Kar yükü hesaplamamıza devam etmek için, öncelikle Kar Yükü butonunun yanındaki onay kutusunu işaretlememiz gerekiyor. Varsayılan olarak, bu, site kar verileri tanımlandığında kontrol edilir.
Figür 4. Kar Yükü Verileri için Onay Kutusu.
Kar Giriş Parametreleri

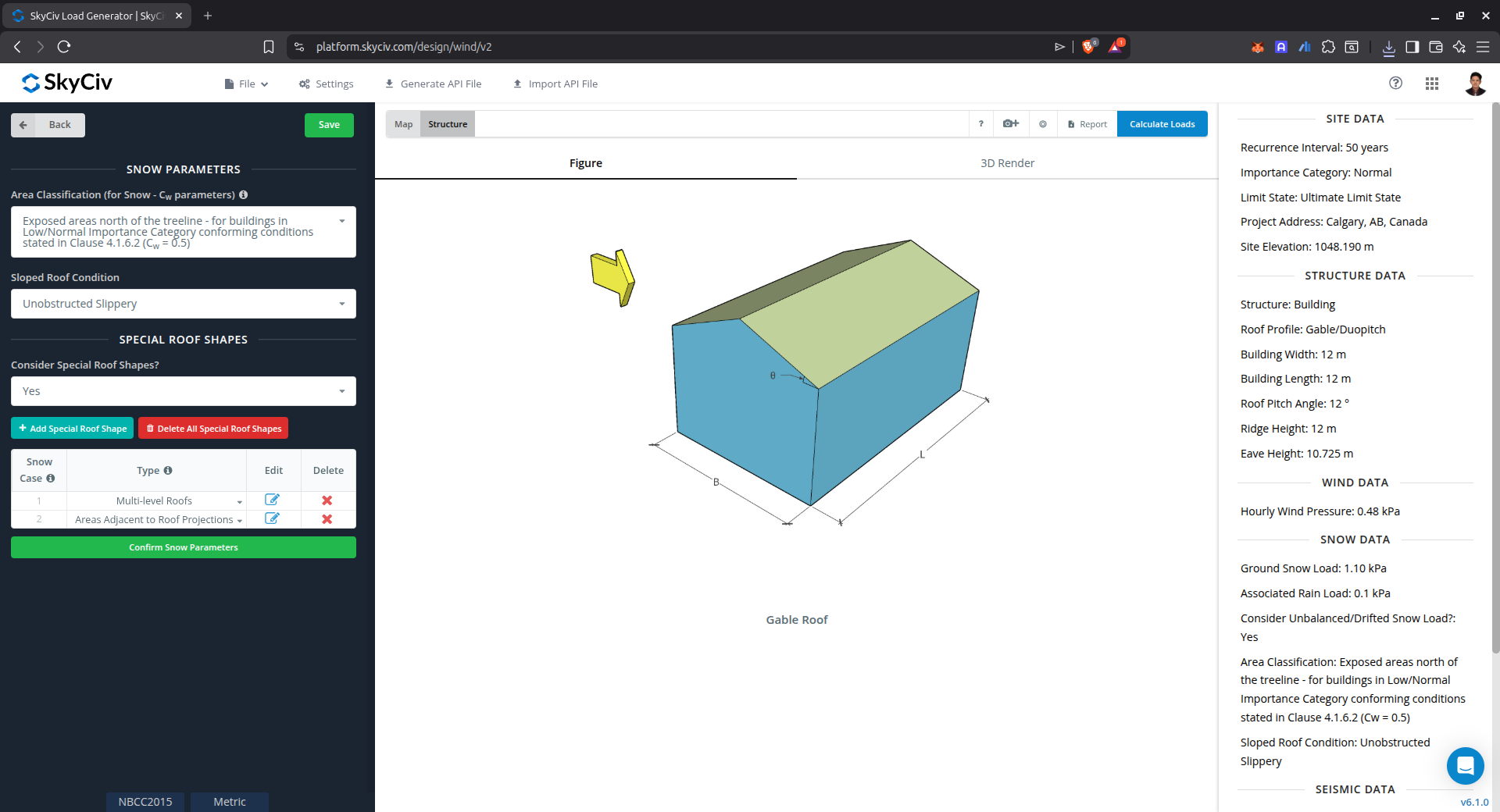

Figür 5. Kar Yükü Giriş Parametreleri.
Alan Sınıflandırması (Kar için – Cw parametreleri)
Bu parametre Rüzgara Maruz Kalma Faktörünün hesaplanmasında kullanılır, Cw.
Eğimli Çatı Durumu
Bu parametre Eğim Faktörü hesaplanırken kullanılır., C'ler. Bu parametre için seçenekler “engelsiz kaygan” ve “Diğer Kılıflar”
Dengesiz / Sürüklenen Kar Yükü Durumunu Düşünün?
Bu parametre bir “Evet” veya “Hayır” Dengesiz Kar Yükü Durumunu hesaplamak için. Seçim üzerine “Hayır,” dengeli kar yükü durumu yalnızca hesaplanacaktır. Diğer taraftan, seçtikten sonra “Evet,” dengesiz kar yükü durumu tablosu gösterecektir. NBCC için beş seçenek var 2015:
Çok Katlı Çatılar – = üst çatıdaki korkuluk yüksekliği
Bu durum, NBCC'nin Şekil 4.1.6.5-A ve 4.1.6.5-B Durum I'ine dayanarak aşağıdaki şekilde gösterildiği gibi rüzgar kaynağının üst çatıdan geldiği alt çatılarda kar yükü kaymasının hesaplanmasında kullanılır. 2015.
Çok Katlı Çatılar – = üst çatıdaki korkuluk yüksekliği
Önceki duruma benzer, bu, NBCC'nin Şekil 4.1.6.5-A ve 4.1.6.5-B Durum II'sine dayalı olarak aşağıdaki şekilde gösterildiği gibi, rüzgar kaynağının alt çatıdan geldiği alt çatılarda kar yükü sürüklenmesinin hesaplanmasında kullanılır. 2015.
Çok Katlı Çatılar – = üst çatıdaki korkuluk yüksekliği
Bu durum, NBCC'nin Şekil 4.1.6.5-A ve 4.1.6.5-B Durum III'üne göre aşağıdaki şekilde gösterildiği gibi rüzgar kaynağının çapraz yönde alt çatıdan geldiği alt çatılarda kar yükü kaymasının hesaplanmasında kullanılır. 2015.
Çatı Projeksiyonlarına Bitişik Alanlar
Bu durum parapet gibi çatı çıkıntılarına bitişik alanlardaki kar sürüklenmelerinin hesaplanmasında kullanılır., bacalar, vb.
beşik çatılar
Bu durum simetrik beşik çatıda kar yükü kaymasını hesaplamak için kullanılır..
Tüm bu parametreler tanımlandıktan sonra, bir sonraki adım, kullanıcı arayüzünün sağ üst tarafındaki Yükleri Hesapla seçeneğine tıklamaktır.
Sonuçlar
Kar yükü sonuçları, aşağıda gösterildiği gibi dengeli kar yükünün hesaplanmasındaki parametreleri gösterecektir.. Özetlenen sonuçlar ekranın sağ tarafında gösterilir. Diğer sonuçlar ayrıntılı raporda gösterilir.
Figür 11. Kar yükü parametreleri ve dengeli kar yükü sonuçları.

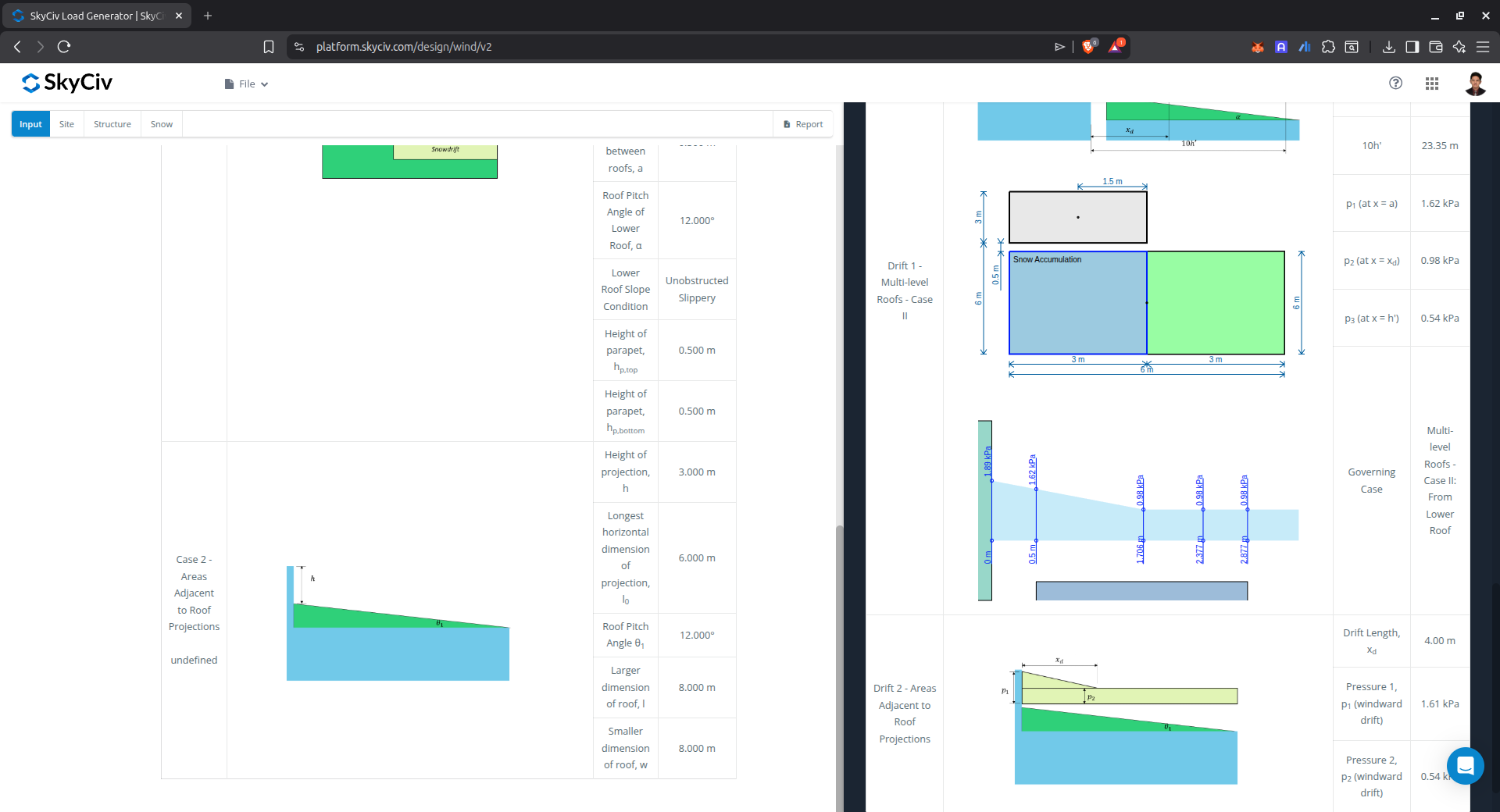

Figür 12. Dengesiz kar yükü sonuçları.
Ayrıntılı Hesaplama
Ayrıntılı kar yükü hesaplamalarına yalnızca şu adresten erişilebilir: Profesyonel hesap kullanıcıları ve satın alanlar bağımsız yük üreteci modülü. Hesaplamada kullanılan tüm parametreler ve varsayımlar, kullanıcıya şeffaf olması için rapor üzerinde görüntülenir.. Örnek detaylı hesaplamayı aşağıdaki bağlantılardan indirebilirsiniz.:
Ek kaynaklar için, referans için bu bağlantıları kullanabilirsiniz:
