ASCE'de SkyCiv Yük Oluşturucuyu Kullanma 7 Rüzgar Yükü Hesaplamaları
SkyCiv Load Generator kullanarak bir yapı için rüzgar yükü basınçlarını hesaplamak için, süreç, önce kod referansını tanımlamaktır. Buradan, iş akışı, Proje Ayrıntılarındaki parametreleri tanımlamaktır, Site Verileri, ve Yapı Verileri, sırasıyla. ancak, ücretsiz kullanıcılar, hesaplamayı yalnızca üçgen veya eğimli çatı için maksimum olarak kullanabilirler. 3 haftada bir çözer. Birlikte Profesyonel Hesap veya satın alarak bağımsız Yük Üreteci modülü, kullanabilirsiniz tüm özellikleri bu hesaplama istediğin kadar. ASCE'nin 7-16 ve ASCE 7-22 ASCE iken İmparatorluk ve Metrik birimler için kullanılabilir 7-10 sadece Imperial ile sınırlıdır.

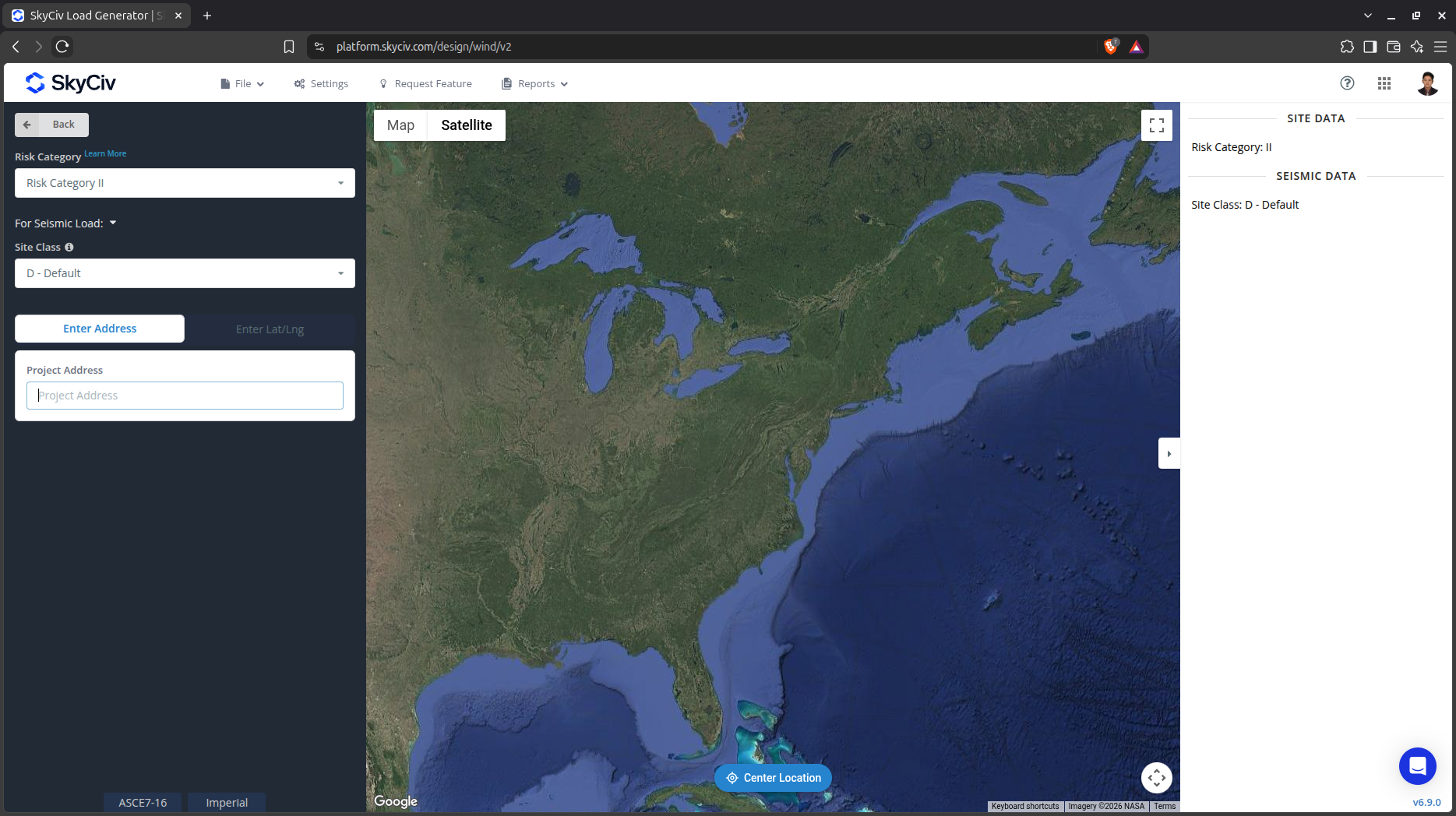

Kullanıcıların parametreleri yukarıdan aşağıya tanımlaması gerekecektir.. Sonraki bölümlerde rüzgar sonuçlarını oluşturmak için tanımlamanız gereken giriş parametrelerinin ayrıntıları verilecektir.. After selecting the design code, it will automatically open the Site Data menu so you can enter the location of the structure you are designing.
Figür 1. SkyCiv Yük Oluşturucu Kullanıcı Arayüzü

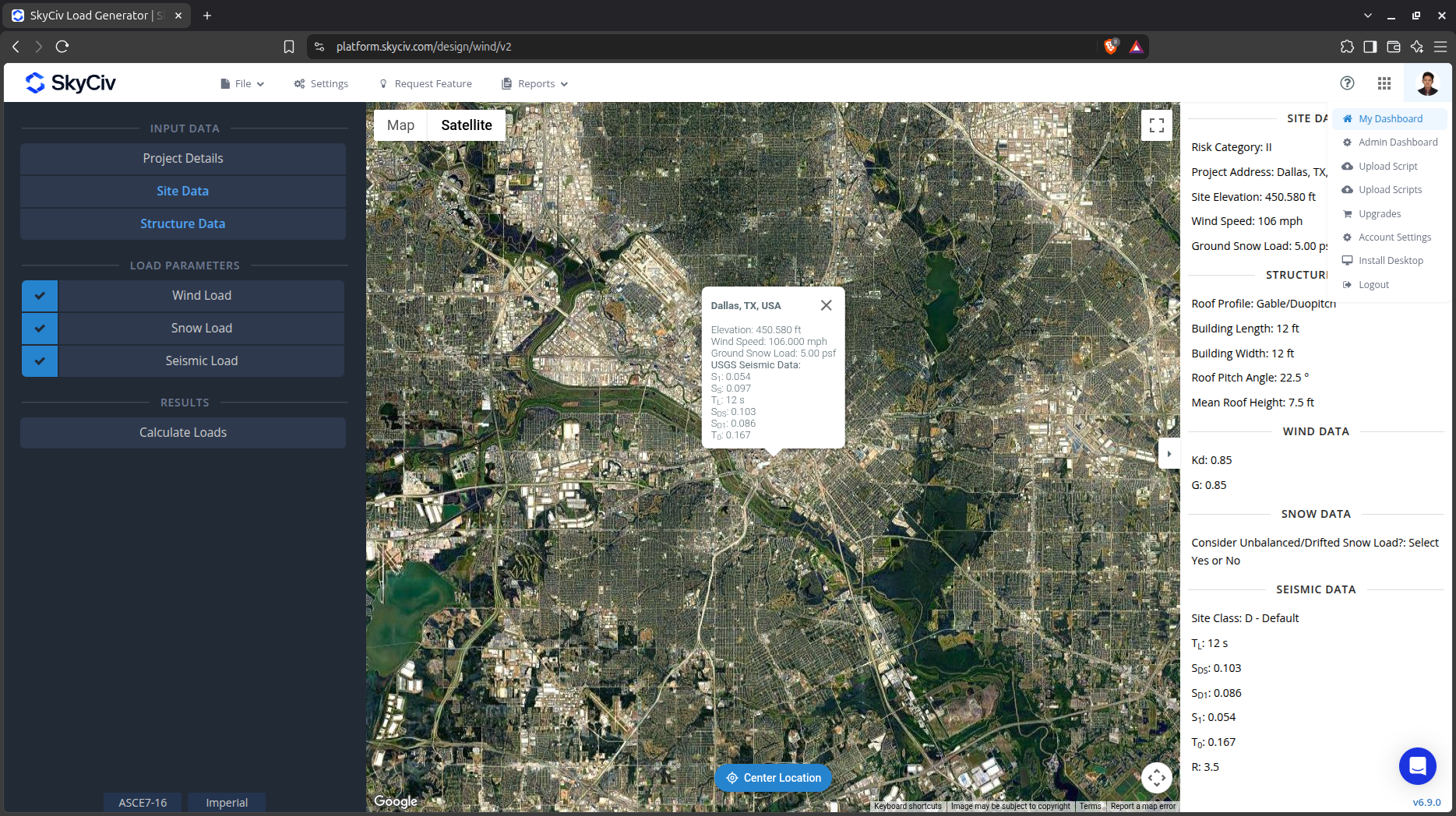

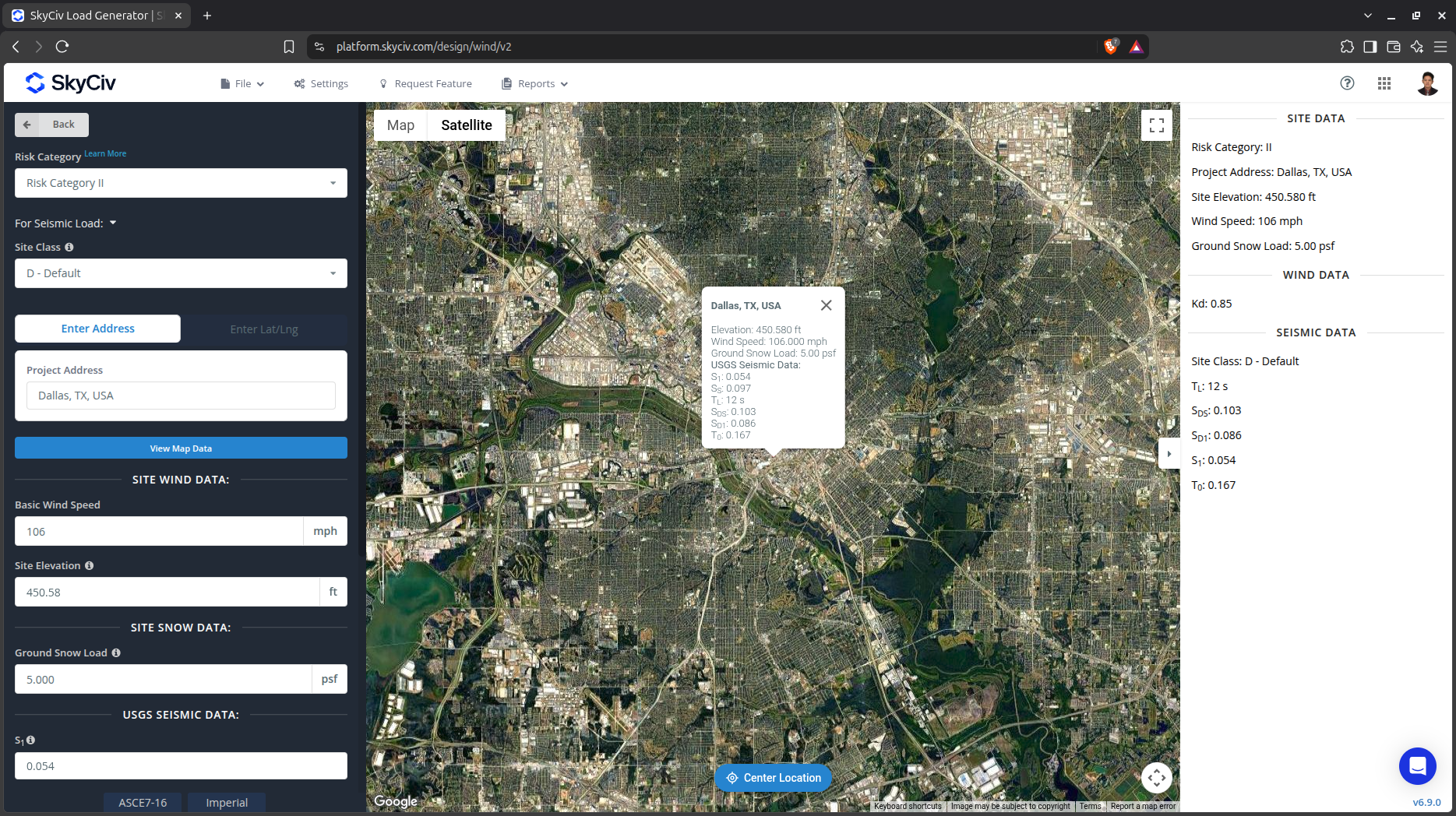

Site Verileri
Kullanıcılar, SkyCiv rüzgar hızı haritası veritabanından konuma göre rüzgar hızını alabilirler. ASCE kullanma 7, sadece tanımlaman gerekiyor Risk Kategorisi Yapının ve ABD'de bulunan adresi koy, put the Lat/Lng, or click on the map, ASCE olup olmadığına bakılmaksızın 7-10, EKSENLER 7-16 veya ASCE 7-22. Ayrıca ASCE'yi de kullanabilirsiniz. 7 Konum ABD ve bölgeleri dışında olsa bile rüzgar yükü hesaplama prosedürü. Sadece adresi girmeniz ve temel rüzgar hızını manuel olarak ayarlamanız yeterlidir..
SkyCiv haritayı ciltsiz standartlara göre dijitalleştirdi. Bu şu anlama gelir, sadece site konumuna girebilirsiniz ve yazılım bu girdiye göre rüzgar hızlarını otomatik olarak çekecektir.. Ücretsiz araçta rüzgar hızının kaç kez hesaplanabileceğine dair bir sınır vardır. Yazılım, konturlar arasındaki değerleri hesaplamak için dahili interpolatörümüzü kullanacaktır., Tasarımlarınızda doğru rüzgar hızlarının kullanılmasını sağlamak için. NS Site Yüksekliği Zemin Yükseklik Faktörünün hesaplanmasıyla ilgilidir, Ke, ASCE için 7-16.
Rüzgar Yükü Hesaplaması için Saha Giriş Parametreleri
Risk Kategorisi – Temel rüzgar hızının belirlenmesinde kullanılır V değer
Proje Adresi – Seçilen Risk Kategorisine göre en yakın rüzgar hızını elde etmek için kullanılır
Temel Rüzgar Hızı – Tasarım rüzgar basıncının hesaplanmasında kullanılacak temel rüzgar hızı. Bu, Risk Kategorisi ve Proje Adresine göre otomatik olarak belirlenir ve kullanıcı tarafından değiştirilebilir.
Site Yüksekliği – yükseklik faktörünün hesaplanmasında kullanılır Ke (ASCE için 7-16 ve ASCE 7-22)
Yukarıdaki parametreler tamamlandıktan sonra, öğesine tıklayabiliriz “Site Verilerini Doğrulayın” girişimizin uygun olup olmadığını kontrol etmek için (düğmenin yazı tipi rengini beyazdan yeşile değiştirecek). Bundan sonra, artık Yapı Verileri bölümüne geçebiliriz.
Yapı Verileri
Yapı verileri ve rüzgar ve kar parametreleri farklı akordiyonlara ayrılmıştır.. Tasarım rüzgar basınçlarını hesaplamak için, rüzgar yükü onay kutusu işaretlenmelidir. Önce şunu tanımlamalısınız: Yapısı analiz ediyorsun. Hemen şimdi, ASCE için mevcut yapılar 7 aşağıdaki gibidir:
- Bina – aşağıdaki çatı profilini destekler:
- Gable, Kalça, Monoslope (kapalı, kısmen kapalı, veya kısmen açık)
- Oluklu, Eğimli, Açık Monoslope (açık)
- Kafes Kule
- Bağlantısız Duvarlar / Katı İşaretler
- Solar paneller
- Zemine monte
- çatı katı
- Çatı Ekipmanı/Yapısı
Bu dokümantasyonda, Bina yapısına odaklanacağız.
Bina yapısı için, yukarıdaki bina figüründe gösterildiği gibi yapı boyutlarını doldurmamız gerekiyor. Çatı profilleri için seçenekler aşağıdaki gibidir:
- Gable
- Monoslope
- Kalça
- Eğimli (açık üçgen çatı)
- Oluklu (açık ters üçgen çatı)
- Açık Monoslope
İçin ücretsiz kullanıcılar, Bina için yalnızca Gable ve Eğimli çatı mevcuttur. bizim 3D Oluşturucu at the right side will help you visualize the dimensions values you will enter. Ek olarak, Bina uzunluğunun rüzgar yönüne paralel boyut olarak tanımlandığına dikkat edin. (okla gösterildiği gibi) ve bina uzunluğu rüzgar yönüne diktir

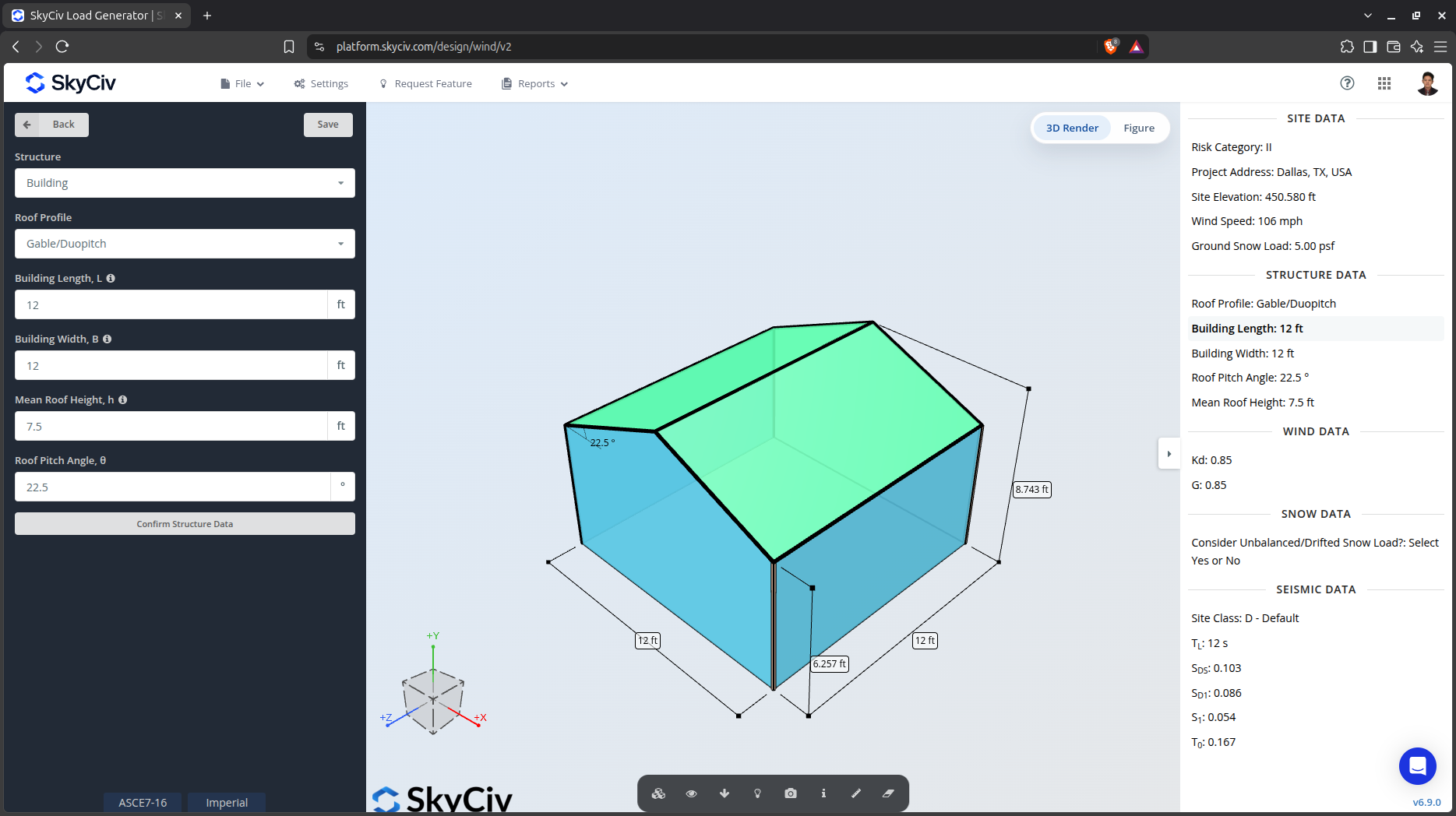

Rüzgar Yükü Hesaplaması için Yapı Giriş Parametreleri
Çatı Profili – Seçilen çatı profiline ve çatı eğim açısına göre basınç katsayısı değerlerinde kullanılır
Bina Uzunluğu – ASCE'de tanımlandığı gibi rüzgar yönüne paralel boyut 7. Basınç katsayılarının hesaplanmasında kullanılır
Bina Genişliği – ASCE'de tanımlandığı gibi rüzgar yönüne dik boyut 7. Basınç katsayılarının hesaplanmasında kullanılır
Ortalama Çatı Yüksekliği – yapının zeminden eğimli çatının orta yüksekliğine kadar olan boyutu. Hız basıncının hesaplanmasında kullanılır
Çatı Eğim Açısı – çatı eğimi derece olarak. Basınç katsayılarının hesaplanmasında kullanılır. bizim kullanın eğimli çatı hesaplama bunu belirlemeniz gerekiyorsa.
Yukarıdaki parametreler tamamlanıp doğrulandıktan sonra (Yapı Verilerini Onayla'yı tıklatarak), artık Rüzgar Yükü Parametreleri bölümüne geçebiliriz.
Rüzgar Verileri
Rüzgar yükü hesaplamamıza devam etmek için, öncelikle Rüzgar Yükü düğmesinin yanındaki onay kutusunu işaretlememiz gerekiyor. Varsayılan olarak, bu, saha rüzgar verileri tanımlandığında kontrol edilir.
Figür 4. Rüzgar Yükü Verileri için Onay Kutusu.

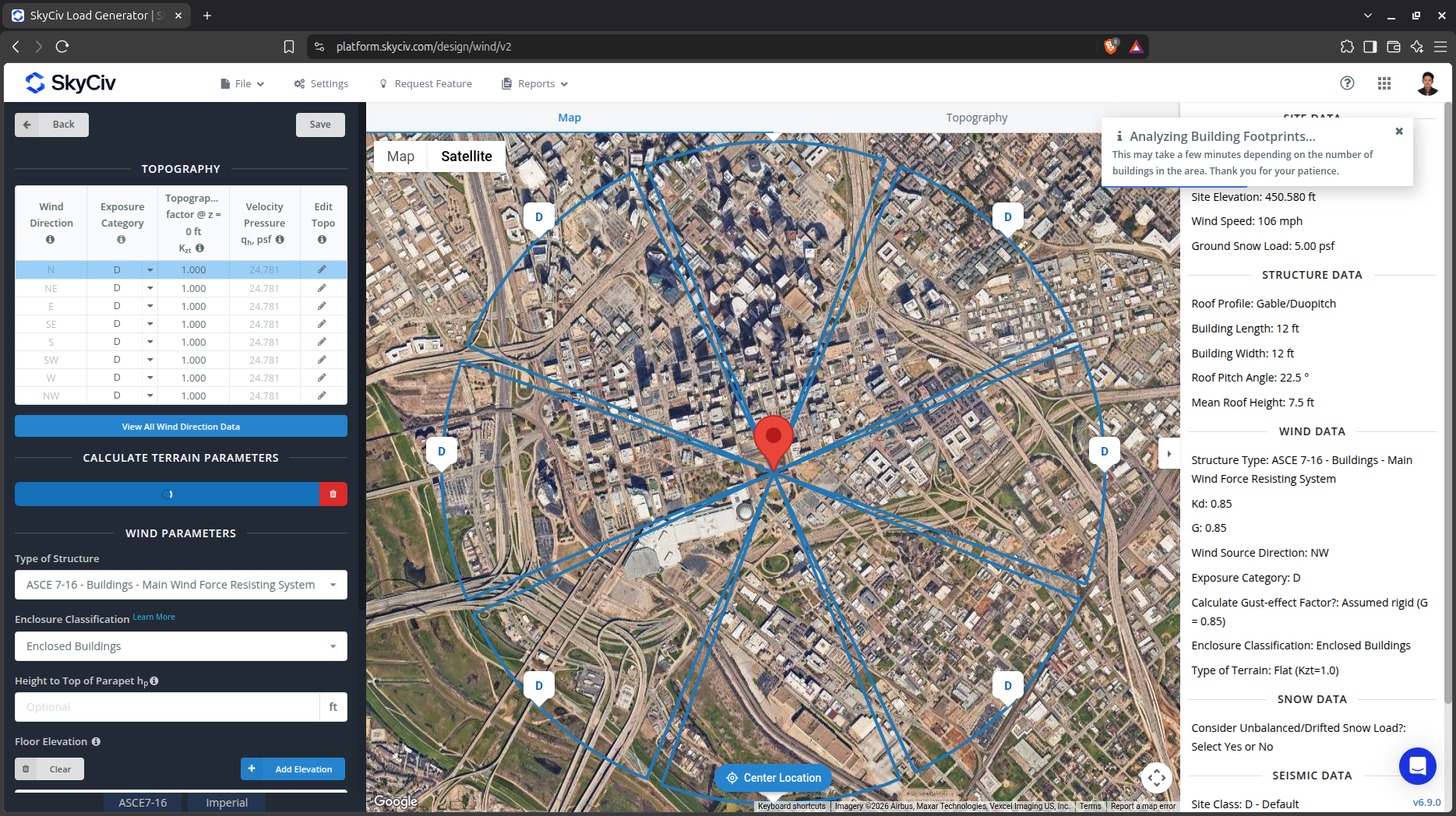

Sonraki adım, tanımlamaktır Rüzgar Kaynağı Yönü karşılık gelen Karşılaşma Kategorisi rüzgarın ters yönündeki alanın. Rüzgar Yönü parametresi, rüzgar yönünün elde edilmesinde kullanılır. (Sol Taraf) ve rüzgar yönünde (Sağ Taraf) hesaplamak için zemin yükseklikleri Topografik Faktör, Kzt. Ek olarak, NS Karşılaşma Kategorisi belirlenmesinde kullanılır. Hız Basınç Katsayısı Kile. Bağımsız kullanıcılar veya Profesyonel hesap için, simgesine tıklayarak en kötü rüzgar kaynağı yönünü belirleyebilirsiniz. Her Yöne Yönelik Tasarım Rüzgar Girişlerini Görüntüle 45 derecelik bir sektörle temsil edilen rüzgar yönüne doğru Rüzgar Kaynağı Yönü başına Pozlama Kategorisini ayarlayabilmeniz için düğmesine basın.. Varsayılan Pozlama Kategorisinin Pozlama D olarak ayarlandığını unutmayın..

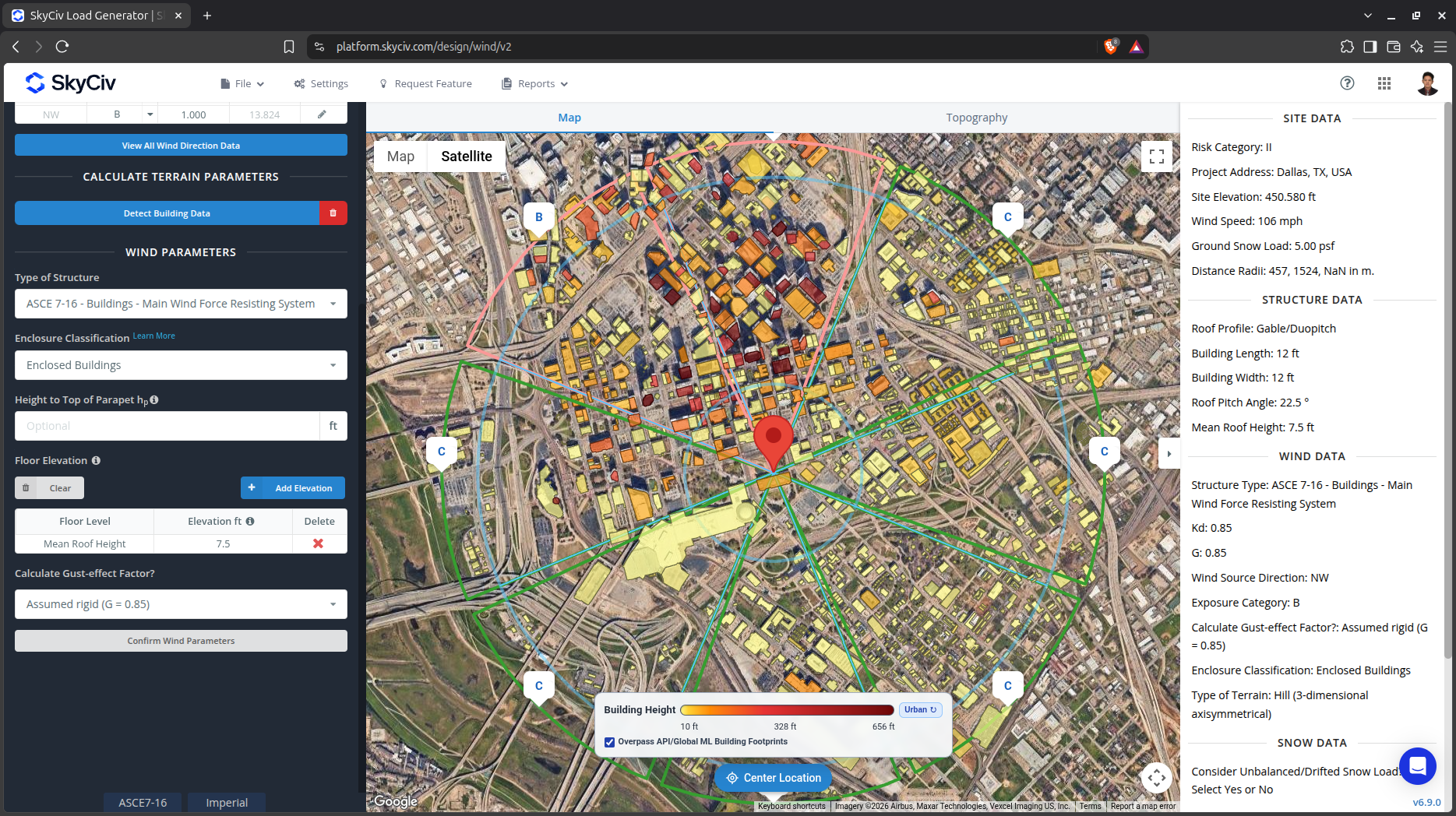

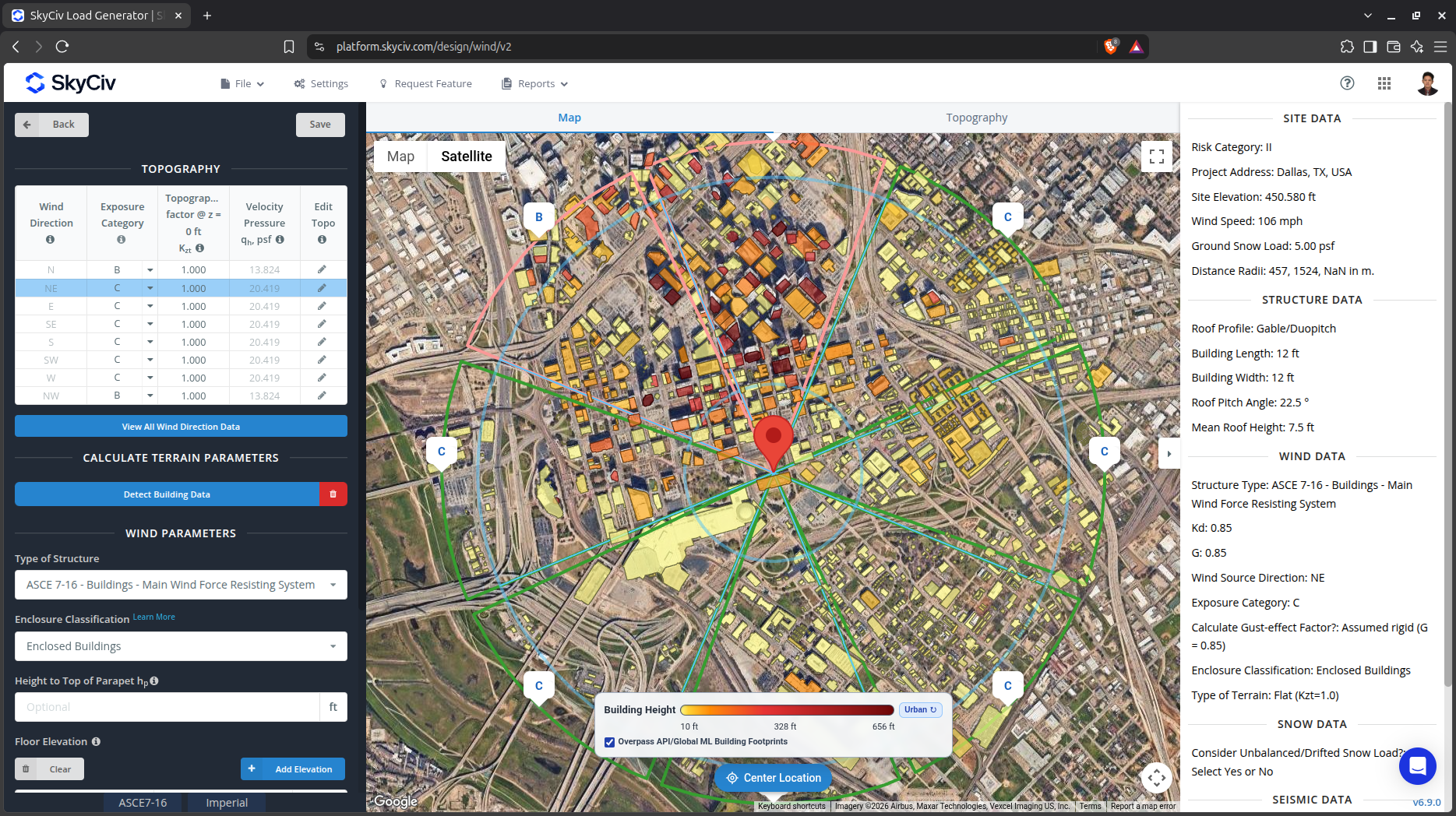

In version v6.6.0, we’ve introduced the automatic building detection for the site to automate exposure category analysis for each wind direction using Overpass API and Microsoft Global Footprint Data. If the building data are missing some areas, there is an option to use our trained AI model to detect these building footprints on the map. The algorithm uses the area and height of the building from the data sources to analyze the obstructions inside each direction sector.
Figür 6. Automatic building detection in Load Generator to determine the Exposure Categories.

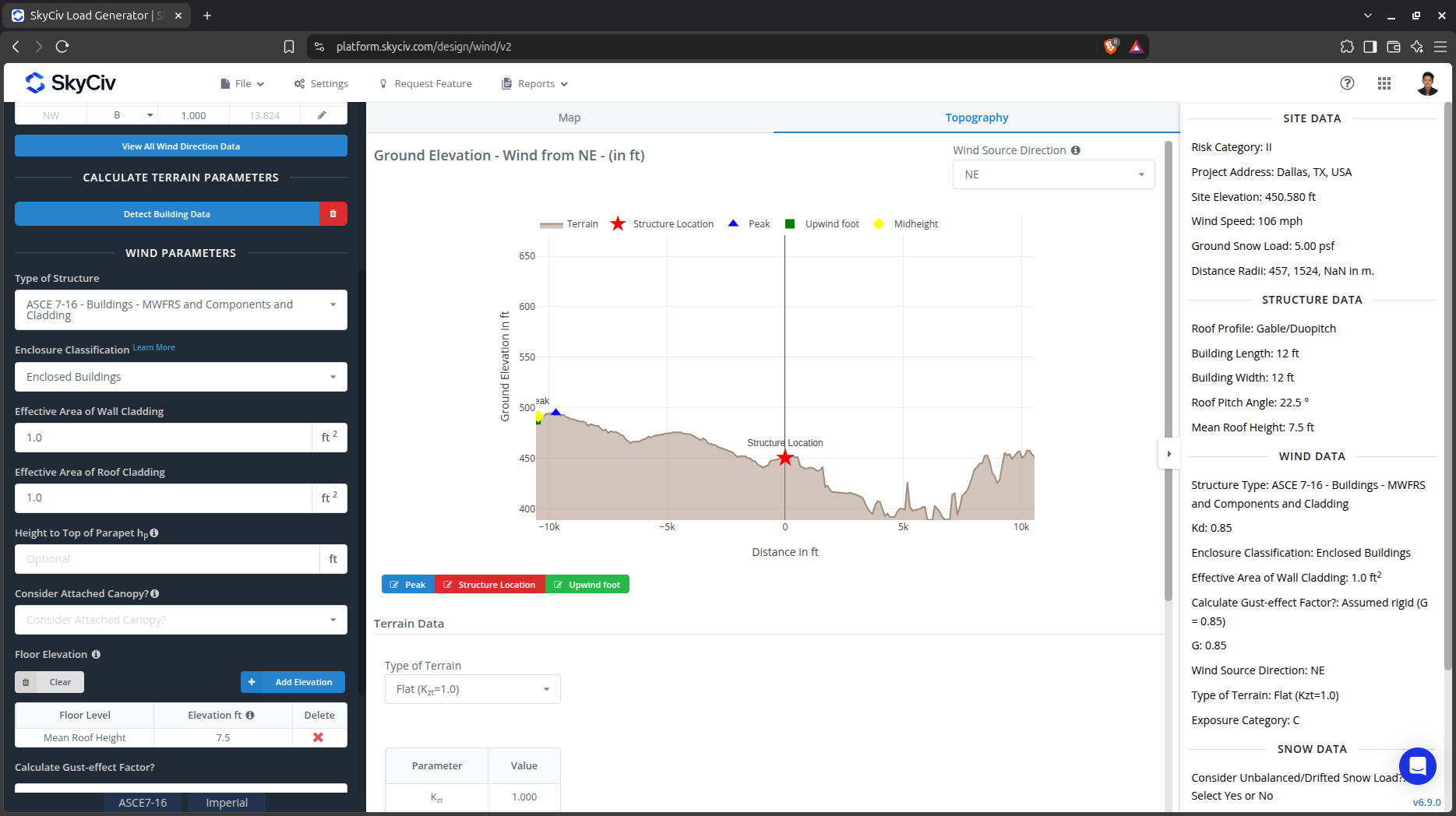

Users also have the option to edit the data points in the Elevation chart that are used to calculate the Topografik Faktör, Kzt for the selected wind source direction.
Figür 7. Elevation chart for the selected wind source direction.
Topografya Giriş Parametreleri
Karşılaşma Kategorisi – Hesaplamada kullanılır Hız Basınç Katsayısı Kile ve Topografik Faktör, Kzt . Her rüzgar kaynağı yönü için homojen olduğu varsayılır
Rüzgar Kaynağı Yönü – Alanın belirli bir yön kesitine ilişkin yükseklik verilerini elde etmek için kullanılır. Bu yükseklik verileri, Topografik Faktör, Kzt
Arazi Tipi – Düz'ü seçme seçenekleri, Tepe, Escarpment, çıkıntı
H – Engelin/arazinin yüksekliği. Arazi türü için Düz arazi dışında bir seçeneğe ayarlandı, bu hesaplanırken kullanılır Topografik Faktör, Kzt
Sol – Tepe noktasından engelin orta yüksekliğine kadar olan yatay mesafe. Arazi türü için Düz arazi dışında bir seçeneğe ayarlandı, bu hesaplanırken kullanılır Topografik Faktör, Kzt
x – Tepe noktası referans noktası olacak şekilde yapının engelin tepe noktasına olan yatay mesafesi. Arazi türü için Düz arazi dışında bir seçeneğe ayarlandı, bu hesaplanırken kullanılır Topografik Faktör, Kzt

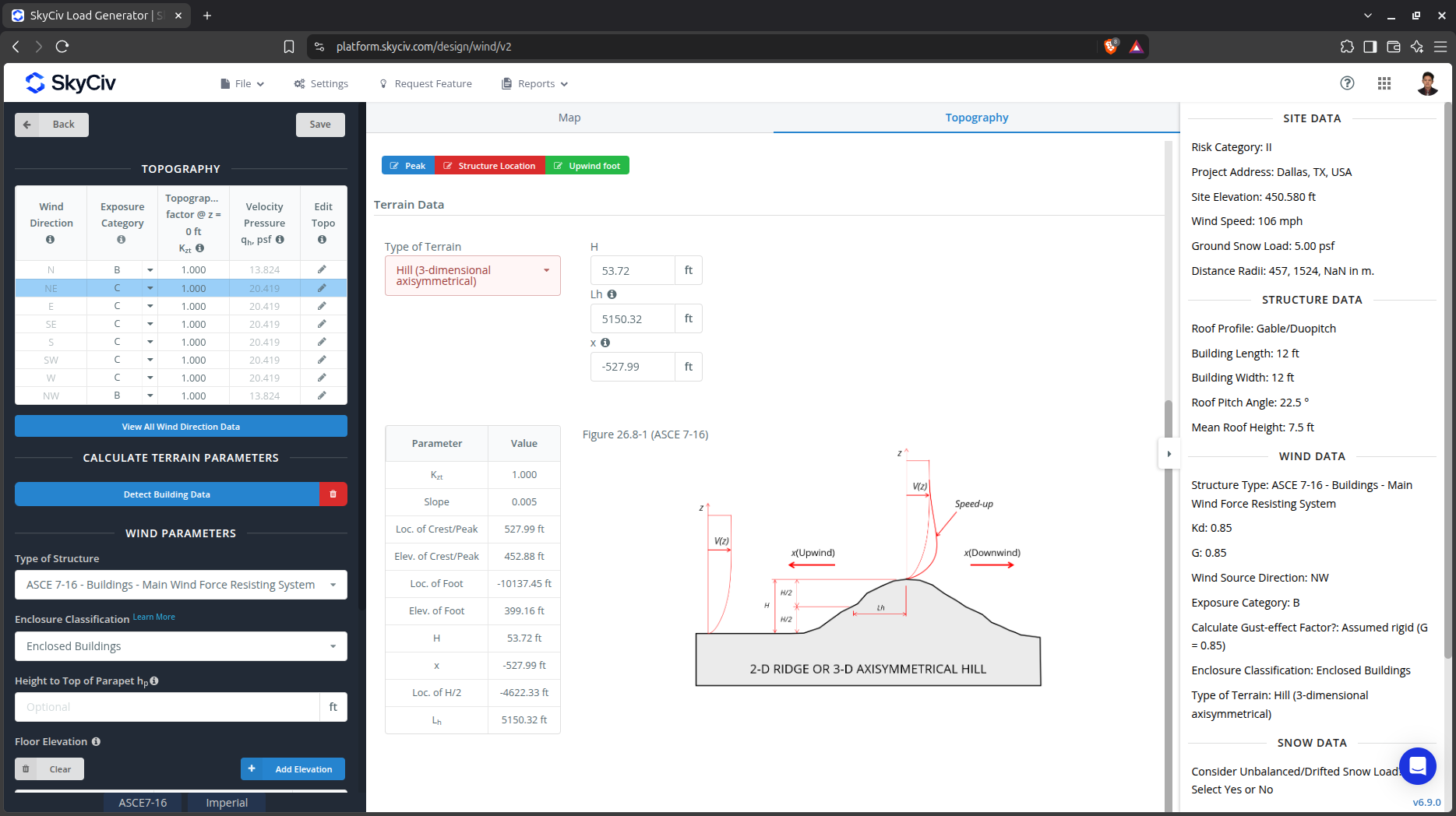

Figür 8. ASCE için Topografya Parametreleri 7.
MWFRS için Rüzgar Giriş Parametreleri
Yapı Türü – ASCE'ye ayarlanması gerekir 7 Binalar – Ana Rüzgar Kuvvetine Dayanma Sistemi (MWFRS)
Muhafaza Sınıflandırması – Kapalı, Kısmen Kapalı, Kısmen Açık (EKSENLER 7-16 ve ASCE 7-22) üçgen çatı için seçenekler, yıl çok yüksek bir tekrarlama beklentisidir, bu nedenle bu rüzgar yükü çok fazla oluşacaktır, ve tek eğimli çatı; Sahaya açık, oluklu, açık tek eğimli çatı. İç basınç katsayılarının elde edilmesinde kullanılır Cpi
Rüzgar Blokajı – Hesaplanması için GCN açık çatı profilleri için
bina yükseltilmiş mi? – (ASCE için 7-22) Yapının altına etki eden tasarım rüzgar basınçlarını hesaplamak için yapının yükseltilmiş yüksekliğini ekleme seçeneği
Parapet Tepesine Kadar Yükseklik – (İsteğe bağlı) Parapetin tepesindeki hız basıncını hesaplamak ve parapete etkiyen tasarım rüzgar basıncını elde etmek için kullanılır.
Kat Yüksekliği – Rüzgâr yönüne etki eden rüzgâr basıncı doğası gereği parabolik olduğundan, bu, seviye arasındaki duvara etki eden birden fazla dikdörtgen basınç atayarak bu basıncı yaklaşık olarak hesaplamak için kullanılır.
Rüzgar Etkisi Faktörünü Hesaplayın – (İsteğe bağlı) Varsayılan olarak, bu seçenek şu şekilde ayarlandı: “Katı olduğu varsayılıyor (G=0,85).” Esnek yapılar için, veya gerekirse, Bu seçenek şu şekilde ayarlandığında Rüzgar etkisi faktörünü hesaplamak için ayrıntılı prosedür kullanılacaktır: “Detaylı”.
Yapının Doğal Frekansı, n1 – Ayrıntılı Rüzgar etkisi faktörü seçildiğinde gereklidir.
Sönümleme oranı, b – Ayrıntılı Rüzgar etkisi faktörü seçildiğinde gereklidir.
Figür 9. MWFRS için Rüzgar Parametreleri.

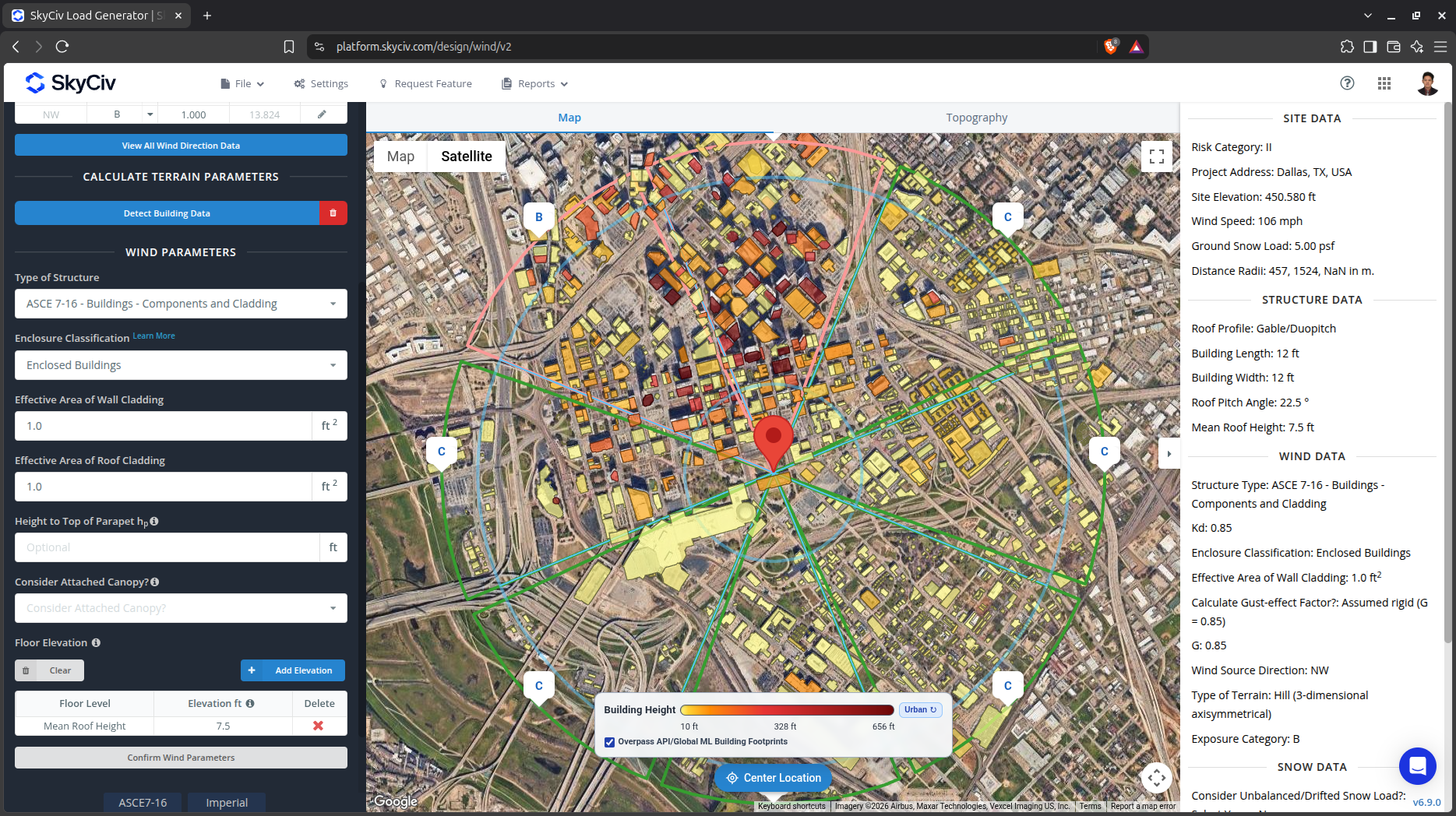

Bileşenler ve Kaplama için Rüzgar Giriş Parametreleri
Yapı Türü – ASCE'ye ayarlanması gerekir 7 Binalar – Bileşenler ve Kaplama
Muhafaza Sınıflandırması – Kapalı, Kısmen Kapalı, Kısmen Açık (EKSENLER 7-16 ve ASCE 7-22) üçgen çatı için seçenekler, yıl çok yüksek bir tekrarlama beklentisidir, bu nedenle bu rüzgar yükü çok fazla oluşacaktır, ve tek eğimli çatı; Sahaya açık, oluklu, açık tek eğimli çatı. İç basınç katsayılarının elde edilmesinde kullanılır Cpi
Rüzgar Blokajı – Hesaplanması için GCN açık çatı profilleri için
Duvar Kaplamasının Etkin Alanı – Virgülle ayrılmış bir değer olabilir (yani. 23,44,20) çoklu etkili rüzgar alanı için. Duvar kaplaması veya bileşenleri için tasarım rüzgar basıncının hesaplanmasında kullanılır
Çatı Kaplamasının Etkili Alanı – Virgülle ayrılmış bir değer olabilir (yani. 23,44,20) çoklu etkili rüzgar alanı için. Çatı kaplaması veya bileşenleri için tasarım rüzgar basıncının hesaplanmasında kullanılır
Parapet Tepesine Kadar Yükseklik – (İsteğe bağlı) Parapetin tepesindeki hız basıncını hesaplamak ve parapete etkiyen tasarım rüzgar basıncını elde etmek için kullanılır.
Ekli Kanopiyi Düşünün? – (İsteğe bağlı) bağlı kanopiler için tasarım rüzgar basıncını hesaplamak için kullanılır
Ortalama Kanopi Yüksekliği – (İsteğe bağlı) bağlı kanopiler için tasarım rüzgar basıncını hesaplamak için kullanılır
Ortalama Saçak Yüksekliği – (İsteğe bağlı) bağlı kanopiler için tasarım rüzgar basıncını hesaplamak için kullanılır
Kat Yüksekliği – Rüzgâr yönüne etki eden rüzgâr basıncı doğası gereği parabolik olduğundan, bu, seviye arasındaki duvara etki eden birden fazla dikdörtgen basınç atayarak bu basıncı yaklaşık olarak hesaplamak için kullanılır.
Figür 10. Bileşenler ve Kaplama için Rüzgar Parametreleri.

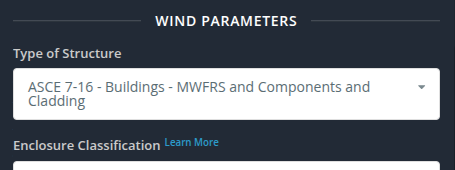

Or you can select the combined MWFRS and Components and Cladding in one solve:
Figür 11. Option for combined MWFRS and Components and Cladding calculation.
Tüm bu parametreler tanımlandıktan sonra, bir sonraki adım, kullanıcı arayüzünün sağ üst tarafındaki Yükleri Hesapla seçeneğine tıklamaktır.
Sonuçlar

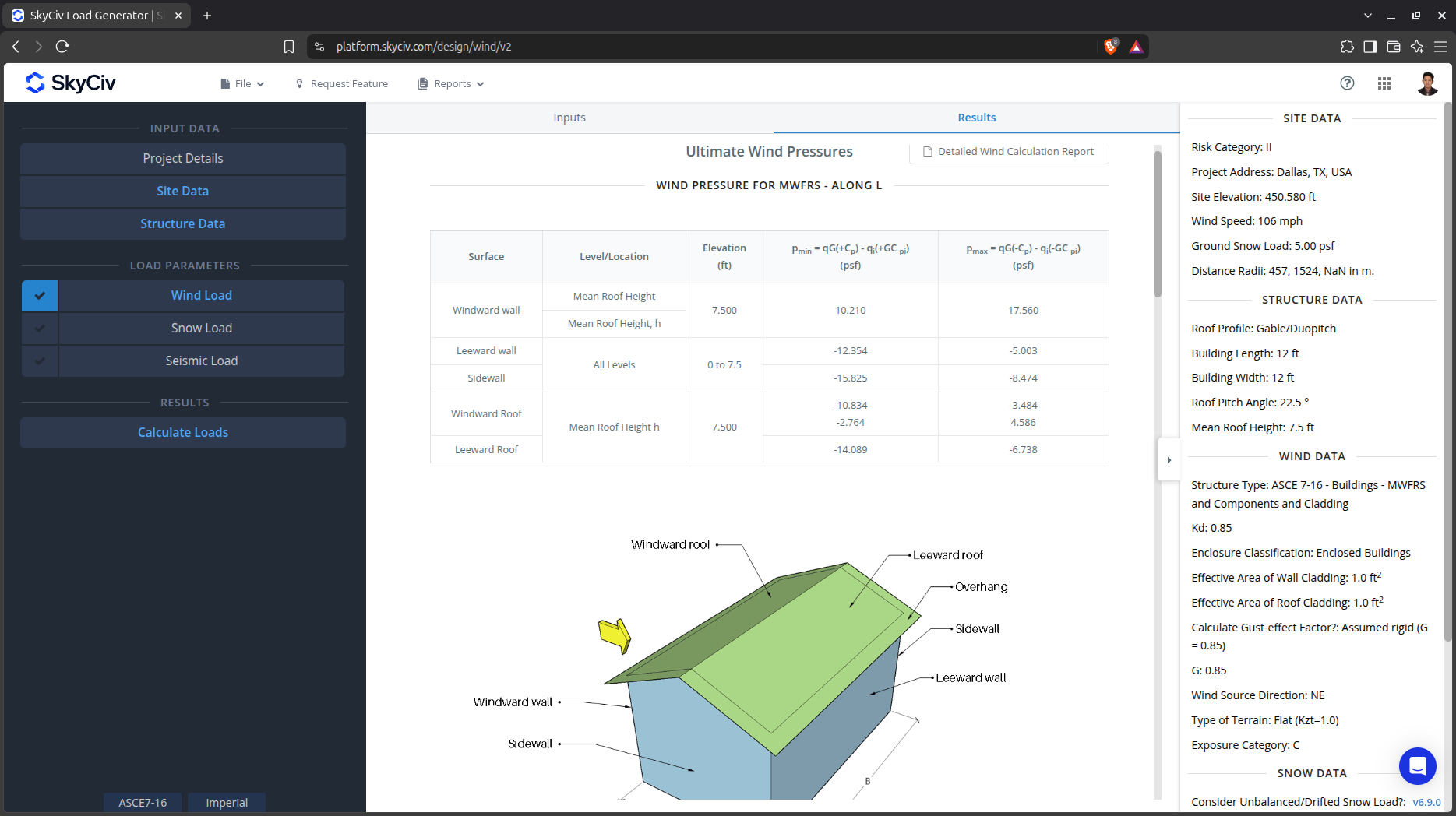

Hesaplamanın sonuçları aşağıdaki gibi gösterilmektedir:

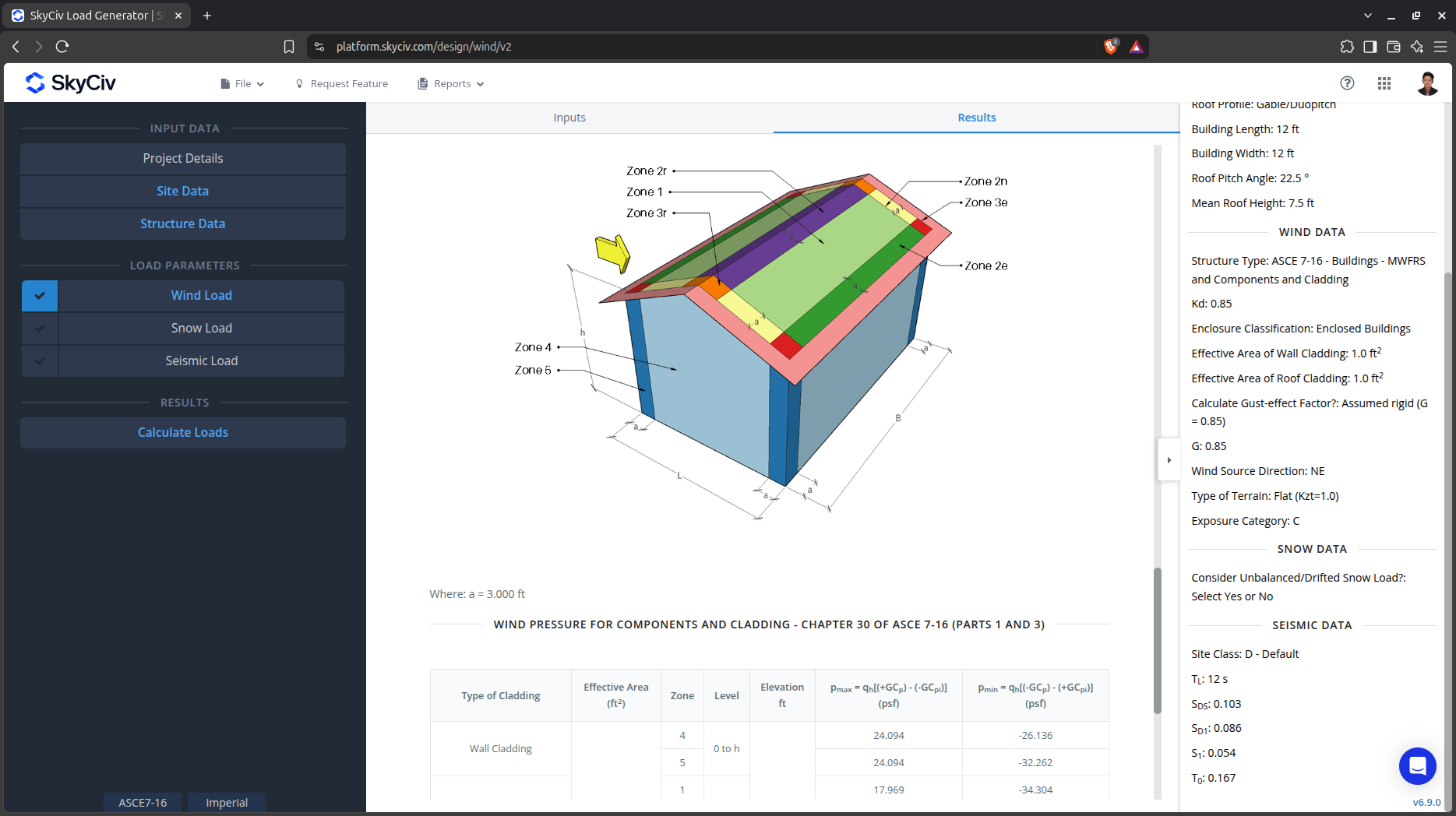

Figür 13. Bina için rüzgar sonuçları – Bileşenler ve Kaplama
Özetlenen sonuçlar ekranın sağ tarafında gösterilir. Korkuluk gibi diğer sonuçlar ayrıntılı raporda gösterilir., gölgelik, yüksek yapı basınçları, yaklaşık taban kesmesi, ve daha fazlası.
Ayrıntılı Hesaplama

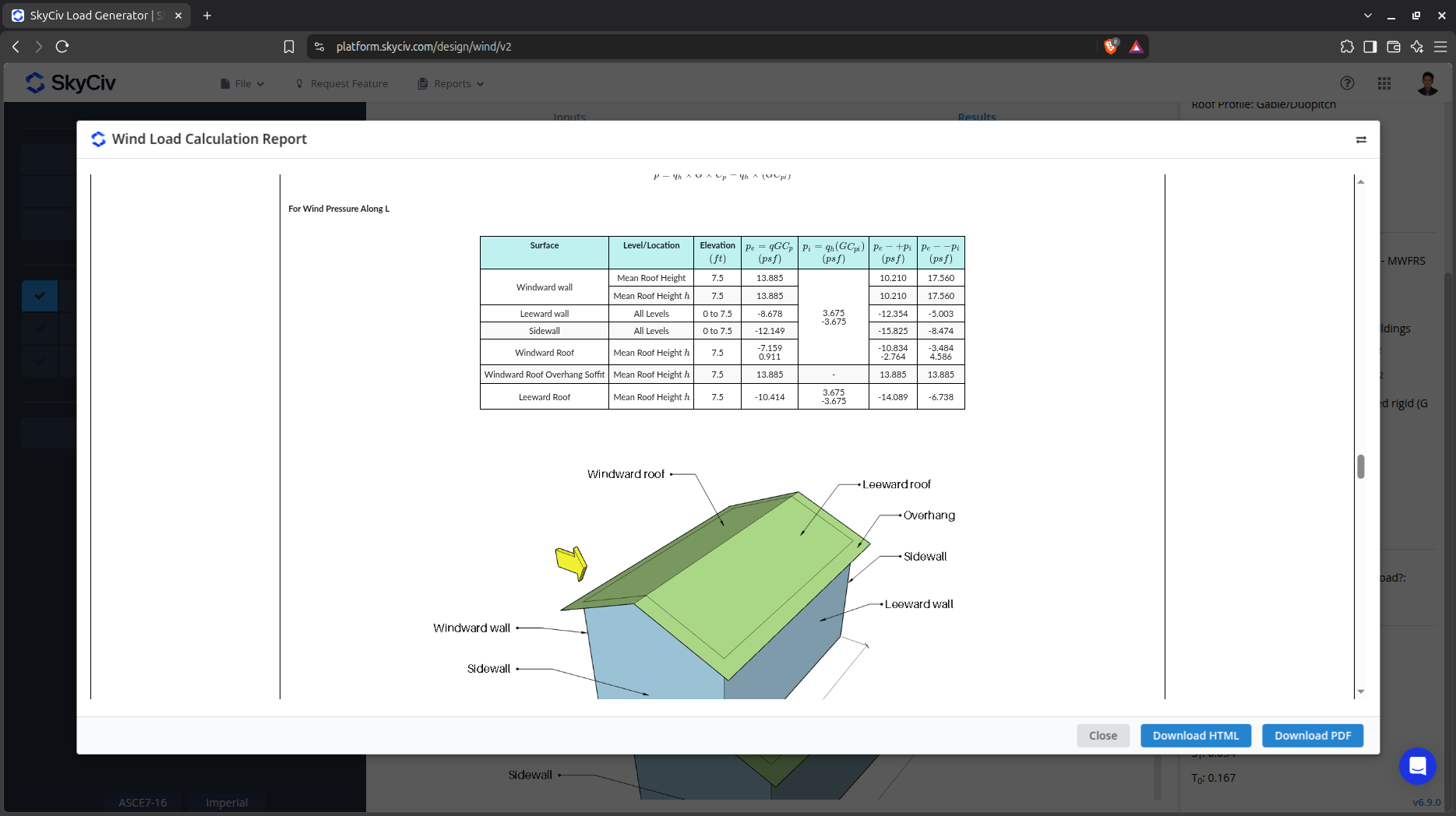

Ayrıntılı rüzgar yükü hesaplamalarına yalnızca şu adresten erişilebilir: Profesyonel hesap kullanıcıları ve satın alanlar bağımsız yük üreteci modülü. Hesaplamada kullanılan tüm parametreler ve varsayımlar, kullanıcıya şeffaf olması için rapor üzerinde görüntülenir.. Örnek detaylı hesaplamayı aşağıdaki bağlantılardan indirebilirsiniz.:
EKSENLER 7-22 MWFRS
EKSENLER 7-22 Bileşenler ve Kaplama
Ek kaynaklar için, referans için bu bağlantıları kullanabilirsiniz:
