ASCE'de SkyCiv Yük Oluşturucuyu Kullanma 7-16 Güneş Panelleri İçin Rüzgar Yükü Hesabı
SkyCiv Load Generator kullanarak bir yapı için rüzgar yükü basınçlarını hesaplamak için, süreç, önce kod referansını tanımlamaktır. Buradan, iş akışı, Proje Ayrıntılarındaki parametreleri tanımlamaktır, Saha Verileri, ve Yapı Verileri, sırasıyla. ancak, ücretsiz kullanıcılar, hesaplamayı yalnızca üçgen veya eğimli çatı için maksimum olarak kullanabilirler. 3 haftada bir çözer. Birlikte Profesyonel Hesap veya satın alarak bağımsız Yük Üreteci modülü, tüm özelliklerini kullanabilirsiniz bu hesaplama istediğin kadar. ASCE'nin 7-16 ve ASCE 7-22 ASCE iken İmparatorluk ve Metrik birimler için kullanılabilir 7-10 sadece Imperial ile sınırlıdır.
Kullanıcıların parametreleri yukarıdan aşağıya tanımlaması gerekecektir.. Sonraki bölümlerde rüzgar sonuçlarını oluşturmak için tanımlamanız gereken giriş parametrelerinin ayrıntıları verilecektir.. Tasarım kodunu seçtikten sonra, tasarladığınız yapının konumunu girebilmeniz için Site Verileri menüsünü otomatik olarak açacaktır..

Figür 1. SkyCiv Yük Oluşturucu Kullanıcı Arayüzü
Saha Verileri
Kullanıcılar, SkyCiv rüzgar hızı haritası veritabanından konuma göre rüzgar hızını alabilirler. ASCE kullanma 7, sadece tanımlaman gerekiyor Risk Kategorisi Yapının ve ABD'de bulunan adresi koy, Enlem/Lng'yi koy, veya haritaya tıklayın, ASCE olup olmadığına bakılmaksızın 7-10, EKSENLER 7-16 veya ASCE 7-22. Ayrıca ASCE'yi de kullanabilirsiniz. 7 Konum ABD ve bölgeleri dışında olsa bile rüzgar yükü hesaplama prosedürü. Sadece adresi girmeniz ve temel rüzgar hızını manuel olarak ayarlamanız yeterlidir..

Figür 2. SkyCiv Load Generator'ın site verileri
SkyCiv haritayı ciltsiz standartlara göre dijitalleştirdi. Bu şu anlama gelir, sadece site konumuna girebilirsiniz ve yazılım bu girdiye göre rüzgar hızlarını otomatik olarak çekecektir.. Ücretsiz araçta rüzgar hızının kaç kez hesaplanabileceğine dair bir sınır vardır. Yazılım, konturlar arasındaki değerleri hesaplamak için dahili interpolatörümüzü kullanacaktır., Tasarımlarınızda doğru rüzgar hızlarının kullanılmasını sağlamak için. bu Site Yüksekliği Zemin Yükseklik Faktörünün hesaplanmasıyla ilgilidir, Ke, ASCE için 7-16.
Rüzgar Yükü Hesaplaması için Saha Giriş Parametreleri
Risk Kategorisi – Temel rüzgar hızının belirlenmesinde kullanılır V değer
Proje Adresi – Seçilen Risk Kategorisine göre en yakın rüzgar hızını elde etmek için kullanılır
Temel Rüzgar Hızı – Tasarım rüzgar basıncının hesaplanmasında kullanılacak temel rüzgar hızı. Bu, Risk Kategorisi ve Proje Adresine göre otomatik olarak belirlenir ve kullanıcı tarafından değiştirilebilir.
Site Yüksekliği – yükseklik faktörünün hesaplanmasında kullanılır Ke (ASCE için 7-16 ve ASCE 7-22)
Yukarıdaki parametreler tamamlandıktan sonra, öğesine tıklayabiliriz “Site Verilerini Doğrulayın” girişimizin uygun olup olmadığını kontrol etmek için. Bundan sonra, artık Yapı Verileri bölümüne geçebiliriz.
Yapı Verileri
Yapı verileri ve rüzgar ve kar parametreleri farklı akordiyonlara ayrılmıştır.. Güneş paneli için tasarım rüzgar kuvvetini hesaplamak için, rüzgar yükü kontrol edilmelidir. rüzgar yükü kontrol edilmelidir “Solar paneller” üzerinde Yapısı yıkılmak. rüzgar yükü kontrol edilmelidir – evlerin çatılarına güneş paneli kurulumları ve yere monte güneş panelleri kullanan güneş enerjisi çiftliklerinin inşası sayıları artıyor.
rüzgar yükü kontrol edilmelidir

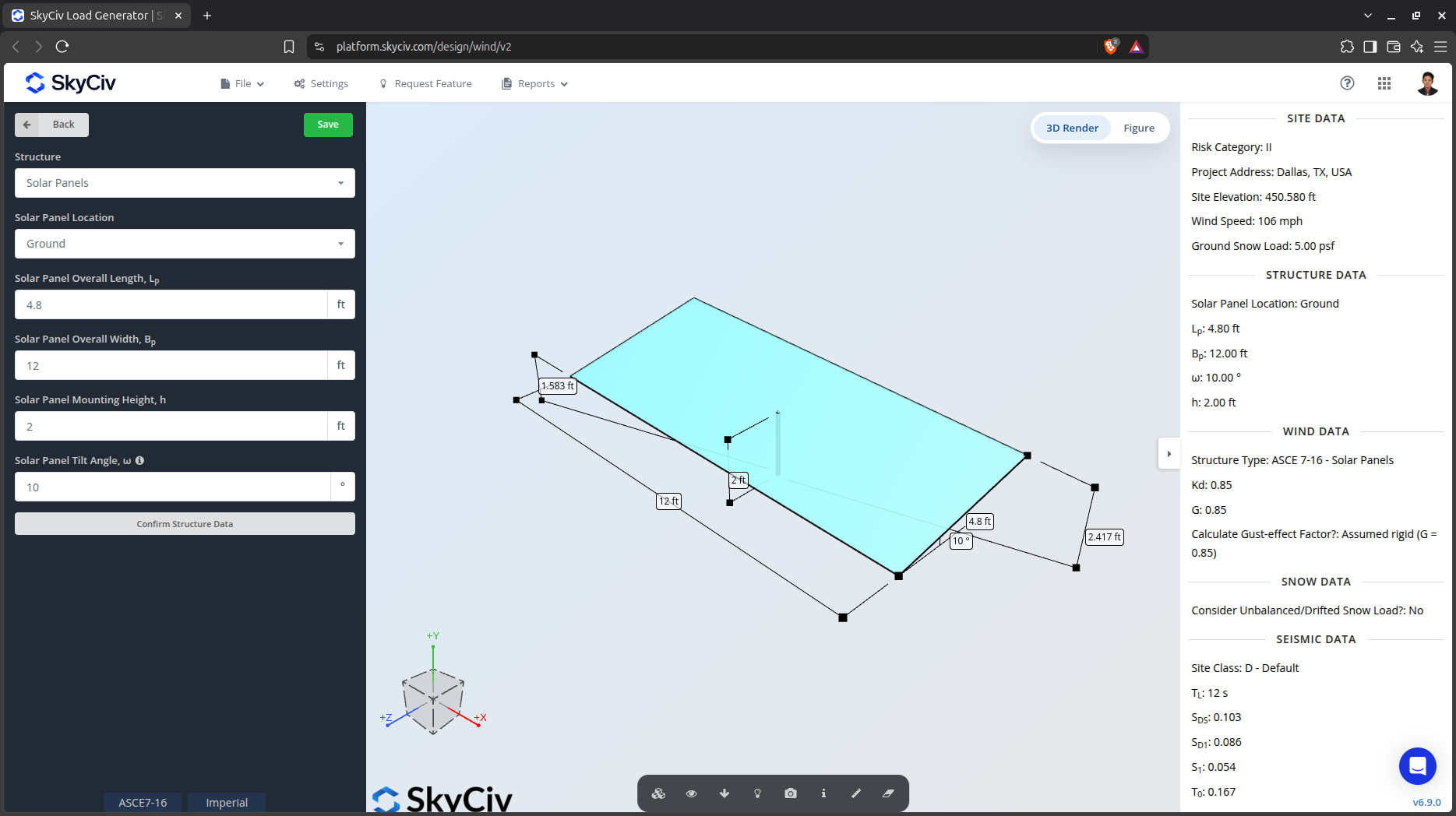

rüzgar yükü kontrol edilmelidir, rüzgar yükü kontrol edilmelidir “rüzgar yükü kontrol edilmelidir” üzerinde rüzgar yükü kontrol edilmelidir yıkılmak.

rüzgar yükü kontrol edilmelidir, rüzgar yükü kontrol edilmelidir, montaj yüksekliği, ve eğim açısı. rüzgar yükü kontrol edilmelidir 45 derece, rüzgar yükü kontrol edilmelidir 45 derece, bağımsız duvar/düz işaret prosedürü kullanılır.
Çatı Güneş Paneli
Çatı tipi güneş panelleri için rüzgar ve/veya kar yükünü hesaplamak için, rüzgar yükü kontrol edilmelidir “çatı katı” üzerinde rüzgar yükü kontrol edilmelidir yıkılmak.

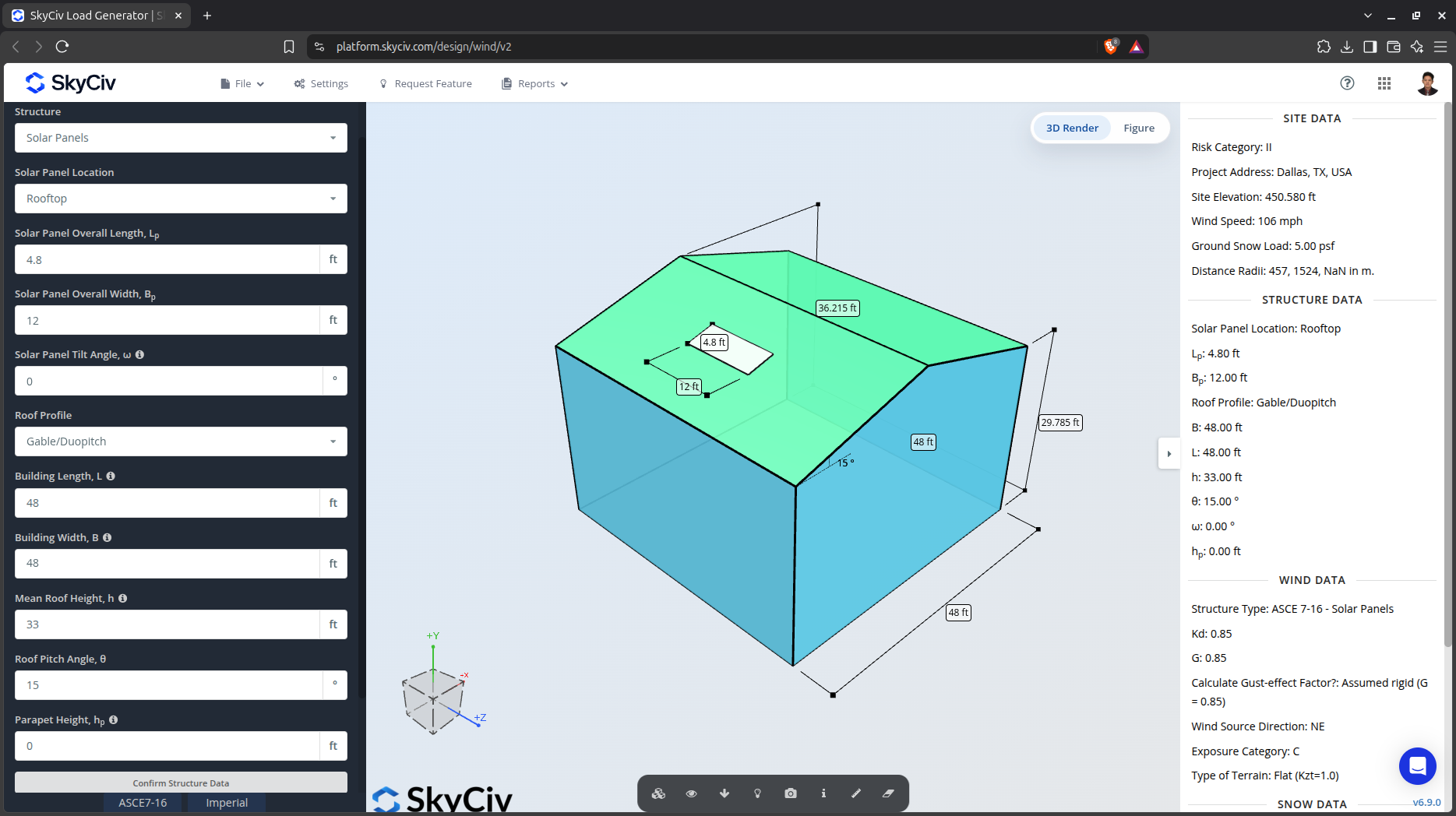

Figür 4. Çatı güneş paneli parametreleri.
Rüzgar ve/veya kar yükü basınçlarını hesaplamak için çatı tipi güneş panellerinin kurulacağı bina parametresi gereklidir..
Rüzgar Verileri
Rüzgar yükü hesaplamamıza devam etmek için, öncelikle Rüzgar Yükü düğmesinin yanındaki onay kutusunu işaretlememiz gerekiyor. Varsayılan olarak, bu, saha rüzgar verileri tanımlandığında kontrol edilir.

Figür 5. Rüzgar Yükü Verileri için Onay Kutusu.
Sonraki adım, tanımlamaktır Rüzgar Kaynağı Yönü karşılık gelen Maruziyet Kategorisi rüzgarın ters yönündeki alanın. Rüzgar Yönü parametresi, rüzgar yönünün elde edilmesinde kullanılır. (Sol Taraf) ve rüzgar yönünde (Sağ Taraf) hesaplamak için zemin yükseklikleri Topografik Faktör, Kzt. Ek olarak, NS Maruziyet Kategorisi belirlenmesinde kullanılır. Hız Basınç Katsayısı Kile. Bağımsız kullanıcılar veya Profesyonel hesap için, simgesine tıklayarak en kötü rüzgar kaynağı yönünü belirleyebilirsiniz. Her Yöne Yönelik Tasarım Rüzgar Girişlerini Görüntüle 45 derecelik bir sektörle temsil edilen rüzgar yönüne doğru Rüzgar Kaynağı Yönü başına Pozlama Kategorisini ayarlayabilmeniz için düğmesine basın.. Varsayılan Pozlama Kategorisinin Pozlama D olarak ayarlandığını unutmayın..
v6.6.0 sürümünde, Overpass API ve Microsoft Küresel Ayak İzi Verilerini kullanarak her rüzgar yönü için risk kategorisi analizini otomatikleştirmek amacıyla saha için otomatik bina algılama özelliğini kullanıma sunduk. Bina verilerinde bazı alanlar eksikse, haritada bu bina ayak izlerini tespit etmek için eğitimli yapay zeka modelimizi kullanma seçeneği var. Algoritma, her bir yön sektörü içindeki engelleri analiz etmek için veri kaynaklarından binanın alanını ve yüksekliğini kullanır..

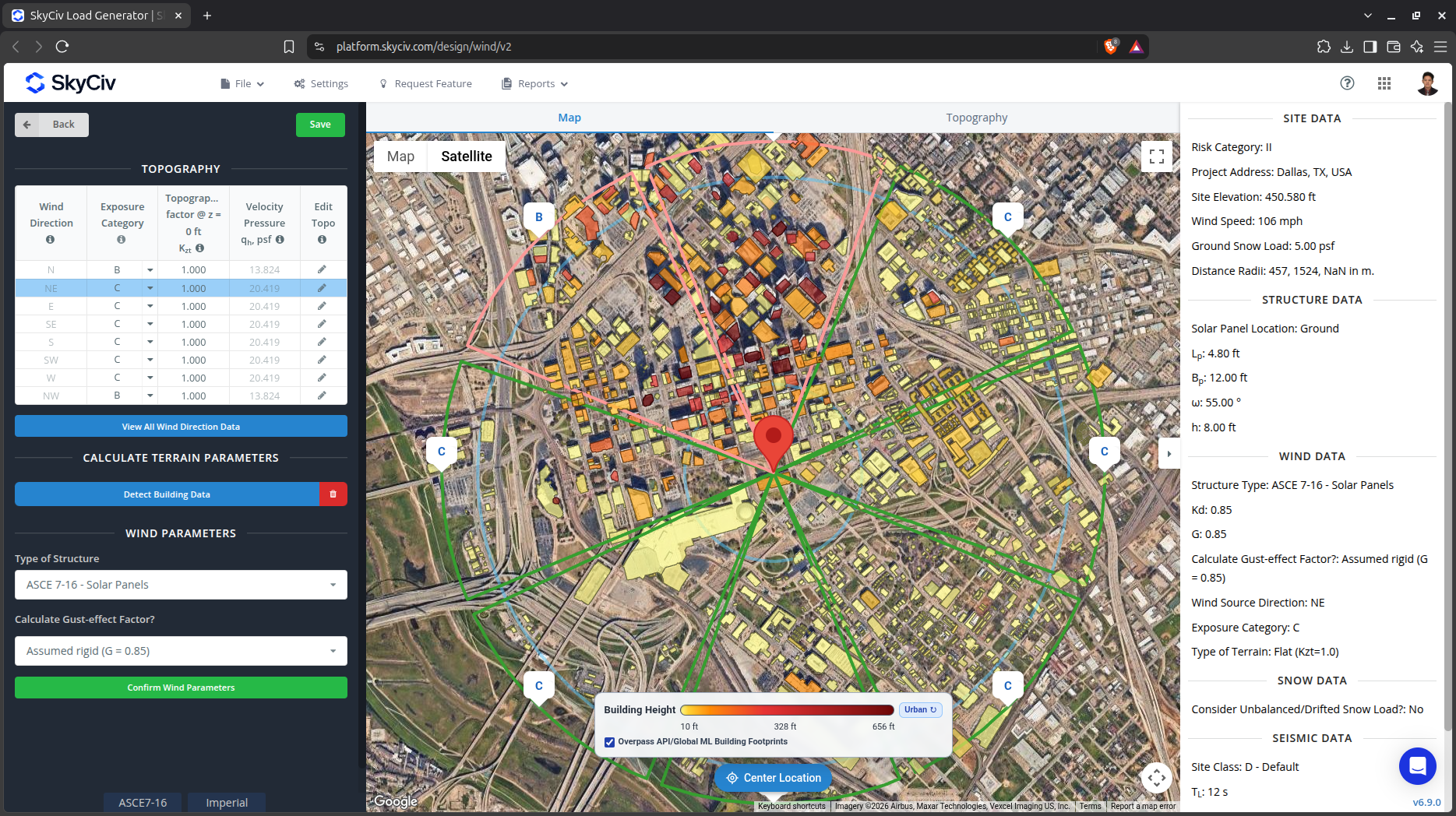

Figür 6. Maruz Kalma Kategorilerini belirlemek için Yük Oluşturucuda otomatik bina algılama.
Kullanıcılar aynı zamanda Yükseklik grafiğindeki yüksekliği hesaplamak için kullanılan veri noktalarını düzenleme seçeneğine de sahiptir. Topografik Faktör, Kzt seçilen rüzgar kaynağı yönü için.

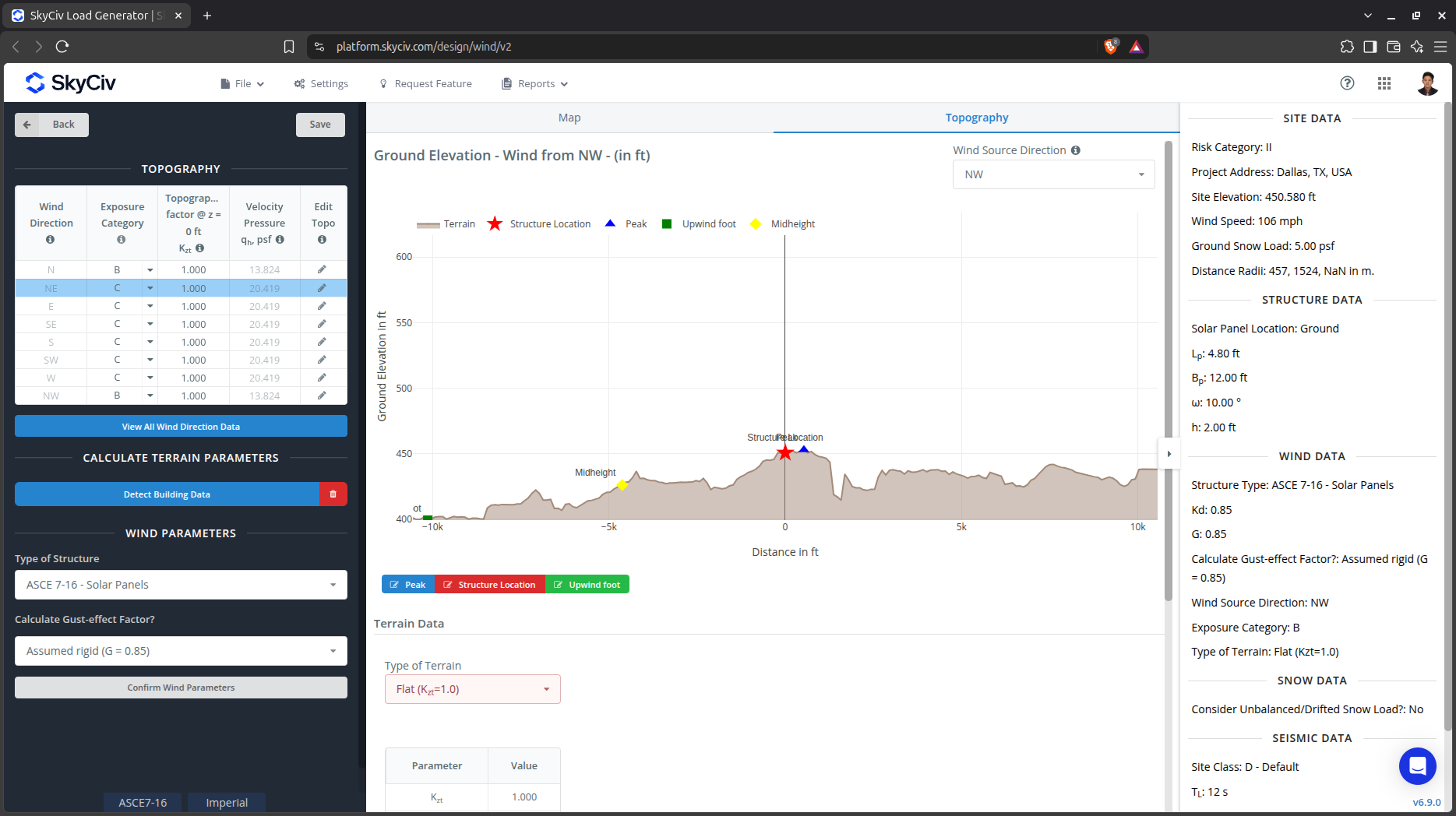

Figür 7. Seçilen rüzgar kaynağı yönü için yükseklik tablosu.
Topografya Giriş Parametreleri
Maruziyet Kategorisi – Hesaplamada kullanılır Hız Basınç Katsayısı Kile ve Topografik Faktör, Kzt . Her rüzgar kaynağı yönü için homojen olduğu varsayılır
Rüzgar Kaynağı Yönü – Alanın belirli bir yön kesitine ilişkin yükseklik verilerini elde etmek için kullanılır. Bu yükseklik verileri, Topografik Faktör, Kzt
Arazi Tipi – Düz'ü seçme seçenekleri, Tepe, Escarpment, çıkıntı
H – Engelin/arazinin yüksekliği. Arazi türü için Düz arazi dışında bir seçeneğe ayarlandı, bu hesaplanırken kullanılır Topografik Faktör, Kzt
Sol – Tepe noktasından engelin orta yüksekliğine kadar olan yatay mesafe. Arazi türü için Düz arazi dışında bir seçeneğe ayarlandı, bu hesaplanırken kullanılır Topografik Faktör, Kzt
x – Tepe noktası referans noktası olacak şekilde yapının engelin tepe noktasına olan yatay mesafesi. Arazi türü için Düz arazi dışında bir seçeneğe ayarlandı, bu hesaplanırken kullanılır Topografik Faktör, Kzt
Tüm bu parametreler tanımlandıktan sonra, bir sonraki adım, kullanıcı arayüzünün sol tarafındaki Yükleri Hesapla'ya tıklamaktır.
Sonuçlar
Tüm parametreler tanımlandıktan sonra, Generate Loads butonuna tıklamak aşağıda gösterildiği gibi bir sonuç verecektir..
rüzgar yükü kontrol edilmelidir

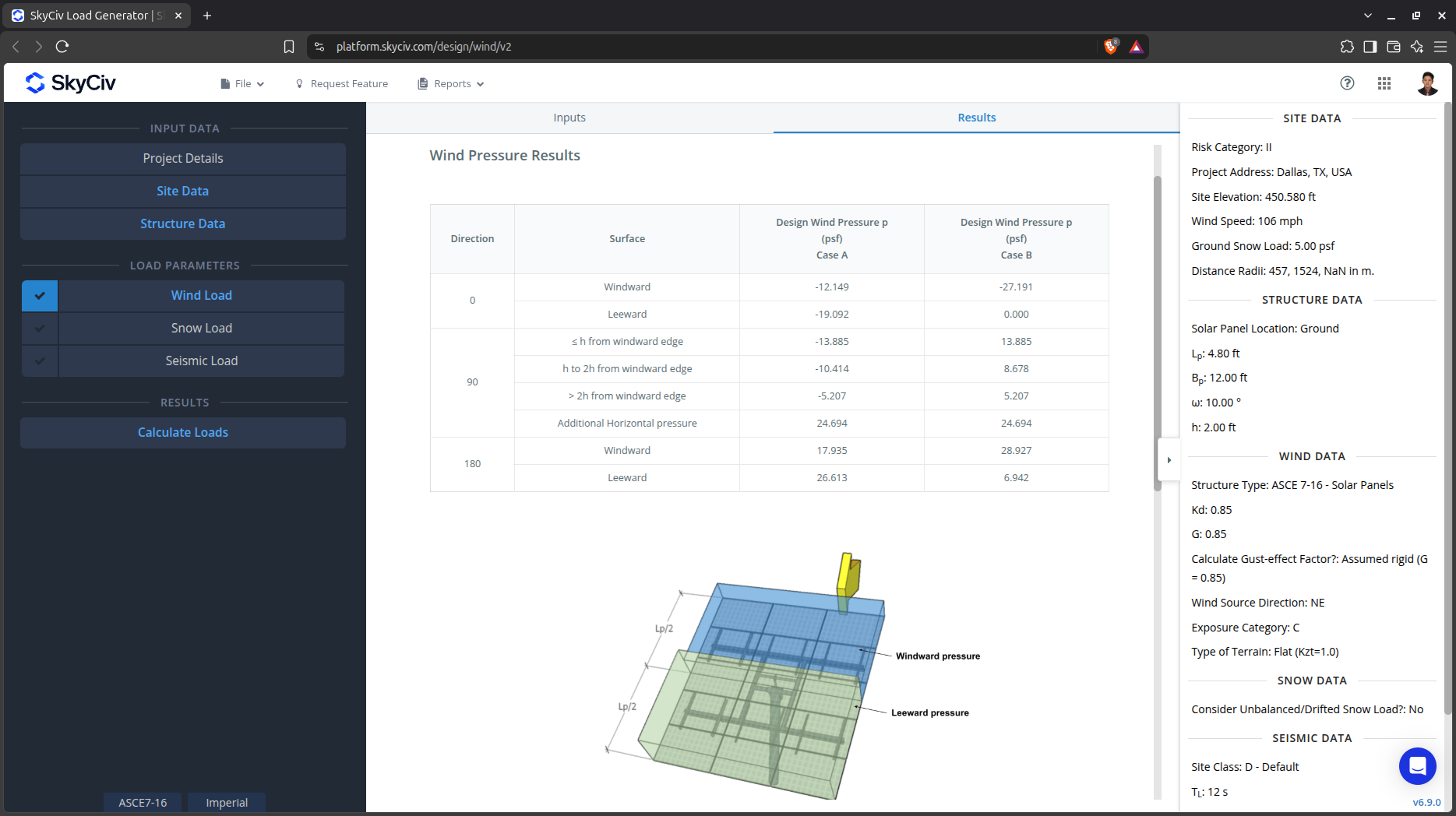

Figür 8. Yere monte güneş panelleri için tablolaştırılmış tasarım basınçları.
Çatı Güneş Paneli

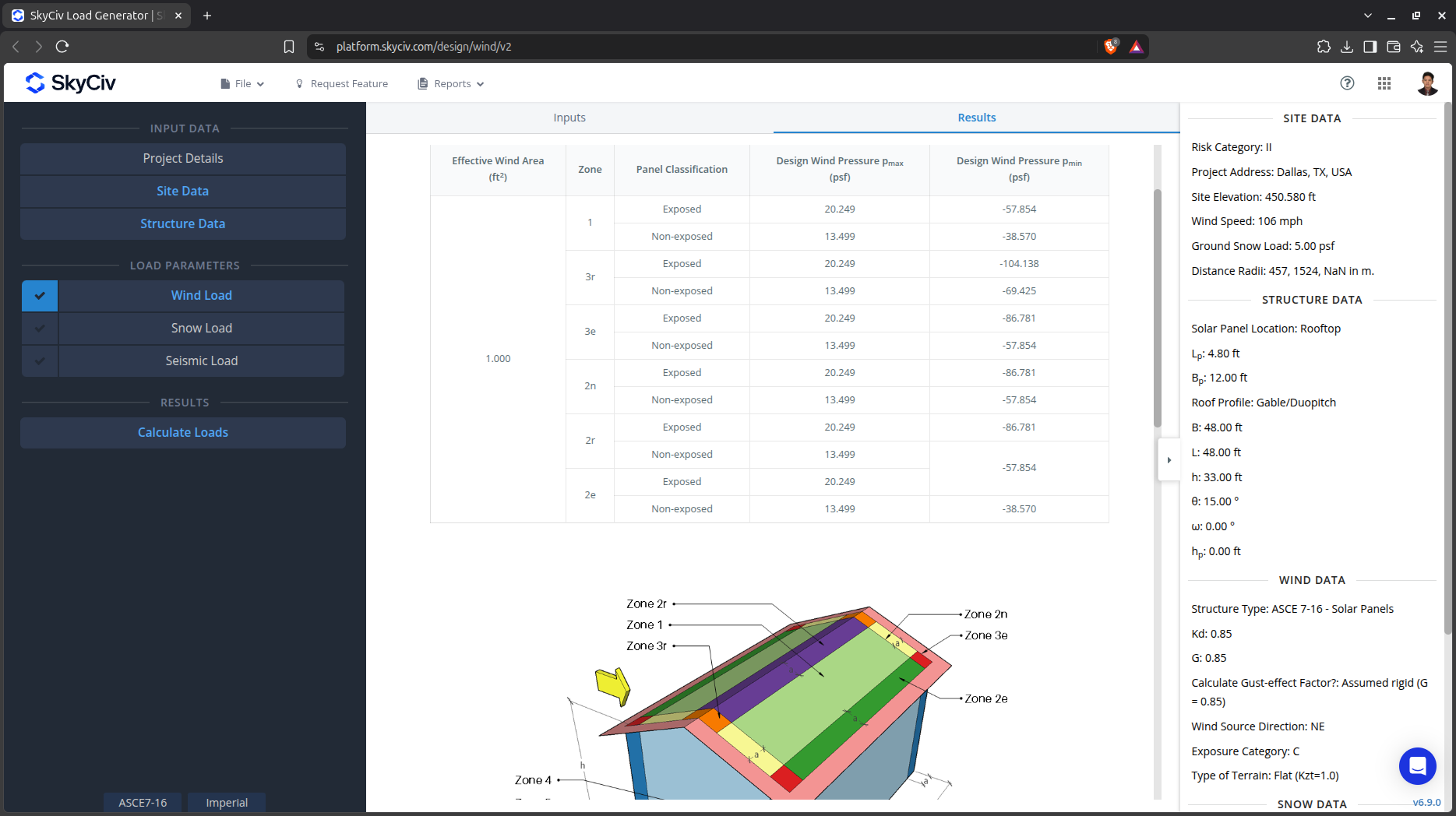

Figür 9. Çatıdaki güneş panelleri için tablolaştırılmış tasarım basınçları.
Ayrıntılı Hesaplama Raporu
Ayrıntılı rüzgar yükü hesaplamalarına yalnızca şu adresten erişilebilir: Profesyonel hesap kullanıcıları ve satın alanlar bağımsız yük üreteci modülü. Hesaplamada kullanılan tüm parametreler ve varsayımlar, kullanıcıya şeffaf olması için rapor üzerinde görüntülenir.. Buradan örnek detaylı bir hesaplama indirebilirsiniz. bağlantı.
rüzgar yükü kontrol edilmelidir

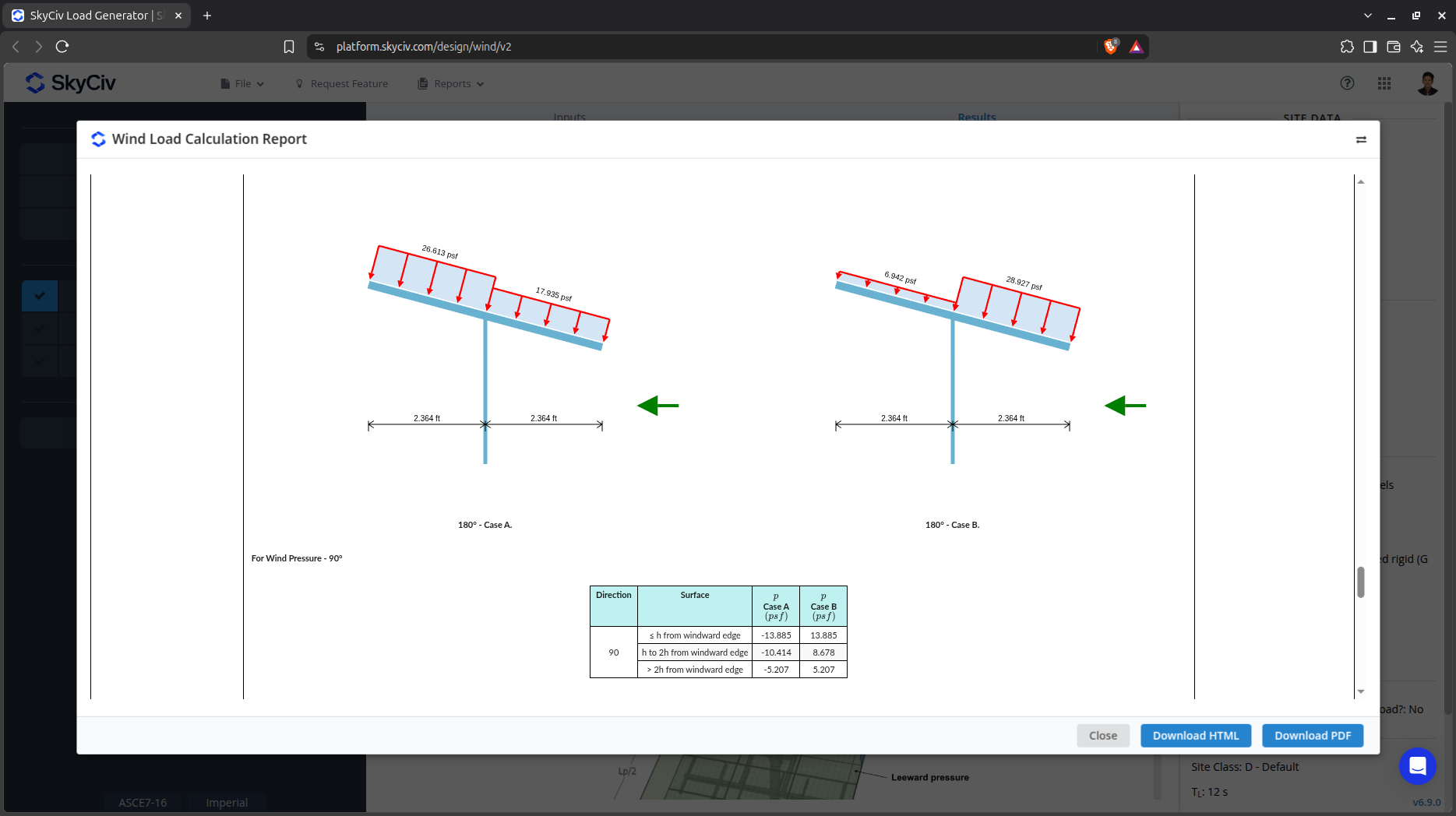

Figür 10. Yer güneş paneli için detaylı rüzgar yükü hesabı.
Çatı Güneş Paneli

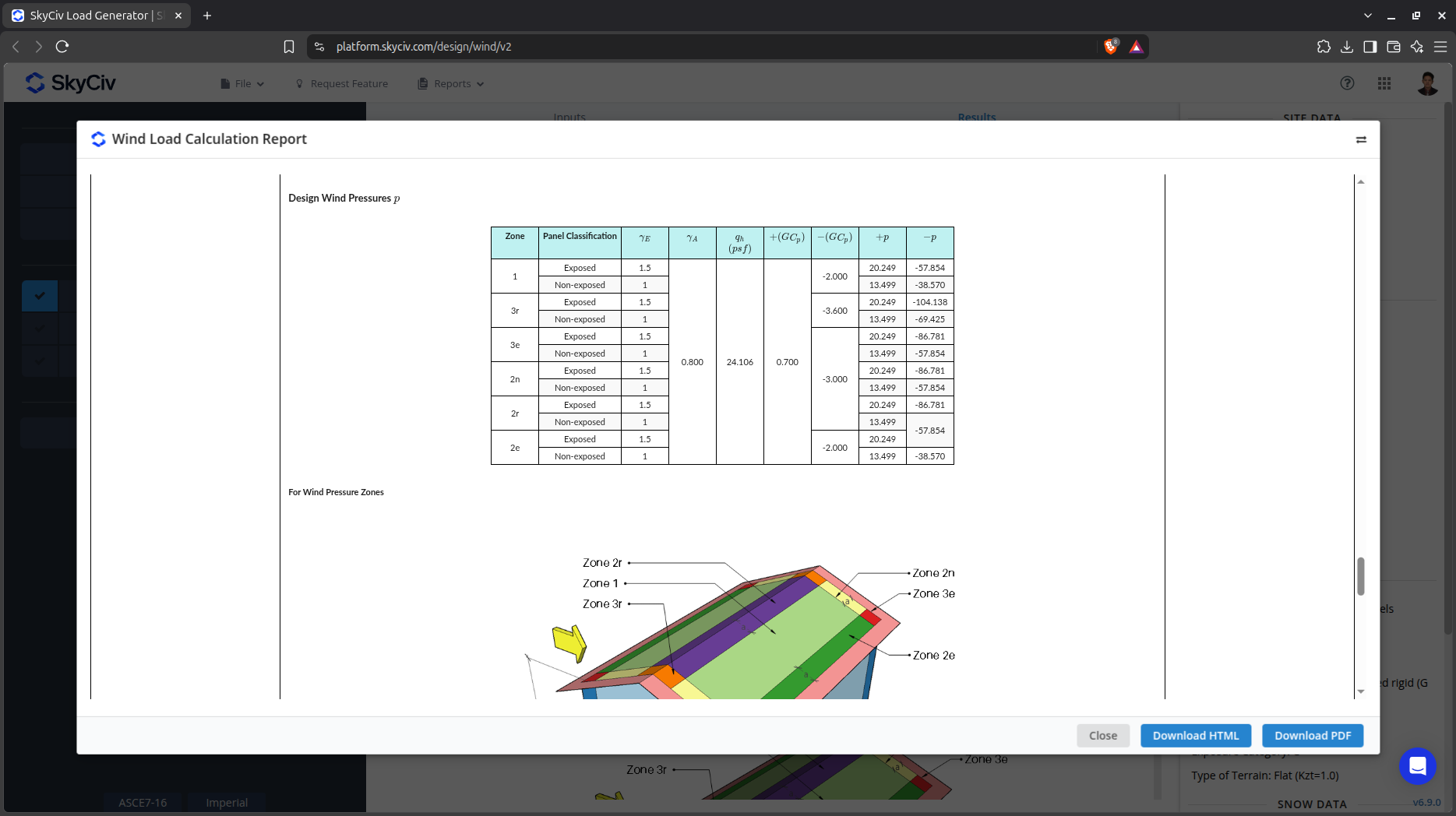

Figür 11. Yer güneş paneli için detaylı rüzgar yükü hesabı.
