Линейный Статический и коробление Анализ — это некоторые из методов анализа, которые SkyCiv предлагает для решения вашей структуры..
В этом анализе рассматривается потеря устойчивости элементов, которая является изгибной неустойчивостью из-за осевого сжатия., также известный как Euler Buckling. Основным результатом, определяемым анализом, является коэффициент нагрузки при продольном изгибе который является фактором, при котором нагрузки должны увеличиваться, чтобы возникла нагрузка при продольном изгибе.. Фактор меньше чем 1.0 указывает на то, что конструкция изгибается. Долговечность будет более распространенной, тонкие элементы, испытывающие высокие нагрузки сжатия.
Пользователи SkyCiv часто спрашивают, почему программное обеспечение возвращает только один коэффициент устойчивости., думая, что для каждого члена должен быть фактор. тем не мение, SkyCiv выполняет рациональный анализ упругой потери устойчивости с помощью анализа собственных значений., означает, что потеря устойчивости учитывается для всей конструкции, группы участников, и отдельные члены. Сюда, вся жесткость модели учитывается в ее восприимчивости к короблению.
Этот метод анализа важен, потому что одного линейного статического анализа недостаточно для выявления отказа из-за потери устойчивости.. по факту, если выясняется, что конструкция изгибается, то результаты статического анализа не верно или применимо. Однако выполнение этого дополнительного анализа увеличит время решения..
Критическая нагрузка каждого элемента также определяется во время анализа.. Это нагрузка, при которой изгибается определенный элемент.. Критическая нагрузка пропорциональна модулю Юнга и моменту инерции., и обратно пропорционально длине элемента. Критическая нагрузка не зависит от предела текучести..
Дополнительные примечания и соображения
В этом анализе потери устойчивости учитывается только потеря устойчивости по Эйлеру из-за осевого сжатия.. Изгиб при кручении не считается.
Если программное обеспечение обнаруживает чрезвычайно низкий коэффициент нагрузки при изгибе (т.е.. меньше, чем 0.05) тогда это могло быть из-за нестабильности модели. следовательно, вам следует обратить внимание на устойчивость модели, поскольку это может быть проблемой, а не коробление. Проверьте свои исправления и поддержку на стороне участника. Часто чрезмерные прогибы могут быть намеком на то, что эти нестабильности тоже существуют..
Этот анализ потери устойчивости применяется только к стержням., не тарелки.
пример: Устойчивость вертикальной колонны

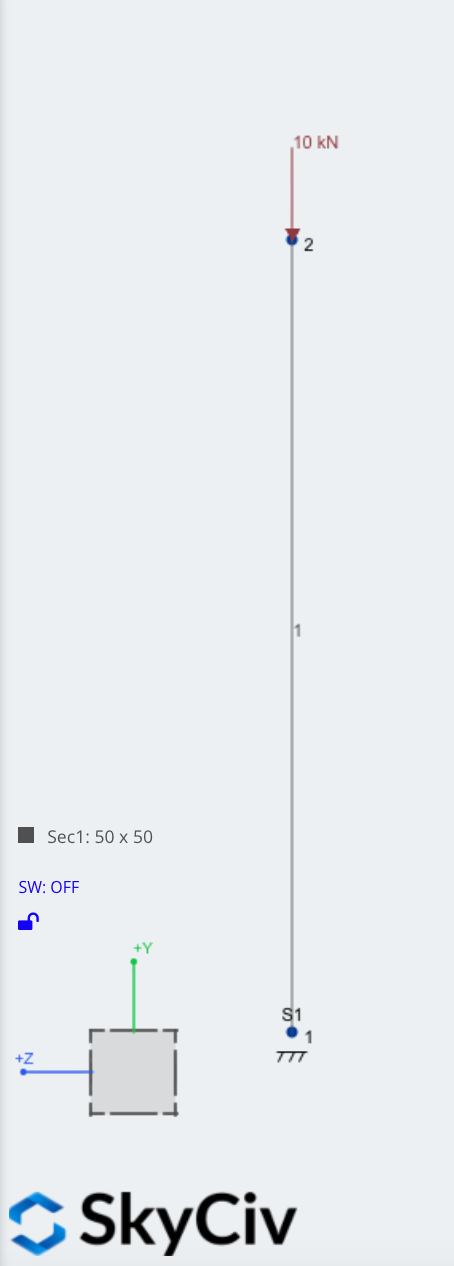

1) Рассмотрим вертикальный элемент, который 3 футов высотой с прямоугольным поперечным сечением, 1 дюйм мимо 2 дюймы, сделанные из материала конструкционной стали по умолчанию в SkyCiv Structural 3D. Он полностью закреплен в основании колонны и испытывает 1 точка сжатия в тысячах фунтов.
2) Для решения конструкции с помощью линейного статического анализа и анализа устойчивости, парить Решить и нажмите Линейный статический + коробление как показано выше. Когда конструкция закончила решение, вы заметите, что появляется предупреждение о том, что коэффициент нагрузки при продольном изгибе меньше, чем 1, указывает на возникновение потери устойчивости и необходимость проверки.

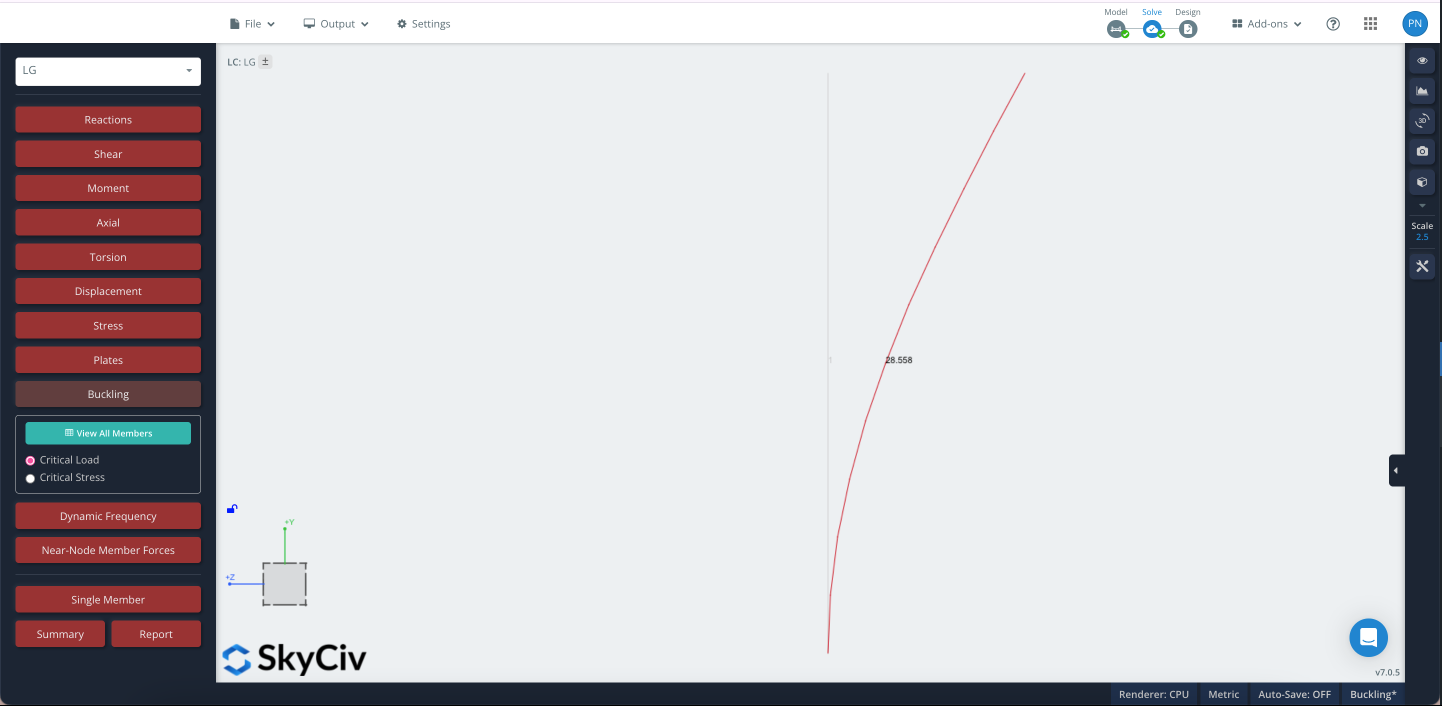

3) Просмотрите результаты продольного изгиба, нажав кнопку «Изгиб’ кнопка слева. Прорисовывается форма изгиба конструкции, и появляется всплывающее окно, информирующее вас о коэффициенте нагрузки изгиба.. Коэффициент загрузки менее 1, как в этом случае, указывает, что имеет место выпучивание.
4) Более подробную информацию о результатах потери устойчивости можно просмотреть в отчете об анализе.. Нажмите "Пожаловаться".’ в наборе результатов слева и сформировать отчет. Откройте отчет и найдите «Результаты блокировки участников.’ флажок. Результаты приведены для критической нагрузки. (нагрузка, при которой начинается выпучивание), фактическая длина, и теоретическая эффективная длина по осям z и y. Вы также можете смоделировать коробление колонны в нашем калькулятор продольной нагрузки.
