- Теперь может поддерживать несколько полигонов в файле DXF..
- Теперь может поддерживать линии, SkyCiv Section Builder позволяет добавить отверстие, SkyCiv Section Builder позволяет добавить отверстие.
Следующие настройки доступны при импорте раздела DXF.:

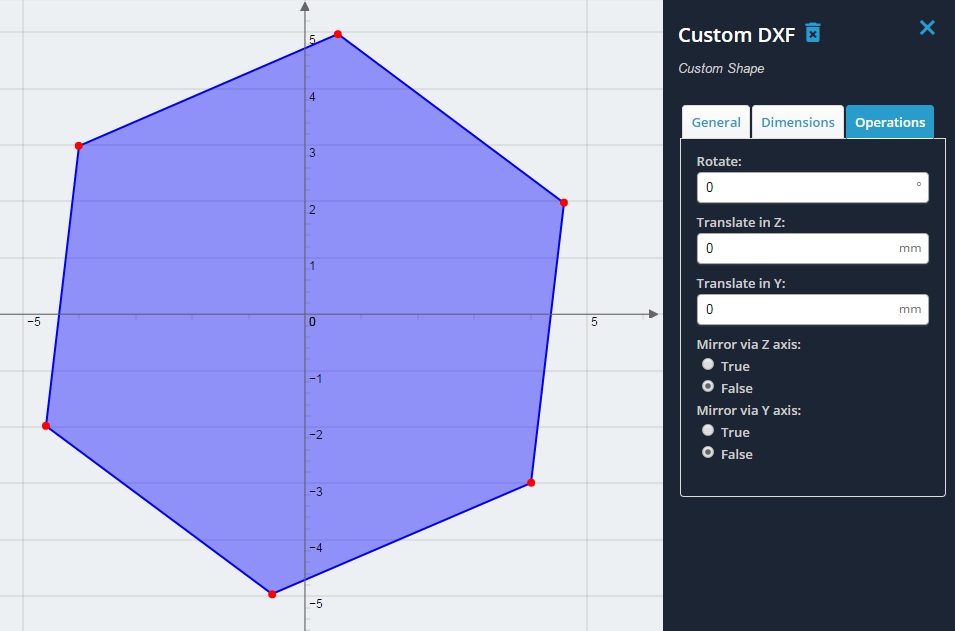

пример: Импорт шестиугольника, сохраненного в виде файла DXF

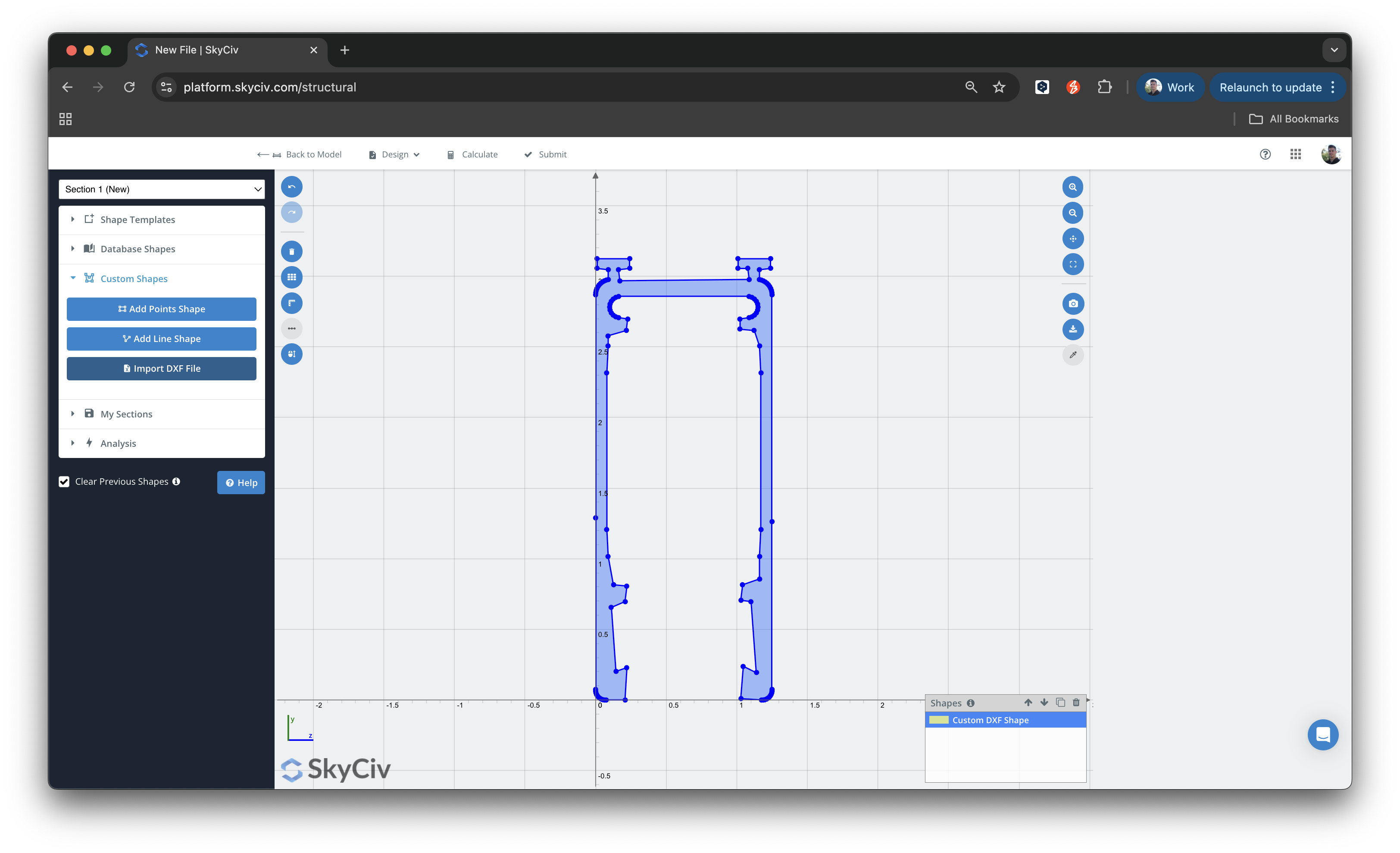

1) Разверните «Пользовательский’ меню слева, и нажмите «Импорт файла DXF».’ кнопка. Появится всплывающее окно с открытым файлом и попросит вас перейти к местоположению вашего файла DXF..
Щелкните правой кнопкой мыши компонент пластины SkyCiv, а затем
Некоторые общие приемы, которые помогут, если у вас возникли проблемы с правильным импортом файлов DXF:
- SkyCiv Section Builder будет стремиться импортировать ваш файл DXF с наивысшей степенью точности и точек.. Настройки по умолчанию будут импортировать точки с точностью до 0,001 мм.. Если у вас возникли проблемы с импортом очень больших или сложных файлов DXF, попробуй сбросить настройки (точки слияния на 1мм, или радиус 1мм например).
- Еще одна распространенная проблема — перекрывающиеся строки., или многоугольники, которые не полностью закрываются. Пожалуйста, проверьте свои фигуры, чтобы убедиться, что фигуры правильно закрыты. (т.е.. линии и точки замкнутого многоугольника правильно соединены). Вам нужно будет просмотреть и исправить это в вашей программе САПР, чтобы убедиться, что файл DXF построен правильно.
