Двигаться, Подавить элемент, поворот, зеркально отразить и масштабировать части вашей конструкции
Операции в SkyCiv Structural 3D позволю тебе двигаться, Подавить элемент (повторить), поворот, зеркально отразить и масштабировать детали модели в несколько кликов, вместо редактирования узлов один за другим. Это самый быстрый способ построить конструкции из повторяющихся частей., например, портальные рамы склада или полы здания, и исправить геометрию существующей модели.
Все операции в Редактировать > операции. Список Двигаться и Подавить элемент операции открывают панель в левой части экрана и отображают предварительный просмотр результата в модели, так что вы можете проверить это, прежде чем применять его. Остальные операции открывают диалоговое окно.

| Операция | Что он делает |
|---|---|
| Двигаться > Переведите | Перемещает выделение на расстояние |
| Двигаться > Повернуть | Поворачивает выделение вокруг оси |
| Двигаться > Привязать узлы к элементу | Перемещает выбранные узлы на элемент |
| Подавить элемент > линейный | Копирует выделение один или несколько раз в направлении. |
| Подавить элемент > круговое | Копирует выделение один или несколько раз вокруг оси. |
| Подавить элемент | Создает зеркальное отображение выделения относительно плоскости. |
| Изогнутый член и Спиральный элемент | Создание изогнутых и спиральных элементов |
| Переместить структуру в начало координат | Перемещает всю модель так, чтобы она начиналась с (0, 0, 0) |
| Узлы масштабирования | Увеличивает или сжимает выделение относительно точки |
| Объединить закрытые узлы | Объединяет узлы, находящиеся ближе, чем допуск. |
| Переключение вертикальной оси Y и Z | Меняет местами координаты Y и Z каждого узла. |
Вы также можете запустить большинство из них с помощью AI Assistant., описывая изменения простым языком (видеть Использование AI Assistant для операций ниже).
Выбор того, над чем работать
Большинство операций работают с текущим выбором., поэтому выберите узлы, участники и пластинки в первую очередь. Если ничего не выбрано, сообщение просит вас сделать выбор и повторить попытку.
- Держать Ctrl и щелкните части конструкции, чтобы добавить их в выделение, или
- Нарисуйте вальмы и общие стропила в модели с помощью инструмента «Перо». Ctrl и перетаскивайте мышкой, чтобы выделить части конструкции сразу.
Переведите (перемещать узлы и члены)
Редактировать > операции > Двигаться > Переведите (Ctrl+М) перемещает выделение в новую позицию. Список Переведите панель открывается слева с помощью этих методов:

- Двигайтесь в любом направлении: выберите движение в модели с помощью мыши.
- Перемещение по глобальной оси X, Перемещение по глобальной оси Y и Перемещение по глобальной оси Z: двигаться только по одной оси. Щелкните узел, чтобы начать определять расстояние перемещения в модели., или введите расстояние в поле (Например Расстояние X). Используйте отрицательное значение для перемещения в отрицательном направлении..
- Вручную определить X, И, Z расстояние перемещения: введите расстояние по каждой оси.
- Привязать узлы к элементу: открывает инструмент «Привязка узлов к элементу» (Смотри ниже).
Как только вы войдете в расстояние, перемещенная структура отображается синим цветом, пунктирными линиями от каждого узла до его нового положения. Галочка Также переместите другие подключенные узлы чтобы переместить узлы, связанные с выделением, а также, затем нажмите Заканчивать применить ход, или Закрывать отменить это.

Повернуть
Редактировать > операции > Двигаться > Повернуть вращает выделение вокруг оси.
- Определить ось поворота: нажмите два узла или один участник в модели, или введите координаты Поворотная ось, точка A и Поворотная ось, точка B в панели. Для вращения в плане, когда Y вертикально, используйте две точки на вертикальной линии, Такие как (0, 0, 0) и (0, 1, 0).
- Нажмите Далее и введите Угол поворота (ты). Повернутая структура отображается синим цветом.. Введите отрицательный угол, чтобы повернуть в другую сторону.
- Нажмите Заканчивать применить вращение.

Привязать узлы к элементу
Редактировать > операции > Двигаться > Привязать узлы к элементу перемещает выбранные узлы на элемент. Полезно выровнять узлы, которые немного отклоняются от балки., или вывести верхушки колонн на наклонное стропило.
Выберите узлы, открыть инструмент, выбрать Направление перемещения, затем щелкните элемент, чтобы привязать к нему узлы:
- Ортогонально члену: каждый узел перемещается в ближайшую точку члена.
- Оставить ось X без изменений, Оставьте ось Y без изменений или Оставить ось Z без изменений: узлы перемещаются на элемент без изменения этой координаты. Например, оставьте X неизменным, чтобы переместить колонны вертикально до наклонной стропила, не перемещая их в сторону.

Линейный повтор (Подавить элемент)
Редактировать > операции > Подавить элемент > линейный (Ctrl+D) копирует выделение один или несколько раз по прямой линии. Это самый быстрый способ смоделировать конструкцию, состоящую из повторяющихся деталей., например склад из одинаковых портальных рам: модель одного кадра, затем повторите это по длине здания.
- Выберите часть структуры для повторения.
- Открыть Подавить элемент > линейный и выберите, как определить интервал: Повторяем в любом направлении, Повторите вдоль глобальной оси X., Повторите действия вдоль глобальной оси Y., Повторите вдоль глобальной оси Z., или Вручную определить X, И, Z расстояние перемещения.
- Щелкните узел, чтобы начать определение расстояния в модели., или введите его в панель (Например Z-расстояние), затем нажмите Далее.
- Введите Количество повторений. Копии предварительно отображаются синим цветом..
- Нажмите Заканчивать чтобы создать их.
Список Разделять опция определяет, как используется расстояние:
- Разделять выключенный: расстояние — это расстояние между копиями. Расстояние Z 6 м с 3 повторения создают копии в 6, 12 и 18 м.
- Разделять на: расстояние - это общая длина, распределяется поровну по повторениям. Те же входы создают копии в 2, 4 и 6 м.

Круговой повтор
Редактировать > операции > Подавить элемент > круговое копирует выделение вокруг оси, например, для моделирования круглого резервуара, купол или радиальная крыша.
- Определить ось поворота: нажмите два узла или один участник, или введите Поворотная ось, точка A и Поворотная ось, точка B, затем нажмите Далее.
- Введите Угол поворота (ты) между копиями и нажмите Далее.
- Введите Количество повторений. Галочка Разделять равномерно распределить угол по повторениям, а не повторять его для каждой копии (например 360° с включенным «Разделение» и 8 повторения дают копию каждые 45°).
- Проверьте предварительный просмотр и нажмите Заканчивать.

Подавить элемент
Редактировать > операции > Подавить элемент создает зеркальное отображение выделения, например, для моделирования второй половины симметричной конструкции. Выберите часть для зеркального отображения, открыто Подавить элемент, и заполните Зеркальная операция диалог:
- Зеркальная плоскость: плоскость, в которой лежит зеркало (XY, Плоскость XZ или YZ). Чтобы отразить кадр, простирающийся вдоль X, используйте самолет YZ.
- Представьте это как настоящее зеркало: положение плоскости вдоль перпендикулярной к ней оси. Для самолета YZ, это координата X зеркала.
- Дублируйте все подключенные опоры: также отражает опоры выделения (включено по умолчанию).
- Допуск объединения узлов: зеркальные узлы, находящиеся ближе этого расстояния к существующему узлу, объединяются с ним, поэтому узлы на зеркальной плоскости не дублируются.

Нажмите Отправить создать зеркальную часть. Если результат не тот, что вы ожидали, отменить это с помощью Ctrl+Z Поскольку мы хотим, чтобы другая сторона конструкции начиналась в этом месте.
Прочие операции
- Изогнутый член и Спиральный элемент: создать дугу между двумя выбранными узлами, или спираль из одного выбранного узла, из прямых членов. Видеть Изогнутые и спиральные элементы за их вклад.
- Переместить структуру в начало координат: перемещает всю модель так, чтобы ее наименьший X, Все координаты Y и Z равны нулю.. Это не требует выбора.
- Узлы масштабирования: увеличивает или сжимает выбранные узлы относительно точки. Введите Масштабный коэффициент (больше, чем 1 увеличить, меньше, чем 1 сжиматься, 2 удвоить) и Координата центра масштаба, который по умолчанию находится в центре вашей структуры.
- Объединить закрытые узлы: находит группы узлов, которые находятся ближе друг к другу, чем Допуск на расстояние и объединяет каждую группу в один узел. Если выбраны два или более узлов, он проверяет только эти узлы., в противном случае проверяется вся модель. Используйте его для очистки импортированной модели или узлов, которые почти совпадают..
- Переключение вертикальной оси Y и Z: меняет местами координаты Y и Z каждого узла в модели, для модели, импортированной с другой вертикальной осью. Вы выбираете, станет ли Y +С УЧАСТИЕМ или -С УЧАСТИЕМ. Чтобы изменить только вертикальную ось вида, использовать Настройки > Посмотреть > Вертикальная ось вместо.
Все операции можно отменить с помощью Ctrl+Z (Cmd+Z на Mac). Вы также можете найти их, закрепите их и дайте им свои собственные ярлыки в Панель инструментов операций.
Использование AI Assistant для операций
Список AI-помощник в Structural 3D может выполнить многие из этих операций за вас с помощью запроса, написанного простым языком.. Нажмите на значок блестки в правом нижнем углу. (или инструменты > Ассистент модели искусственного интеллекта) и опишите изменение с помощью идентификаторов узла или участника., расстояния и углы, Например:
- "Copy members 1 в 12 четыре раза по Z в 6 расстояние в м"
- "Move nodes 5, 6 и 7 вверх 500 мм"
- "Mirror the frame about the plane X = 10 м"
- "Rotate the whole structure 30 degrees about the vertical axis through node 1"
Когда это будет сделано, AI Assistant расскажет вам, что изменилось, и ты выбираешь Держать или Отменить. Проверьте результат в модели, как и любое изменение, созданное ИИ. Каждый запрос использует кредиты AI..
Подавляющие элементы
Suppressing elements turns members, пластины, нагрузки, комбинации нагрузок и другие элементы отключены для анализа, не удаляя их. SkyCiv также игнорирует все, что прикреплено к подавленному элементу.: например, если на элемент действует точечная нагрузка, и этот элемент подавлен, точечная нагрузка тоже игнорируется.
Вместо полного удаления члена или элемента:
- Щелкните элемент правой кнопкой мыши и выберите Подавить элемент.
- Редактировать > Подавить элемент перечисляет все подавленные элементы вашей модели, для быстрого ознакомления:

- Щелкните параметр «Подавить» в форме ввода отдельного элемента.:

Центр тяжести и вес конструкции

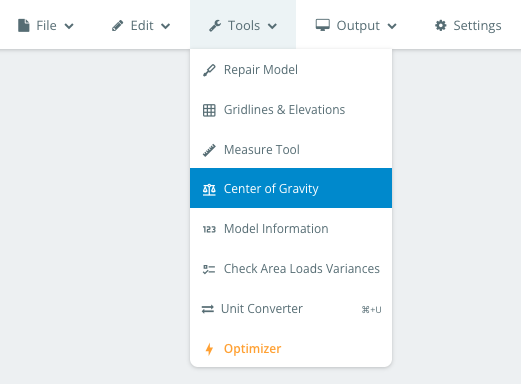

инструменты > Центр тяжести рассчитывает общий вес и центр тяжести вашей конструкции, или части выбранной вами модели.

Он использует плотность материала и вес выбранных элементов для определения общего веса и положения центра тяжести.:

Вы также можете построить точку центра тяжести., или добавить узел в этом месте. Галочка Подключите узел Cog с жесткими ссылками автоматически подключить этот узел к вашей структуре. Это полезно для соединения центра тяжести оборудования с конструкцией., или найти, где прикрепить кран или опору к конструкции.
Например, выбираем балки этой конструкции и соединяем все узлы этих балок с узлом ЦТ жесткими связями:
