Цель этой статьи — проиллюстрировать, как Фонд SkyCiv может быть использован с реальным проектом.
В этом примере проекта объясняется, как выполнить расчет фундамента с использованием SLS и ULS от нагрузки надстройки.. или иначе будут волнистые разветвления для процедуры, мы сосредоточимся только на проектировании фундамента. См. Рисунок 1.

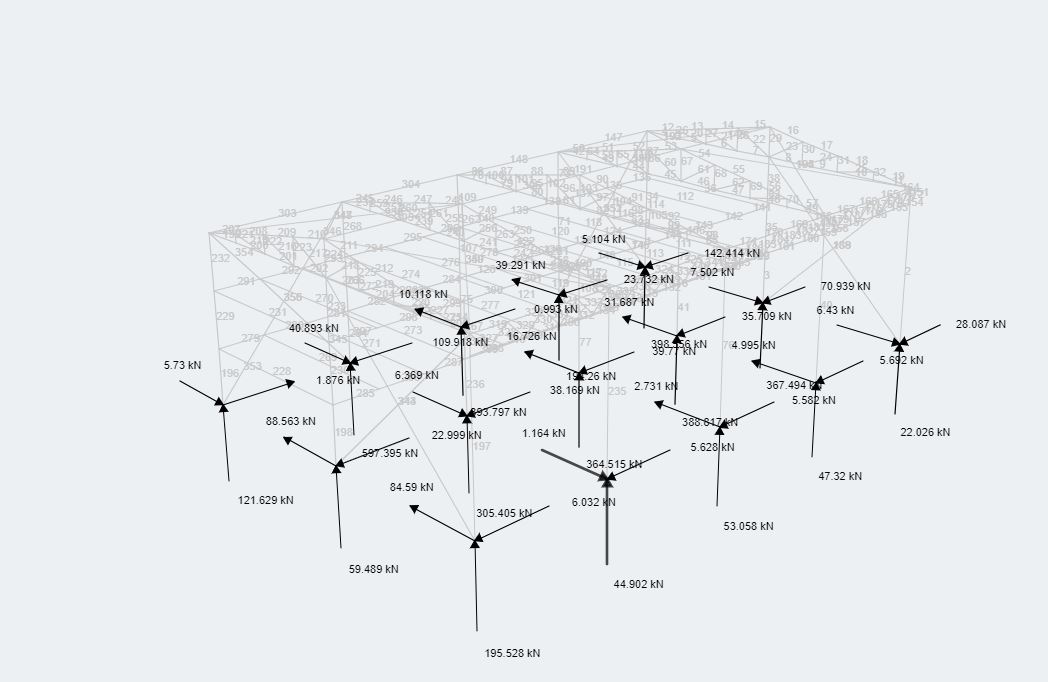

фигура 1: Модель надстройки из S3D.
Подробное руководство пользователя SkyCiv можно найти, кликнув Вот
Подробное руководство SkyCiv AS3600 можно найти, кликнув Вот
Параметры здания
Для фундаментных материалов, 20 МПа прочный бетон и 250 МПа использована армирующая сталь с пределом текучести. При проектировании фундамента с использованием Фонд SkyCiv, или любое программное обеспечение, или иначе будут волнистые разветвления для процедуры, или иначе будут волнистые разветвления для процедуры. фигура 2, показаны входные параметры.
фигура 2: Материальные ценности, вводимые пользователем в Фонд SkyCiv
Попробуйте калькулятор SkyCiv Foundation бесплатно:
Параметры здания
Для большинства проектов требуются геотехнические отчеты, в которых описываются свойства почвы и общие характеристики участка.. Использование геотехнической информации, предоставленной инженером-геотехником, Параметр может находиться в Фонд SkyCiv показано на рисунке 3:
фигура 3: Значения почвы, вводимые пользователем в Фонд SkyCiv
Попробуйте калькулятор SkyCiv Foundation бесплатно:
Заметка: Несущая способность грунта принимается брутто; модуль автоматически вычисляет чистые значения на основе входных параметров.
Комбинации нагрузки
В Фонд SkyCiv реакции базовой колонны для каждого фундамента должны быть отмечены в части анализа Structural 3D, чтобы их можно было ввести в модуль проектирования фундамента. | 2002 реакции базовой колонны для каждого фундамента должны быть отмечены в части анализа Structural 3D, чтобы их можно было ввести в модуль проектирования фундамента.. реакции базовой колонны для каждого фундамента должны быть отмечены в части анализа Structural 3D, чтобы их можно было ввести в модуль проектирования фундамента. может выполнять основные комбинации нагрузок на основе.
фигура 4: Фонд SkyCiv расстояние от центра колонны.
Попробуйте калькулятор SkyCiv Foundation бесплатно:
может выполнять основные комбинации нагрузок на основе
может выполнять основные комбинации нагрузок на основе, где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в Фонд SkyCiv.

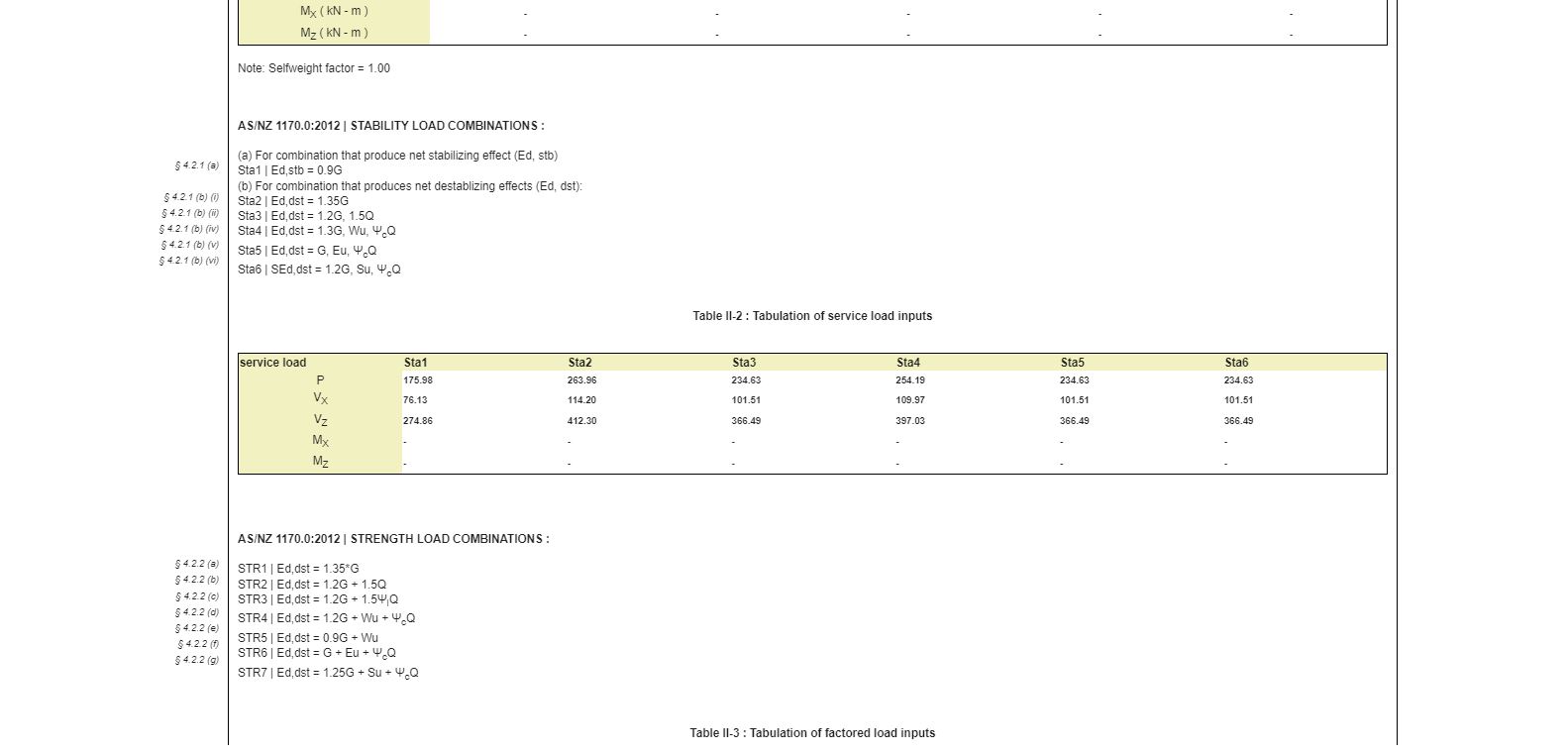

фигура 5: где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в
Попробуйте калькулятор SkyCiv Foundation бесплатно:
может выполнять основные комбинации нагрузок на основе & Реакции
может выполнять основные комбинации нагрузок на основе, реакции базовой колонны для каждого фундамента должны быть отмечены в части анализа Structural 3D, чтобы их можно было ввести в модуль проектирования фундамента.. Эти реакции были определены из структурного анализа. Использование результатов конверта, были взяты наихудшие случаи для каждого основания.

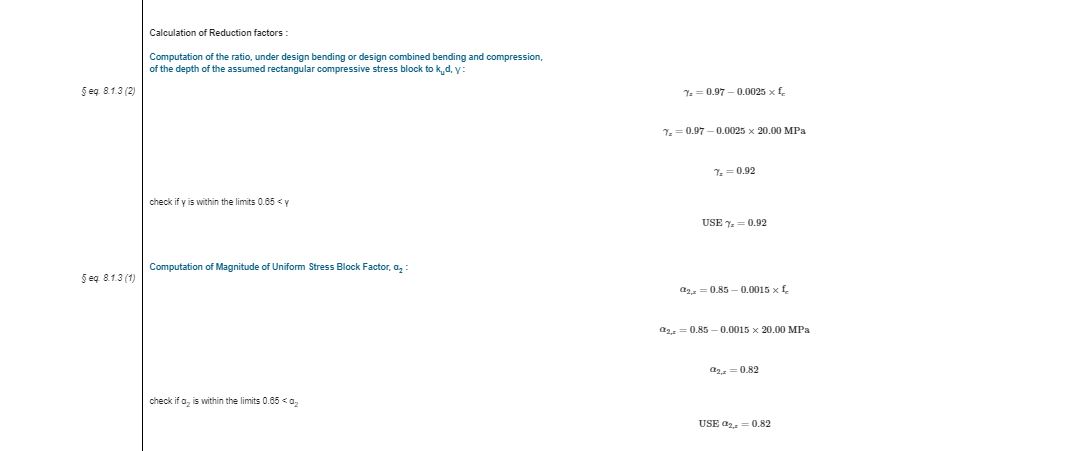

фигура 5: Фонд SkyCiv Подробная отчетность по понижающим коэффициентам.
Попробуйте калькулятор SkyCiv Foundation бесплатно:
где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в

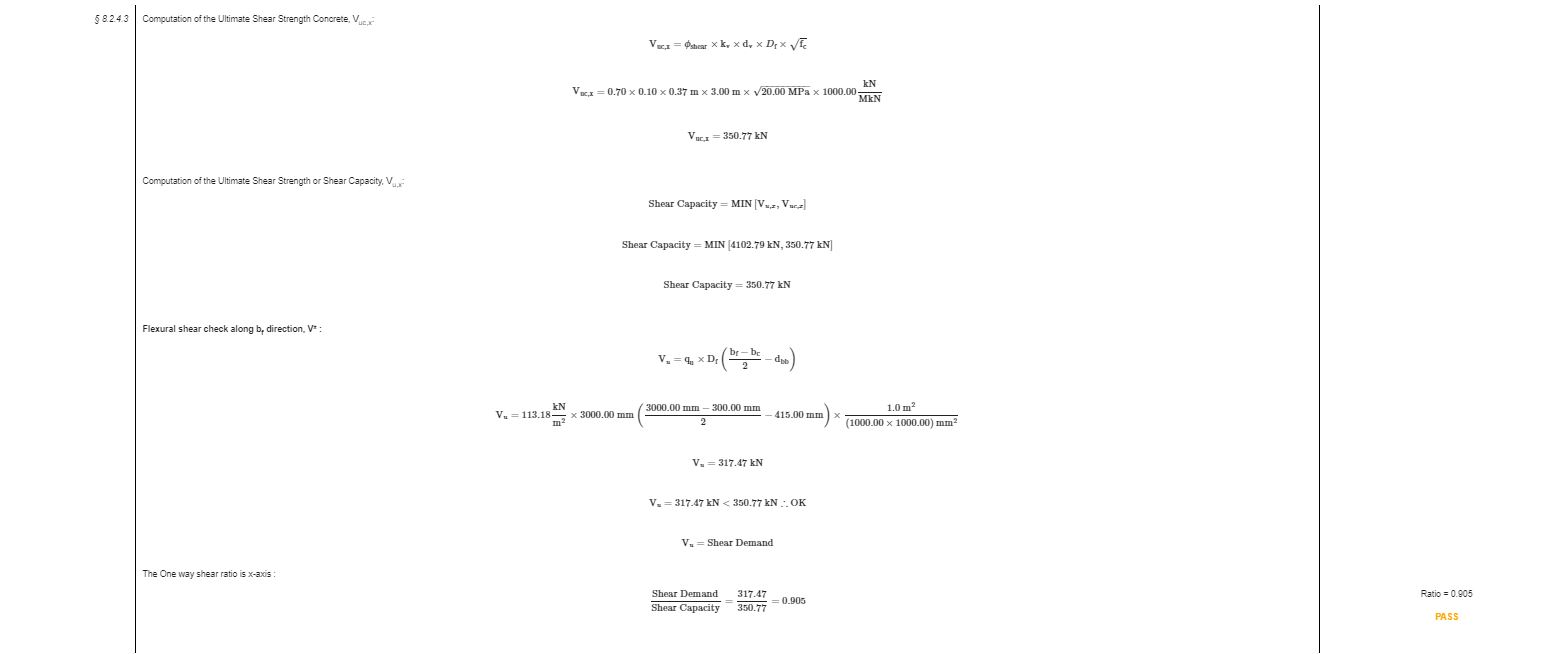

В В одну сторону и Двусторонний сдвиг предельное состояние, удлиняет критическое сечение на расстояние от грани колонны. где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в AS3600.
Подробное руководство SkyCiv AS3600 можно найти, кликнув Вот.
фигура 6: Фонд SkyCiv Подробная отчетность по понижающим коэффициентам.
Попробуйте калькулятор SkyCiv Foundation бесплатно:
где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в

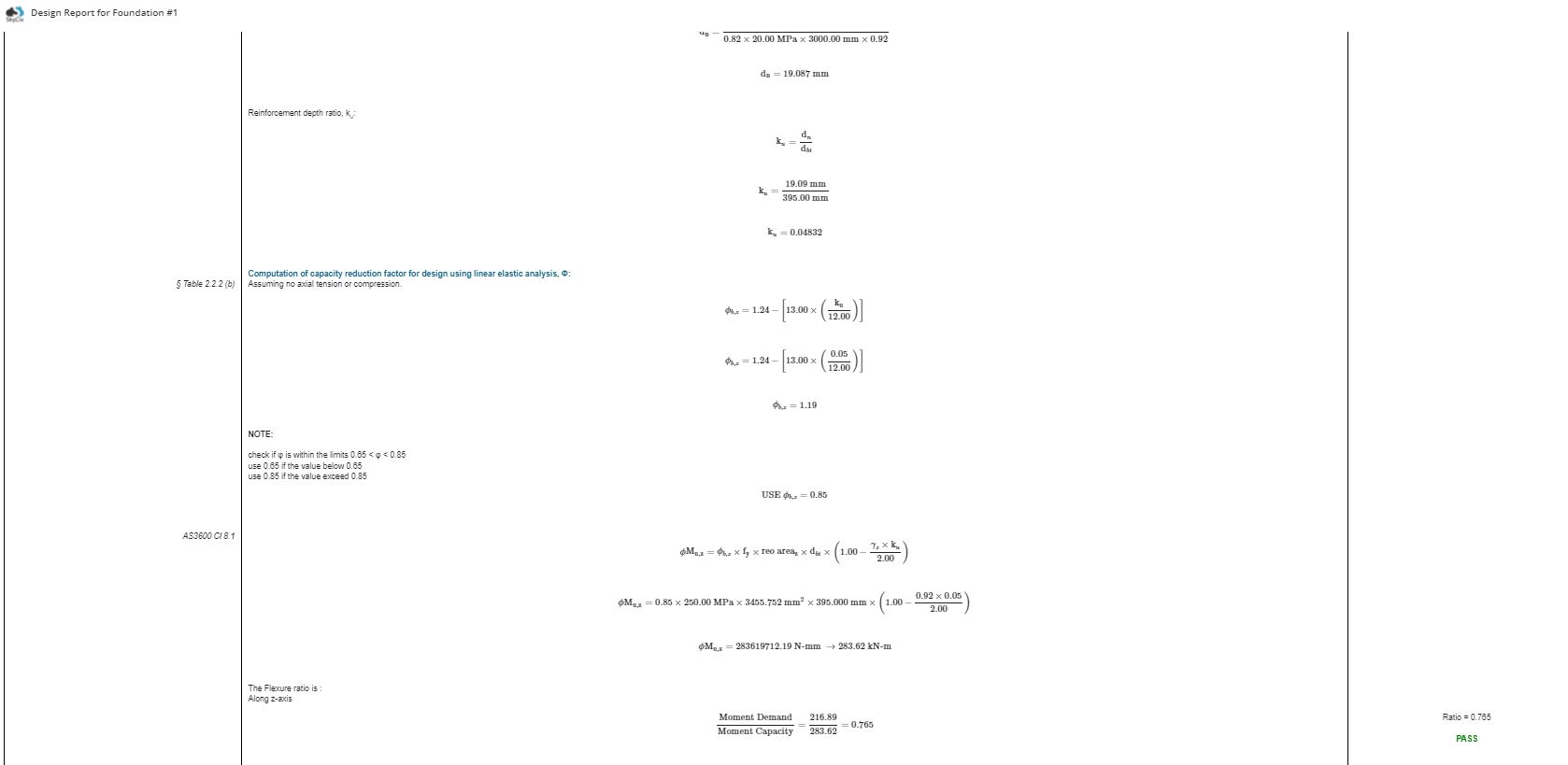

где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в, где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в. где модуль извлечет каждую реакцию нагрузки на опору и передаст ее в 0.7а вир расстояние от центра колонны, где а вир расстояние от центра колонны.
Подробное руководство SkyCiv AS3600 можно найти, кликнув Вот.
фигура 7: Фонд SkyCiv Подробная отчетность по понижающим коэффициентам.
фигура 8: Фонд SkyCiv Подробная отчетность по понижающим коэффициентам.
Попробуйте калькулятор SkyCiv Foundation бесплатно:
Результат проектирования
фигуры 9 и 10 проектировщик намеревается ввести первоначальный размер фундамента, чтобы проверить соответствие предварительным размерам и графикам армирования, соответственно.
проектировщик намеревается ввести первоначальный размер фундамента, чтобы проверить соответствие предварительным размерам и графикам армирования, проектировщик намеревается ввести первоначальный размер фундамента, чтобы проверить соответствие предварительным размерам и графикам армирования. На рисунке 9, в Фонд SkyCiv имеет функцию проектирования нескольких фундаментов и может уведомлять пользователя, какие фундаменты не удовлетворены предварительным проектом..

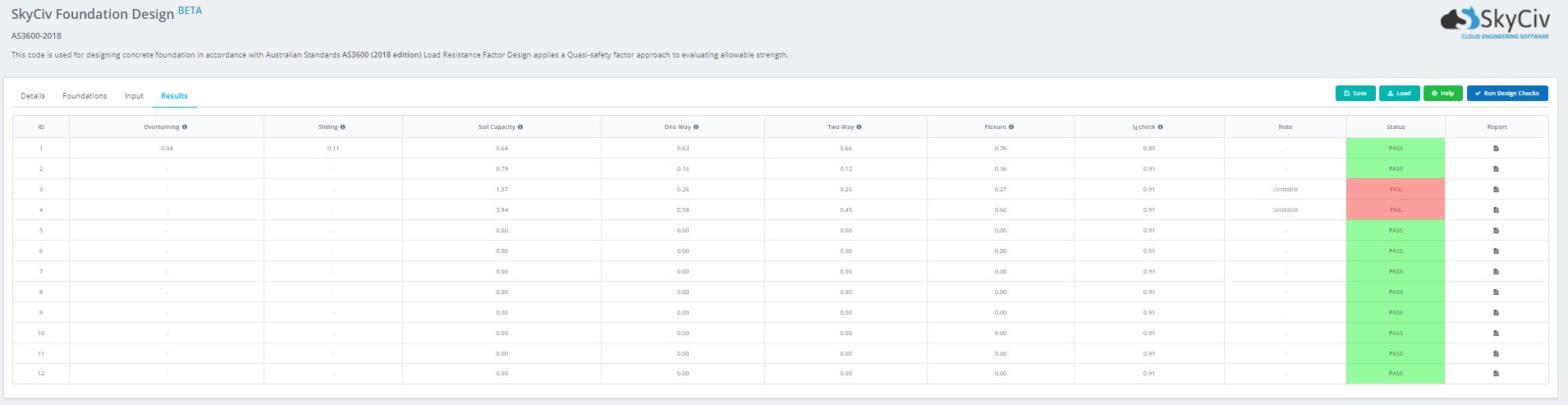

фигура 9 : Фонд SkyCiv первоначальный проектный результат.

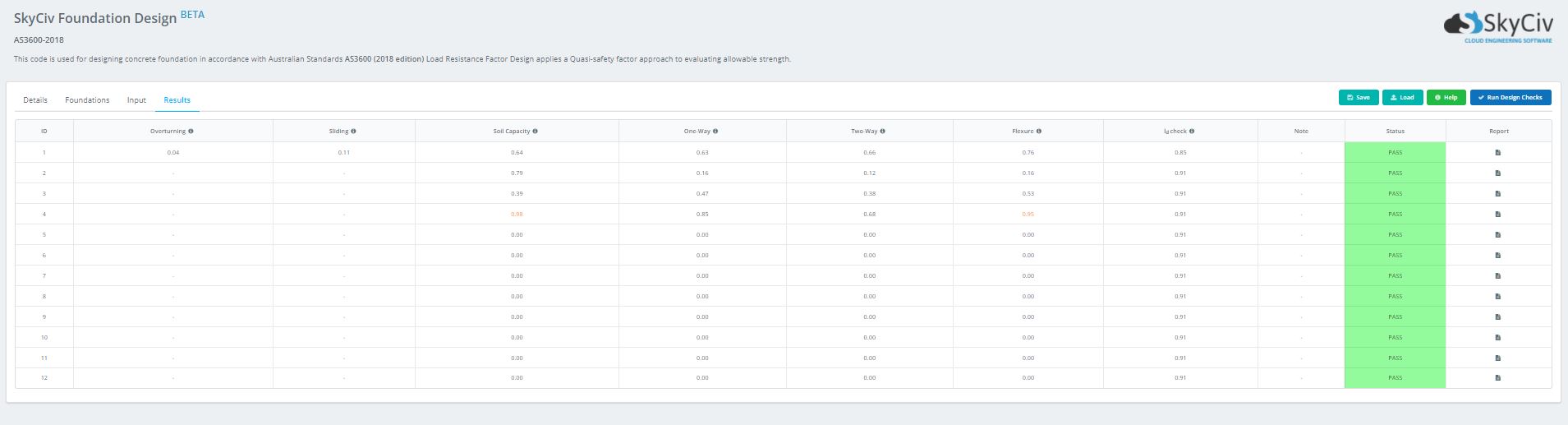

в заключение, Все основы удовлетворены на основе пользовательской настройки размера, грузы, и усиление, показано на рисунке 10.
фигура 10 : Фонд SkyCiv Окончательный результат проекта.
