Цель этой статьи — проиллюстрировать, как Фонд SkyCiv может быть использован с реальным проектом. Это включает в себя: вычисление допустимого уровня обслуживания для давления на подшипник, устойчивость опоры, размер опоры; и уровень прочности на толщину фундамента и арматуру. Хотя реальный проект, упомянутый в этой статье, действительно содержит стальные элементы, мы сосредоточимся только на проектировании фундамента.

история проекта

Этот представленный проект был разработан и построен компанией БетаКвад Строительно-Сервисная Компания, и расположен в Центральном Лусоне, Филиппины. Используется для коммерческого производства цемента., суточная производственная мощность 30,000 метрических тонн. Общая площадь проекта во время строительства составила около 800 м². Видно ниже, стальная часть конструкции действует как рама, сопротивляющаяся боковой нагрузке (3F с мезонином). Во всем этом проекте есть 43 изолированные фундаменты, необходимые для проектирования конструкций.

Основой кода проекта, который применялся для проектирования фундамента, был NSCP. 2015. NSCP 2015 похож на АКИ 318-14 код , какой МСА 318-14 доступен в нашем модуле дизайна SkyCiv Foundation.

фигура 1 : Фото объекта на месте во время строительства

Модель и параметры SkyCiv

Моделирование вышеуказанной структуры в SkyCiv Структурная 3D платформа означает, что разработчики смогли воспользоваться преимуществами различные инструменты моделирования которые доступны для всех пользователей SkyCiv.

фигура 2 : 3D Визуализация структурной 3D-модели SkyCiv

Параметры здания

Для конструкции фундамента, наиболее важными параметрами здания, которые необходимы для проектирования изолированного фундамента, будут сейсмические характеристики площадки., и материальные свойства фундамента. Для местоположения этого проекта в Центральном Лусоне, Филиппины, соответствующая сейсмическая зона Сейсмическая зона 4.

Для фундаментных материалов, 20.68 МПа Параметры здания 415 МПа Параметры здания. Это важно при проектировании фундамента с использованием модуля SkyCiv Foundation Design., или любое программное обеспечение, что эти свойства материала введены правильно, иначе дизайн будет иметь неоднозначные последствия..

Параметры здания

Параметры здания, Параметры здания. Использование геотехнической информации, предоставленной инженером-геологом этого проекта., Параметры здания:

Параметры здания 2 метры

Несущая способность почвы = 192 кПа.

Параметры здания 16 кН / м³

Параметры здания, Параметры здания.

Комбинации нагрузки

Модуль SkyCiv Foundation Design может выполнять базовые комбинации нагрузок и представлен как служебные и факторизованные нагрузки.. Также, модуль проектирования будет автоматически учитывать сейсмические параметры при сейсмических нагрузках (Е) иметь любое значение на входе.

Для геотехнического проектирования (Уровень обслуживания):

Применимые сочетания нагрузок для геотехнического проектирования, которые применимы как для ASCE 7-10 и НСПК 2015 коды дизайна, следующие:

[1] D + L

[2] D + L + Е/1.4

[3] D + Е/1.4

Для структурного проектирования (Факторный уровень):

Сочетания прикладных нагрузок для проектирования конструкций, применимые как для ASCE, 7-10 и НСПК 2015 Коды дизайна следующие:

[1] 1.4D

[2] 1.2D + 1.6L

[3] 1.2D + 1.0Е + 1.0L

[4] 0.9D + 1.0Е

может выполнять основные комбинации нагрузок на основе

может выполнять основные комбинации нагрузок на основе, может выполнять основные комбинации нагрузок на основе.

может выполнять основные комбинации нагрузок на основе & Реакции

может выполнять основные комбинации нагрузок на основе, реакции базовой колонны для каждого фундамента должны быть отмечены в части анализа Structural 3D, чтобы их можно было ввести в модуль проектирования фундамента.. Эти реакции были определены из структурного анализа. Использование результатов конверта, были взяты наихудшие случаи для каждого основания. Эти силы были экспортированы через файл .CSV в удобной табличной форме для копирования в модуль проектирования фундамента..

Рисунок 3-а: Реакции основания колонны из 3D-модели конструкции

В Рисунок 3-а, S3D представляет реактивные нагрузки, которые можно извлечь и импортировать в модуль SkyCiv Foundation Design..

Вход & Выход модуля Foundation

С записанными силами, модуль SkyCiv Foundation можно использовать для анализа и проверки конструкций этих фундаментов.. Модуль позволяет инженерам добавлять столько фундаментов, сколько необходимо для проекта.. Итак, в этом случае, инженеры спроектировали и проверили 43 самостоятельно. Рисунок 3-б показывает пользовательский интерфейс и презентацию, когда для дизайна рассматривается более одной основы.

Рисунок 3-б: Вкладка «Конструкция фундамента»

Идти дальше, каждая конструкция фундамента включает в себя простой в использовании, линейный рабочий процесс, где вся записанная информация с предыдущих шагов может быть введена.

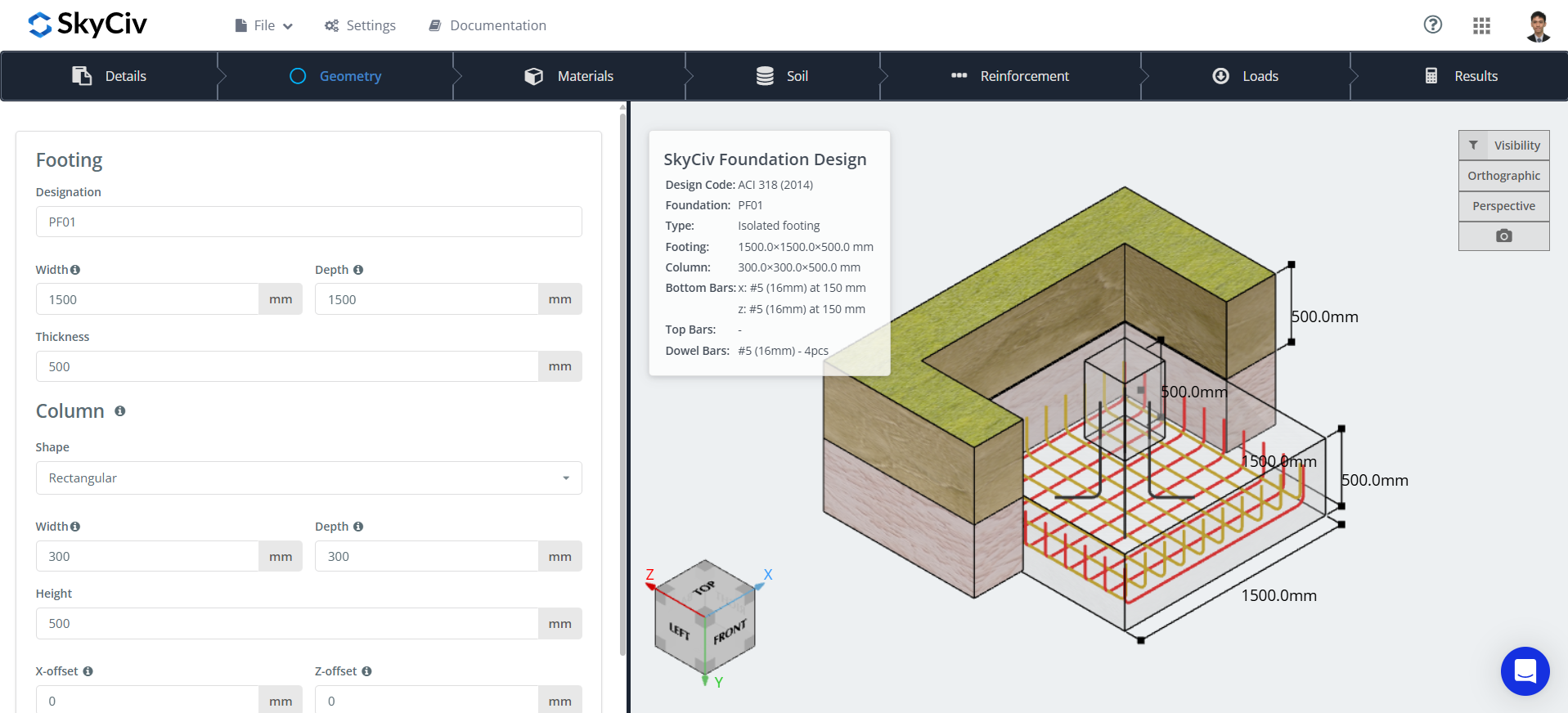

Рисунок 3-с: Пользовательский интерфейс модуля проектирования фундамента

После того, как требования к конструкции установлены, а свойства материала и нагрузки введены, фундамент готов к проектированию. Представление результатов проектирования после нажатия кнопки Проверить дизайн кнопку можно увидеть в Рисунок 3-г. Эти результаты легко понять, поскольку они представлены как коэффициенты единства. Эти отношения представляют опыт/производительность для каждого отдельного предельного состояния.. Когда выясняется, что кто-то закончился 1.0, в Положение дел основания станет красным и покажет “Потерпеть поражение”. В противном случае, эта ячейка будет зеленой и будет показывать “Проходить”. Это позволяет легко быстро проверить, какие основы могут нуждаться в настройке или дополнительной работе в процессе проектирования..

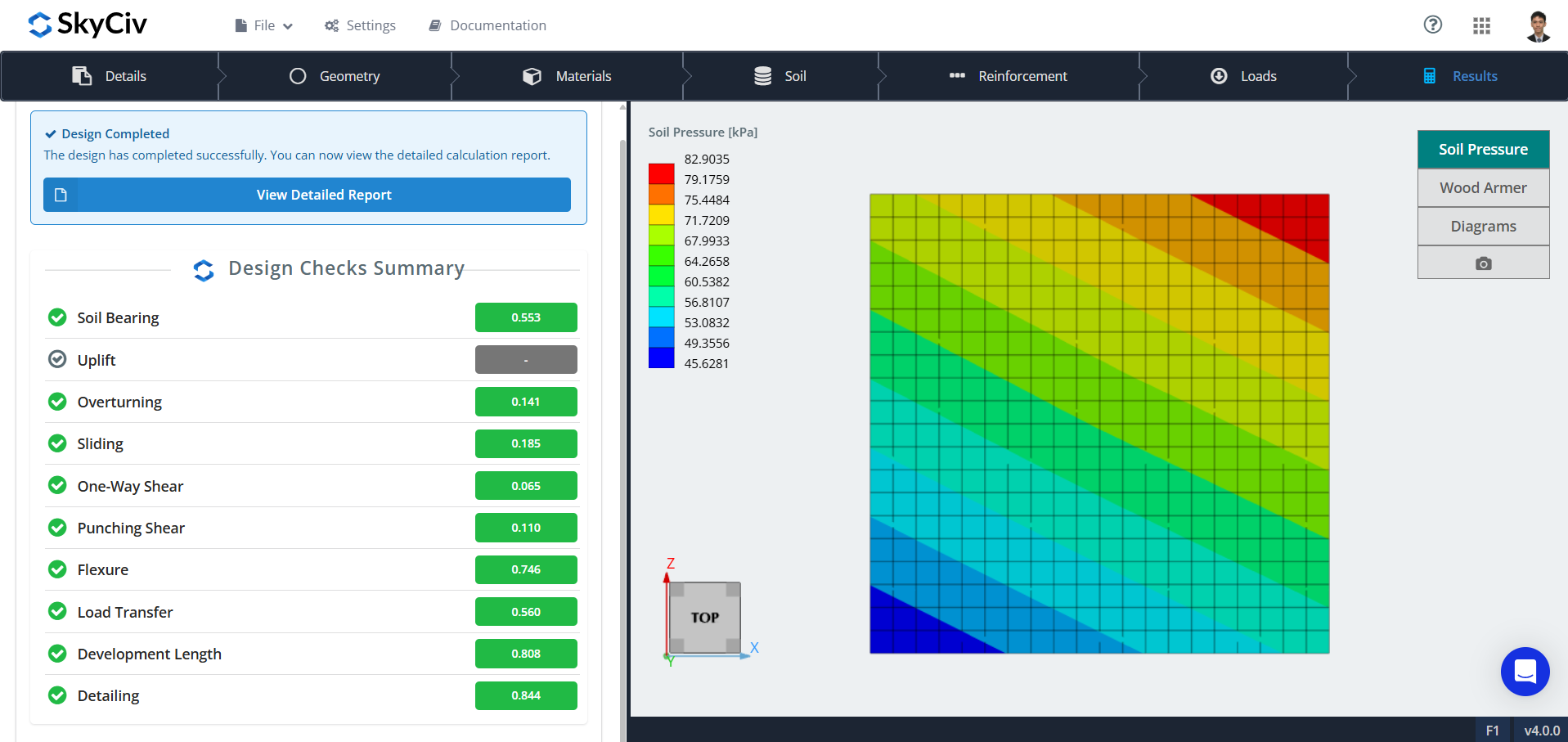

Рисунок 3-г: Результаты проектирования образцов

Как указано в Рисунок 3-г, пять различных предельных состояний, которые проверяются во время проектирования,:

1. Размер фундамента
2. Стабильность, такая как опрокидывание и скольжение
3. Односторонний сдвиг
4. Двусторонний сдвиг
5. прогиб

Чтобы углубиться в отношения единства каждого предельного состояния, инженеры могут просматривать отчеты о проектировании фундамента, которые доступны для каждого фонда. Эти отчеты открывают черный ящик программного обеспечения для проектирования конструкций, предоставляя диаграммы и подробные ручные расчеты вместе в профессиональном PDF-файле, который можно экспортировать и использовать для использования в проекте.. Видеть Рисунки 3-е ниже, чтобы увидеть, как выглядит один из этих отчетов:

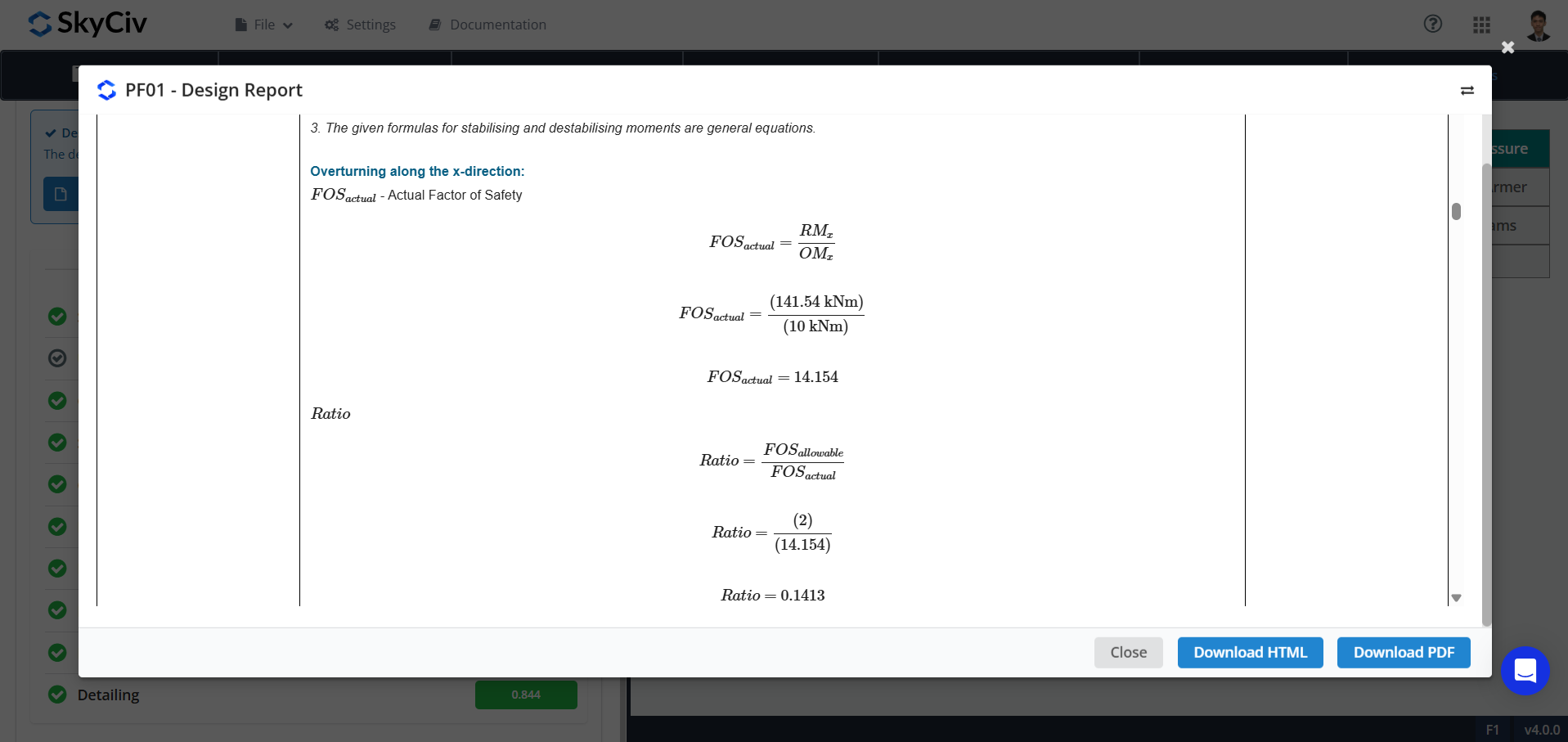

Рисунки 3-е: Пример выдержки из подробного отчета о проектировании фундамента

Альберт Памонаг, М.Анг
Инженер-строитель, Разработка продукта
