Qu'est-ce qu'une fondation

Qu'est-ce qu'une fondation: Une brève introduction à la conception des fondations

En génie civil, les fondations transfèrent les forces de votre système structurel vers une source externe; généralement le sol. En général, le sol a une stabilité infinie, ce qui en fait un endroit idéal pour transférer les charges de votre structure.

Dans un modèle structurel, ceux-ci sont souvent représentés comme Les soutiens ou conditions aux limites. Ils agissent comme un point de terminaison pour un chemin de charge.

Objectif des fondations

Ils aident à maintenir la stabilité structurelle et l'intégrité de ce qu'il supporte tout au long de sa vie. A court terme, ils stabilisent et soutiennent la structure. Plus long terme, si conçu correctement, les fondations résistent au tassement différentiel de la structure et augmentent la durée de vie de la structure.

conception de la fondation, calculateur de fondation en béton

Fondation excavée avec renfort de colonne

(La source: Fondations CNT)

Les fondations servent à plusieurs fins et sont un élément essentiel de toute structure. Voilà quelque, mais pas tout, de ces fins:

  • Répartissez les charges de la colonne sur une plus grande surface
  • Répartissez uniformément les charges de structure inégales
  • Aide à stabiliser la structure contre l'érosion du sol sous la fondation.
  • Aide à la stabilité latérale en conjonction avec les systèmes latéraux de la structure contre les charges latérales du vent et des tremblements de terre.
  • Structure de support et transfert des charges à la terre / aux surfaces de support

Types de fondations

Un aperçu plus détaillé de chacun des types de fondations peut être vu ici à types de fondations, mais en guise d'aperçu, les conceptions de fondation peuvent être classées selon les deux types courants suivants:

Fondations peu profondes

Les fondations peu profondes sont plus courantes et peuvent être trouvées dans presque tous les types de structures. Les fondations peu profondes sont généralement des fondations en béton qui sont moulées contre la terre après l'excavation du site des structures sous le sol. Ils contiennent généralement des armatures en acier pour renforcer les forces internes que la fondation doit subir. Essayez notre Calculatrice gratuite de fondation en béton pour les vérifications de base d'une conception de fondation peu profonde.

qu'est-ce qu'une fondation - fondation peu profonde isolée, conception de la fondation, calculateur de fondation en béton

Un aperçu de la conception de fondations profondes à l'aide de l'outil SkyCiv Foundation Design

Fondations profondes

Les fondations plus profondes sont utilisées plus largement pour les structures extrêmement hautes ou les sites avec des conditions de sol défavorables. habituellement, les fondations plus profondes coûtent plus cher.

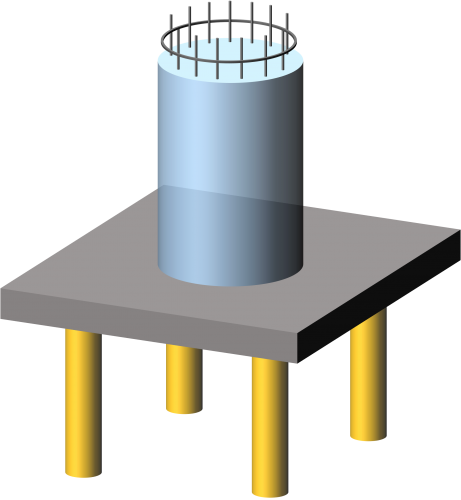

qu'est-ce qu'une fondation - fondation sur pieux,conception de la fondation, calculateur de fondation en béton

Un aperçu de la conception de fondations profondes à l'aide de l'outil SkyCiv Foundation Design

En savoir plus sur les fondations tout au long de la série de tutoriels Foundation.

Principaux aspects de la conception des fondations

Charges

La conception de la fondation comprend généralement un certain nombre de pièces différentes. Un endroit simple pour commencer est avec le charges. Ce sont les charges agissant de la structure sur votre support ou fondation. Ce sont les charges que la fondation doit être conçue pour supporter. Ils comprennent généralement:

P = axial,
Mz = Moment sur Z,
Vz = cisaillement le long de l'axe Z

qu'est-ce qu'une fondation regardant les charges de conception, conception de la fondation, calculateur de fondation en béton

Le sol

Le sol où se trouve la fondation, ou est empilé dans, doit être analysé et vérifié pour sa stabilité. Différents types de sols (l'argile se comporte différemment du sable), cohésion, et l'angle de frottement ne sont que quelques-unes des variables à prendre en compte. La fondation est aussi solide que le sol sur lequel elle se trouve, c'est donc un aspect important de la conception d'une fondation.

La structure de la fondation elle-même

Au dessus semelle isolée, à la fois la colonne, la dalle, et son armature doivent tous être conçus pour. Il s’agit d’assurer la résistance et la stabilité des matériaux de la structure et les forces qui lui sont imposées.

Pour plus d'informations sur ce processus, visite le processus de conception d'une fondation de base.

Calculatrice gratuite de semelles en béton

J'espère que ce tutoriel vous a aidé à mieux comprendre les fondations en ingénierie structurelle. Découvrez notre Calculatrice gratuite de semelles en béton, une version simplifiée de Logiciel de conception de la Fondation SkyCiv, ou inscrivez-vous aujourd'hui pour commencer avec le logiciel SkyCiv!
