¿Cómo calcular diagramas de momento flector?

Tabla de Contenidos

Cálculo del diagrama de momento flector

A continuación se ofrecen instrucciones sencillas sobre cómo calcular el diagrama de momento flector de una viga simplemente apoyada. Estudie este método, ya que es muy versátil (y se puede adaptar a muchos tipos diferentes de problemas. La capacidad de calcular el momento de una viga es una práctica muy común para los ingenieros estructurales y, a menudo, surge en los exámenes de la universidad y la escuela secundaria. Conviene señalar desde el principio, que el software SkyCiv Beam puede mostrar estos los cálculos manuales instantánea y automáticamente! Seguiremos el tutorial de hoy con un ejemplo tomado directamente del módulo de cálculo manual en SkyCiv Beam.

En primer lugar, ¿qué es un momento flectort? Un momento es una fuerza de rotación que ocurre cuando una fuerza se aplica perpendicularmente a un punto a una distancia dada de ese punto. Se calcula como la fuerza perpendicular multiplicada por la distancia desde el punto. Un momento flector es simplemente la flexión que se produce en una viga debido a un momento.

Es importante recordar dos cosas al calcular momentos flectores; (1) las unidades estándar son Nm y (2) cuando la fibra superior se comprime, la flexión se considera positiva. Una vez aclaradas las definiciones, veamos los pasos para calcular un diagrama de momento flector!

Cálculo manual del diagrama del momento flector

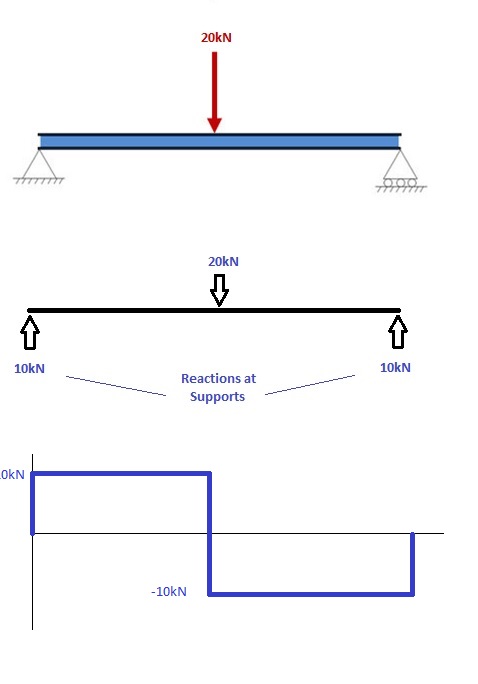

1. Calcule las reacciones en los apoyos y dibuje el diagrama de cuerpo libre (FBD)

Si no está seguro de cómo determinar las reacciones en los apoyos – consulte primero este tutorial. Una vez que tenga las reacciones, dibuje su diagrama de cuerpo libre y Diagrama de fuerza cortante debajo de la viga. Finalmente, el cálculo de los momentos se puede hacer en los siguientes pasos:

calcular el diagrama de momento flector, momento flector de una viga simplemente apoyada, diagrama de momentos

2. De izquierda a derecha, hacer “cortes” antes y después de cada reacción/carga

Para calcular el momento flector de una viga, debemos trabajar de la misma manera que lo hicimos para el diagrama de fuerza cortante. Comenzando en x = 0 nos moveremos a través de la viga y calcularemos el momento flector en cada punto.

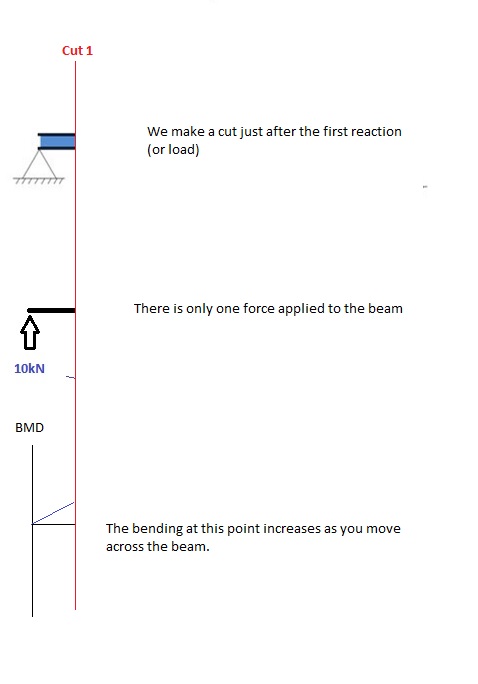

Corte 1

Haga un “corte” justo después de la primera reacción de la viga. En nuestro sencillo ejemplo:

calcular el diagrama de momento flector, momento flector de una viga simplemente apoyada, diagrama de momentos

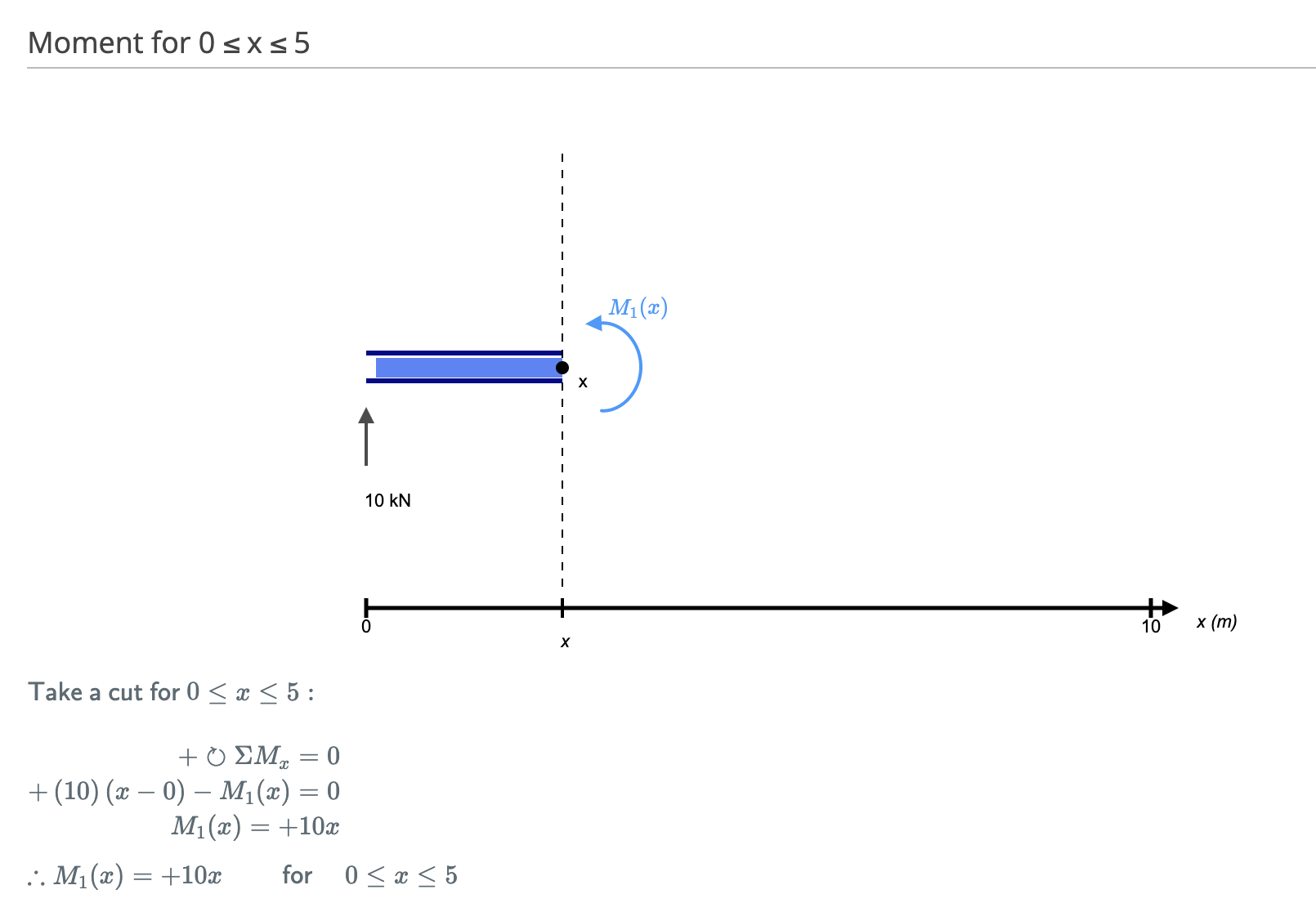

Entonces, cuando cortamos la viga, solo consideramos las fuerzas que se aplican a la izquierda de nuestro corte. En este caso, tenemos una fuerza de 10 kN en dirección ascendente. Ahora, como recordará, un momento flector es simplemente la fuerza x distancia. Entonces a medida que nos alejamos de la fuerza, la magnitud del momento flector aumentará. Podemos ver esto en nuestro DMF. La ecuación para esta parte de nuestro diagrama de momento flector es:

cómo calcular el diagrama de momento flector de una viga, primer corte

[Fuente: SkyCiv Módulo de cálculo manual de una viga]

Corte 2

Este corte se realiza justo antes de la segunda fuerza a lo largo de la viga. Como no hay otras cargas aplicadas entre el primer y el segundo corte, la ecuación del momento flector seguirá siendo la misma. Esto significa que podemos calcular el momento flector máximo (en este caso en el punto medio, o x = 5) simplemente sustituyendo x = 5 en la ecuación anterior:

calcular el diagrama de momento flector, momento flector de una viga simplemente apoyada

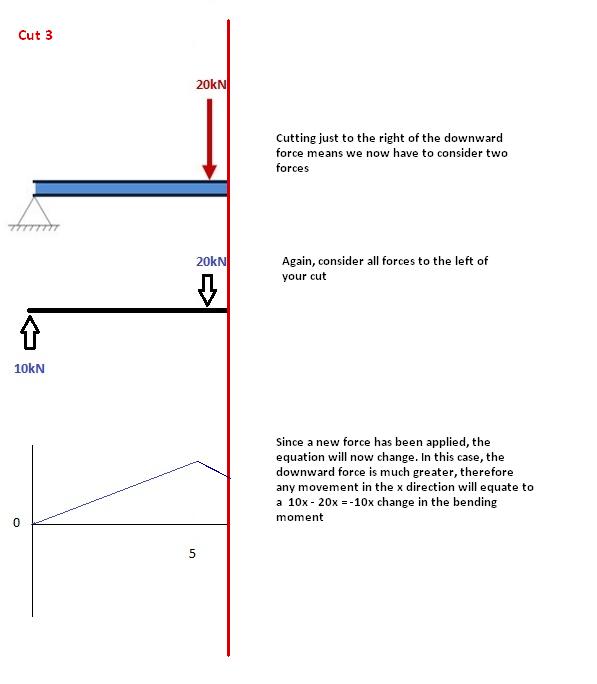

Corte 3

Este corte se realiza justo después de la segunda fuerza a lo largo de la viga. Ahora tenemos DOS fuerzas que actúan a la izquierda de nuestro corte: una reacción en el apoyo de 10kN y una carga descendente de -20kN. Así que ahora debemos considerar ambas fuerzas a medida que avanzamos a lo largo de nuestra viga. Por cada metro que nos movemos a través de la viga, se suma un momento de +10kNm por la primera fuerza y de -20kNm por la segunda.

calcular el diagrama de momento flector, momento flector de una viga simplemente apoyada, diagrama de momentos

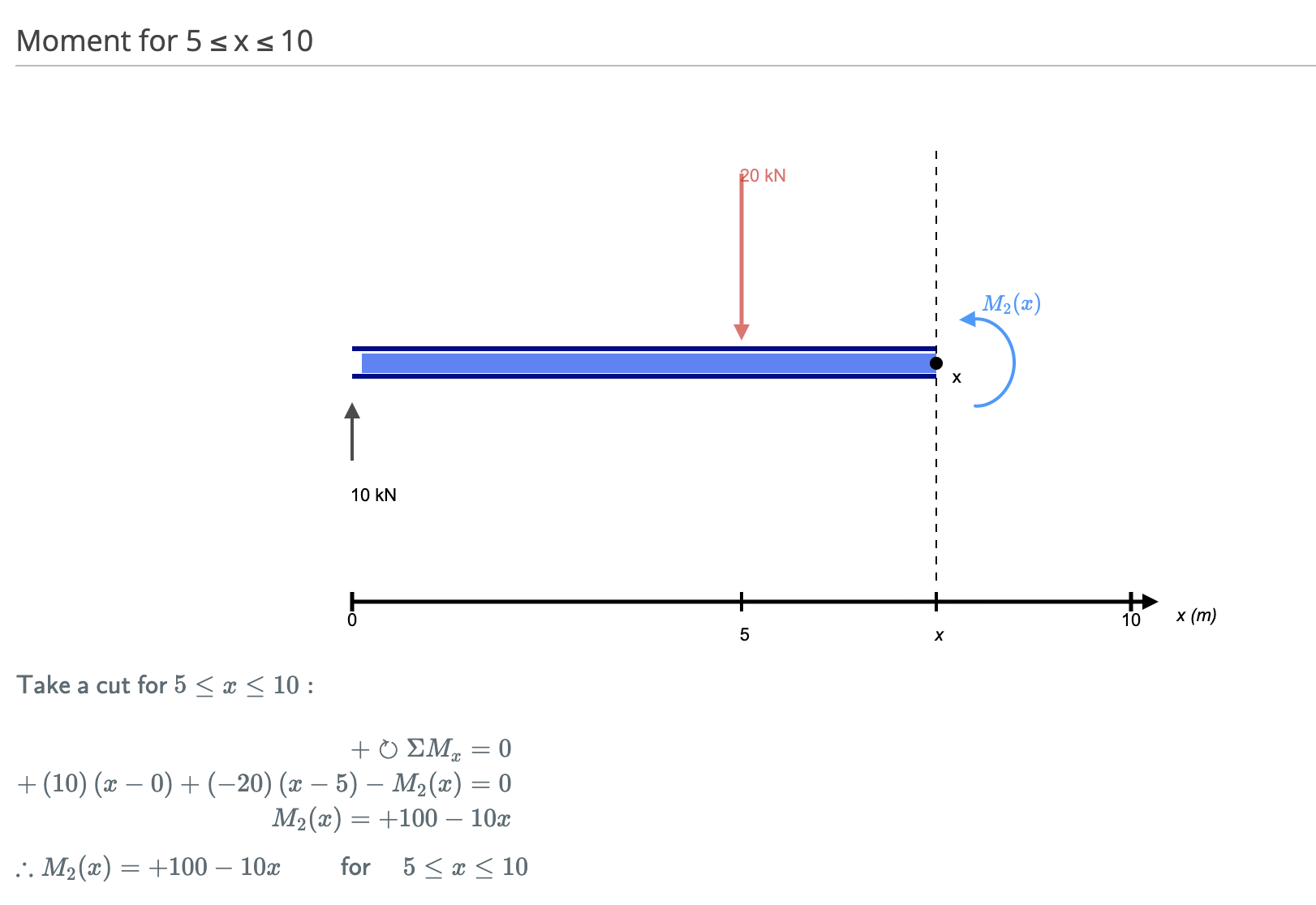

Entonces después del punto x = 5, nuestra ecuación de momento flector se convierte en: M(x) = 50 +10(x-5) – 20(x-5) M(x) = 50 -10(x-5) para 5 ≤ x ≤ 10 NOTA: La razón por la que escribimos (x-5) es porque queremos conocer la distancia solo desde el punto x=5. Cualquier cosa antes de este punto usa una ecuación previa.
calcular el momento flector en una viga: corte del cálculo manual 2
[Fuente: SkyCiv Módulo de cálculo manual de una viga]

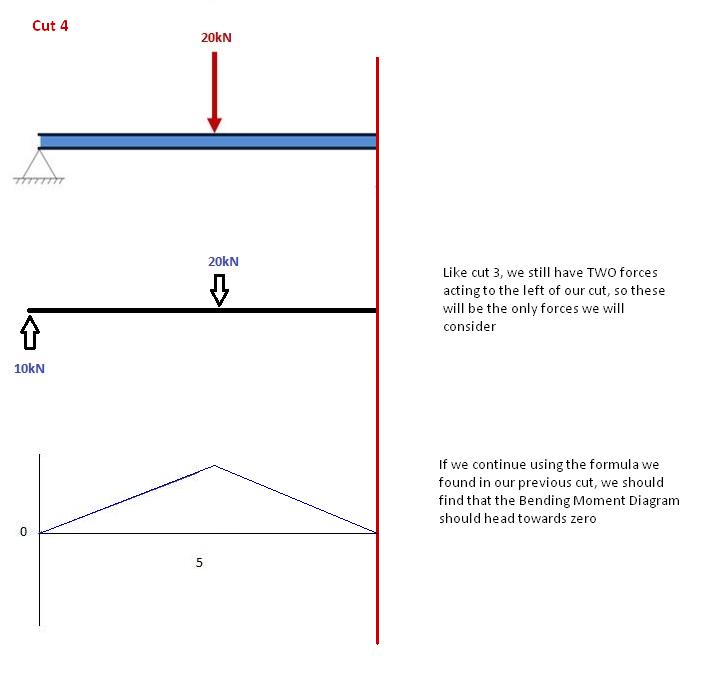

Corte 4

De nuevo, movámonos a la derecha de nuestra viga y hagamos un corte justo antes de nuestra próxima fuerza. En este caso, nuestro próximo corte se hará justo antes de la reacción del apoyo derecho. Como no hay otras fuerzas entre el apoyo y nuestro corte anterior, la ecuación seguirá siendo la misma: M(x) = 50 -10(x-5) para 5 ≤ x≤ 10 Y sustituyamos x=10 en esta ecuación para hallar el momento flector al final de la viga: M(x) = 50 – 10(10-5) = 0kNm Esto tiene mucho sentido. Como nuestra viga es estática (y sin rotación) tiene sentido que nuestra viga deba tener cero momentos en este punto cuando consideramos todas nuestras fuerzas. También satisface una de nuestras condiciones iniciales, que la suma de momentos en el apoyo es igual a cero. NOTA: Si sus cálculos lo llevan a cualquier otro número que no sea 0, ha cometido un error!

calcular el diagrama de momento flector, momento flector de una viga simplemente apoyada, diagrama de momentos
El resultado final, como se muestra en SkyCiv Beam:
ejemplo de diagrama de momento flector de una carga puntual en una viga

Convención de signos para diagramas de momento flector

Hemos explicado arriba cómo calcular el momento flector. Los diagramas de momento flector pueden resultar algo confusos en cuanto a las convenciones de signos. Es posible que vea el mismo diagrama dibujado en direcciones opuestas dependiendo de la fuente. La convención de signos utilizada por SkyCiv se muestra a continuación.

Momento flector positivo:

Si el momento flector es positivo, la fibra superior de la viga está comprimida.

Momento flector negativo:

Si el momento flector es negativo, la fibra inferior de la viga está comprimida.

Esa ha sido una guía para calcular diagramas de momento flector, si desea saber más sobre este tema, visite nuestro Tutoriales de vigas página. Aquí puede encontrar muchos otros tutoriales útiles como fórmula de tensión de flexión o determinar las reacciones en los apoyos.

BONO: Calcule el momento flector con SkyCiv Beam

En nuestra versión de pago de SkyCiv Beam la calculadora le mostrará los cálculos manuales completos y los pasos seguidos para calcular manualmente sus diagramas de momento flector. Simplemente modele su viga usando la calculadora, y pulse resolver. Le mostrará los cálculos paso a paso de cómo dibujar un diagrama de momento flector (incluyendo cortes).

SkyCiv también tiene una Calculadora gratis de vigas para aquellos que quieran probar el software antes de comprometerse con la versión paga. Calcula reacciones en los apoyos, diagramas de fuerza cortante, y deflexión y relaciones respecto al tramo. Así que échele un vistazo ahora o regístrese hoy para comenzar con SkyCiv Beam!

De lo contrario, si está buscando calcular la capacidad a momento flector de una viga en I, pruebe nuestro Calculadora de carga de vigas en I!
