Australiens / Norme néo-zélandaise 4600 pour les structures en acier formées à froid, 2018 Édition
L'AS/NZS 4600:2018 Le module vérifie les éléments en acier formés à froid avec le Méthode de force directe. Il fonctionne dans SkyCiv Structural 3D et prend en charge les restrictions personnalisées le long de chaque membre.
Pour le 2005 edition, voir Conception des membres AS4600.
Avec ce module, vous pouvez:
- Exécuter des contrôles de conception sur AS/NZS 4600:2018 avec la méthode de force directe, y compris:
- Pré-qualification des membres
- Tension axiale
- Compression axiale: capacité des sections, et la capacité des membres à, flambement local et distorsionnel
- Se pencher sur les deux axes: capacité des sections, et la capacité des membres en torsion latérale, flambement local et distorsionnel
- Cisaillement le long des deux axes
- Flexion et cisaillement combinés
- Compression et flexion combinées
- Tension et flexion combinées
- Canaux de conception, Sections en Z, sections de chapeau, canaux dos à dos et boîtiers de canaux à rebord, prismatique ou non prismatique
- Définir des déplacements imposés personnalisés et des pseudo-restrictions le long de chaque membre
- Définir les membres contreventés autour de leur axe mineur (par exemple en mettant des feuilles), ils sont donc vérifiés par rapport aux axes géométriques
- Exportez des rapports PDF détaillés étape par étape
- Exécutez le concepteur SkyCiv (Exécuter le concepteur) pour trouver la section la plus efficace
Prise en charge de la version actuelle

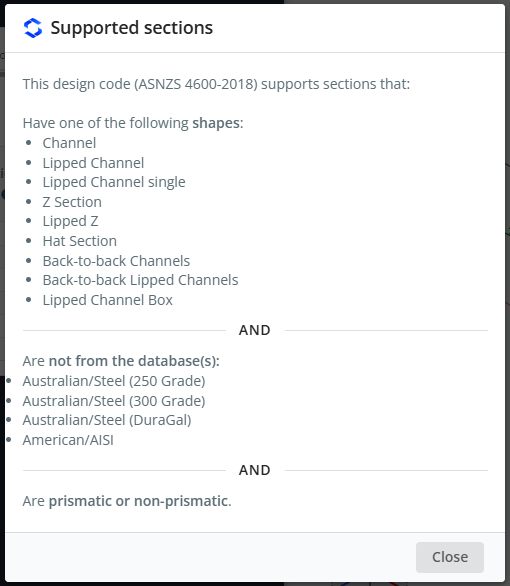

Sections
- le profilé en C
- Canal à lèvres
- Chanson à lèvres unique
- Section Z
- Z à lèvres
- la spécification fournit un traitement intégré de la conception de la résistance admissible
- Chaînes consécutives
- Canaux à lèvres dos à dos
- Boîte de canal LIPPED
Les canaux à lèvres dos à dos et les boîtiers de chaînes à lèvres sont pris en charge uniquement par ce code.. Les sections peuvent être prismatiques ou non prismatiques, et le matériau doit être de l'acier. Les sections ne doivent pas provenir de l'Australian/Steel (250 Noter), Australien/Acier (300 Noter), Australien/Acier (Cher) ou bases de données américaines/AISI.
Pour voir cette liste dans le logiciel, ouvrez le journal et cliquez Afficher les sections prises en charge.
Logiciel
- SkyCiv Structural 3D
AS / NZS 4600-2018 est également répertorié dans le Code de conception liste déroulante de SkyCiv Beam. Cette page décrit le module dans SkyCiv Structural 3D.
Remarque
Les unités doivent être dans Métrique pour utiliser ce module de conception. Dans le modèle, ouvert Paramètres (barre supérieure) > Unités et réglez le système d'unités sur Métrique.

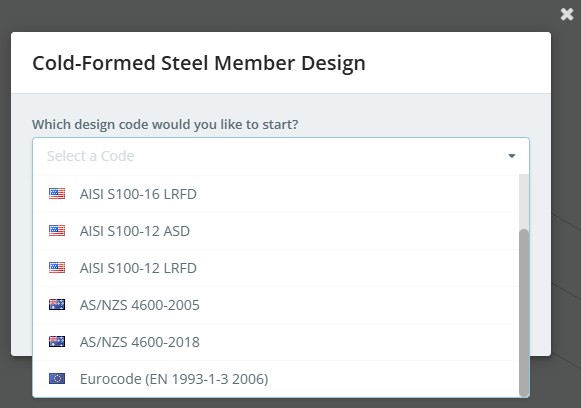

Ouverture du module
- Résoudre le modèle.
- Cliquez sur Conception dans la barre supérieure.
- Dans Sélectionnez un module de conception, choisir Membre en acier formé à froid.
- Dans Quel code de conception souhaitez-vous démarrer?, prendre AS / NZS 4600-2018, puis cliquez Commencer.
Si un module de conception est déjà ouvert, utilisation L'une des fonctions les plus exclusives des modules de conception SkyCiv est les rapports de conception des membres individuels qui sont disponibles en cliquant sur l'une des icônes de rapport sous la colonne Rapport pour chaque membre. dans le Conception menu pour changer de code.
Le panneau de conception s'ouvre sur la gauche, avec le modèle 3D à droite. L'en-tête montre le code, plus Fonctionnalité de demande et Exécuter le concepteur. À droite de la barre d'onglets se trouvent trois boutons:
- les paramètres (engrenage) bouton, qui ouvre Paramètres de conception des membres
- le bouton de journalisation, qui ouvre le Journal de conception des membres
- Vérifier, qui exécute le contrôle de conception
Au démarrage du module, une alerte peut vous indiquer qu'il y a des messages importants. Ils sont présentés dans le Journal de conception des membres, for example "6 members were loaded with default values", ou des membres qui n'ont pas été importés parce que leur section ou leur matériel n'est pas pris en charge. Le journal a un Afficher les sections prises en charge lien.
Les onglets sont Détails, Les facteurs, Matériaux, Sections, Membrures, Contraintes, Charges et Résultats.
Paramètres de conception des membres
Cliquez sur le bouton d'engrenage pour ouvrir Paramètres de conception des membres. Passez la souris sur l'icône ℹ à côté d'un paramètre pour voir sa description.
| Paramètre | Défaut | La description |
|---|---|---|
| Max. nombre de gares | Tout | Le nombre maximum de stations le long de chaque membre où les résultats sont vérifiés: Tout utilise toutes les stations disponibles, ou choisissez jusqu'à 3, 5, 7, 9, 11, 15 ou 51 stations par membre |
| Méthode de combinaison de segments | Des extrémités correspondantes | Comment les segments de l'action unique vérifient (compression et flexion) sont combinés pour les contrôles d'actions combinées. Des extrémités correspondantes combine les segments qui ont les mêmes extrémités. Depuis différents endroits combine, pour chaque combinaison de charges, les segments avec les ratios d'utilité les plus élevés, même s'ils se trouvent à différents endroits le long du membre |
| Remplacer les propriétés du matériau par les valeurs par défaut du code | Coché | Utilise le module élastique E = 200000 MPa et le module de cisaillement G = 80000 MPa au lieu des valeurs du matériau dans le modèle. Lorsque décoché, E est tiré du matériau du modèle et G est calculé à partir de E et de son coefficient de Poisson |
| Utiliser les équations de Glauz-Shafer | Décoché | Utilise les équations de Glauz & Schäfer (2022), Prédiction de la résistance à la flexion des sections en acier formées à froid asymétriques par rapport à l'axe de flexion. Cela affecte la capacité de flexion des sections et des éléments autour de l'axe non symétrique. |
| Afficher le tableau avec les résultats de tous les LC | Décoché | Ajoute aux contrôles des rapports des membres, là où disponible, un tableau avec les résultats de toutes les combinaisons de charges |
Il n'y a aucun paramètre pour exécuter les vérifications sur les axes géométriques pour tous les membres. Pour vérifier les membres par rapport aux axes géométriques, utilisation Renforcement des axes mineurs dans le Contraintes languette (voir Contreventement des petits axes en dessous de Contraintes ci-dessous).
Comme le note la boîte de dialogue, des conseils techniques doivent être utilisés lorsque vous modifiez ces paramètres. Cliquez sur sauver postuler.

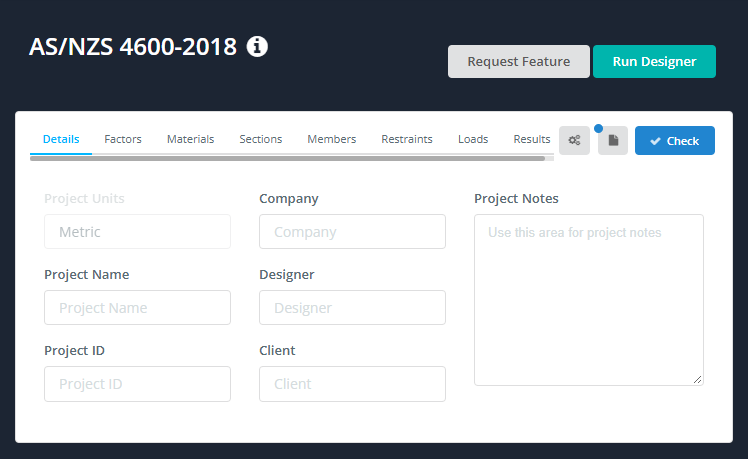

Détails
Sur le Détails onglet vous pouvez saisir les détails du projet. Vous n'êtes pas obligé de les remplir, mais tout ce que vous entrez est affiché dans le détails du projet tableau de vos rapports. Unités de projet montre Métrique et ne peut pas être modifié ici.

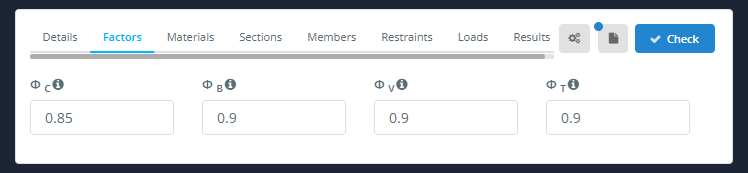

Les facteurs
Ce logiciel Les facteurs L'onglet montre les facteurs de réduction de capacité:
| Facteur | La description | Défaut |
|---|---|---|
| PhiC | Compression | 0.85 |
| PhiB | Pliant | 0.9 |
| PhiV | Tondre | 0.9 |
| PhiT | Tension | 0.9 |
Si un membre n'est pas pré-qualifié (Clause 1.6.3(c)(je)), PhiC, PhiB et ΦV sont réduits à 0.8. Les facteurs utilisés pour chaque membre sont répertoriés dans son rapport sous Facteurs d’état limite de résistance, avec leurs références de clause.

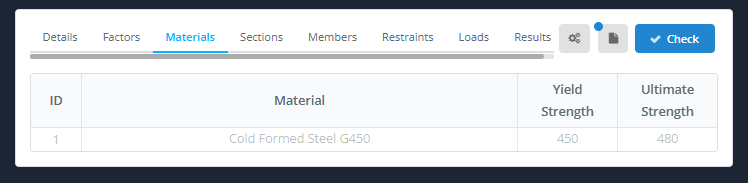

Matériaux
Ce logiciel Matériaux L'onglet répertorie les matériaux utilisés par les éléments conçus, avec leur Limite d'élasticité et Force ultime. Le tableau est renseigné à partir du modèle et ne peut pas être modifié ici. Pour changer un matériau, revenir au modèle.

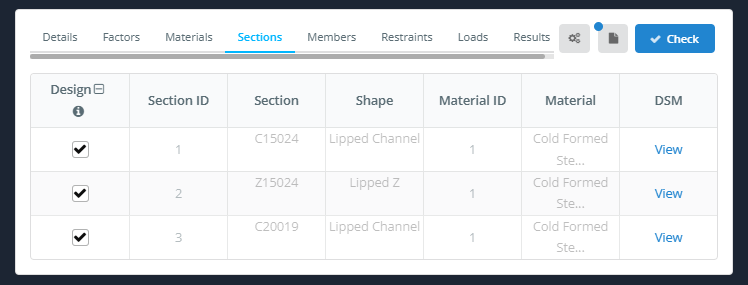

Sections
Ce logiciel Sections L'onglet répertorie les sections utilisées par les membres conçus. Les données de coupe proviennent du modèle et ne peuvent pas être modifiées ici.
- Conception: cochez la case pour désigner les membres qui utilisent cette section. L'icône dans l'en-tête de colonne fait basculer toutes les lignes.
- ID de section, Section, Forme, Identifiant du matériau et Matériau: tiré du modèle.
- DSM: Cliquez sur Visualisation pour voir les facteurs DSM de la section.

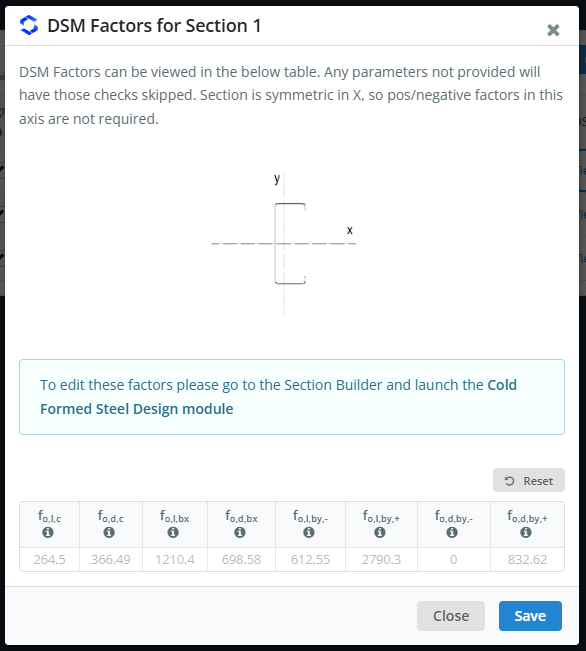

Ce logiciel Facteurs DSM pour la section n La boîte de dialogue affiche une esquisse de la section avec ses axes, et les contraintes de flambage élastique (en MPa) utilisé par la méthode de force directe:
| Symbole | Contrainte de flambage |
|---|---|
| Fle,l,c | Flambage local, compression |
| Fle,d,c | Flambage par distorsion, compression |
| Fle,l,boîte | Flambage local, se pencher sur x |
| Fle,d,boîte | Flambage par distorsion, se pencher sur x |
| Fle,l,par,- et fle,l,par,+ | Flambage local, je me penche sur toi (négatif et positif) |
| Fle,d,par,- et fle,d,par,+ | Flambage par distorsion, je me penche sur toi (négatif et positif) |
Tout facteur qui n'est pas fourni voit sa vérification ignorée. Pour une section symétrique par rapport à un axe, les facteurs positifs et négatifs autour de cet axe ne sont pas nécessaires.
Les sections Z et les sections Z à lèvres ont également les mêmes facteurs concernant les axes géométriques., avec un g indice (par exemple fle,l,c,g). Ils ne sont utilisés que par les membres soutenus autour de leur petit axe. (voir Contreventement des petits axes en dessous de Contraintes ci-dessous). Si un facteur d'axes géométriques n'est pas disponible, le facteur des axes principaux est utilisé à la place: l' Journal de conception des membres répertorie les sections qui en manquent certaines, et les rapports des membres concernés le disent. Les valeurs ne peuvent pas être modifiées ici: pour les changer, aller au Générateur de sections et lancez le Conception en acier formé à froid module.

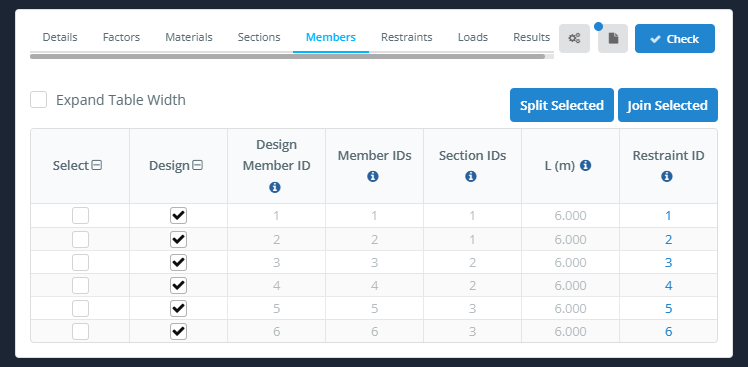

Membrures
Ce logiciel Membrures l'onglet répertorie les membres de la conception. Chaque membre de conception est composé d'un ou plusieurs membres modèles.
- Agrandir la largeur du tableau: élargit la table.
- Diviser la sélection et Rejoindre la sélection: diviser les membres de conception sélectionnés, ou rejoignez-les en un seul membre de conception.
| Colonne | La description |
|---|---|
| Sélectionner | Coche la ligne, par exemple pour diviser ou rejoindre des membres |
| Conception | Cochez pour inclure la barre dans le contrôle de conception, décochez pour le laisser de côté |
| ID de membre de conception | L'ID du membre de conception |
| la direction de la travée n'a pas besoin d'être identifiée | Le membre modèle(s) qui composent le membre de conception |
| ID de section | La section(s) du membre de conception |
| L (m) | La longueur de l'élément de conception |
| ID de retenue | L'ensemble de contention utilisé par le membre. Cliquez dessus pour ouvrir cette retenue dans le Contraintes languette |
ID de membre de conception, la direction de la travée n'a pas besoin d'être identifiée, ID de section et L (m) proviennent du modèle et ne peuvent pas être modifiés ici. Les longueurs efficaces et les facteurs K ne sont pas saisis dans cet onglet: ils viennent du Contraintes languette.

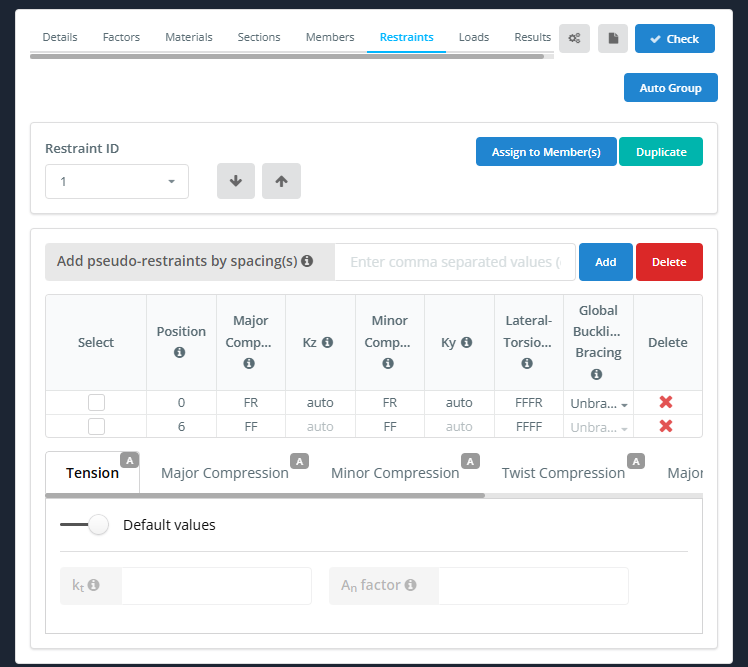

Contraintes
AS / NZS 4600:2018 prend en charge les restrictions personnalisées, afin que vous puissiez ajouter vos propres contraintes à utiliser dans les calculs. Pour une description complète, voir notre documentation sur contraintes des membres.
- Groupe automatique: donne aux membres similaires le même identifiant de contrainte.
- ID de retenue: sélectionne l'ID de retenue à afficher ou à modifier. Utilisez les flèches vers le bas et vers le haut pour accéder à l'ID suivant ou précédent.
- Attribuer au membre(s): attribue l'ID de contrainte actuel aux membres.
- Dupliquer: copie l'ID de retenue actuel vers un nouvel ID.
Le tableau de retenue est renseigné à partir des modèles de supports et de liaisons. Par exemple, un élément soutenu aux deux extrémités obtient une rangée à chaque extrémité.
| Colonne | La description |
|---|---|
| Sélectionner | Coche la ligne, par exemple pour lui appliquer une retenue standard |
| Position | Distance de la retenue depuis le début du membre |
| Compression majeure | 2-code de retenue clé (F ou R) pour flambement par flexion dans les grands axes |
| Kz | Facteur de longueur efficace pour le grand axe (auto par défaut) |
| Compression mineure | 2-code de retenue clé (F ou R) pour le flambement par flexion dans les petits axes |
| Ky | Facteur de longueur efficace pour le petit axe (auto par défaut) |
| Torsion latérale | 4-code de retenue clé (F, R ou S) pour le déversement |
| Contreventement de flambement global | Sans renfort, Haut, Bas ou Les deux. Si le dispositif de retenue en torsion latérale soutient complètement une bride, le contrôle de flambement global est ignoré pour les cas couverts par le contreventement. Passez la souris sur l'icône ℹ pour plus de détails |
| Renforcement des axes mineurs | Cochez si la barre est continuellement contreventée autour de son petit axe., par exemple en mettant des feuilles. Il s'applique à l'ensemble de l'ID de retenue, voir Contreventement des petits axes ci-dessous |
| Supprimer | Supprime la ligne de restriction |

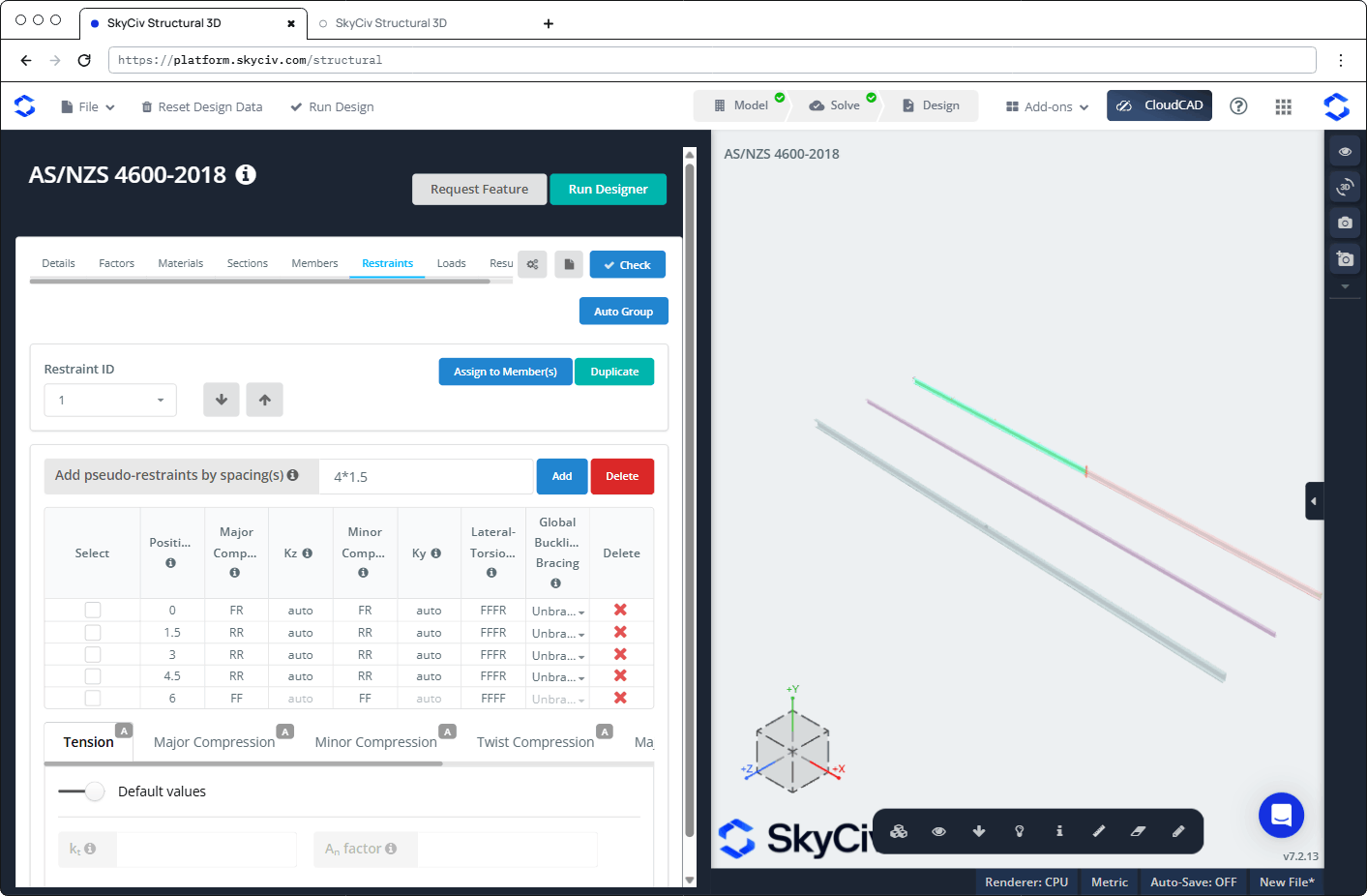

Pour ajouter des pseudo-contraintes (déplacements imposés qui ne sont pas modélisés), entrez les espacements dans Ajouter des pseudo-restrictions par espacement(s) et cliquez Ajouter. Vous pouvez saisir une liste séparée par des virgules (par exemple 1.5,1.5,1.5), utiliser l'opérateur de multiplication (4*1.5), ou utilisez le < l'opérateur doit installer autant de dispositifs de retenue que possible. Cliquez sur Supprimer près de Ajouter supprimer toutes les pseudo-contraintes.
Les pseudo-restrictions sont ajoutées au fur et à mesure de leur publication (FR et €€€€), ils n'ont donc aucun effet jusqu'à ce que vous changiez leurs codes. Dans l'exemple ci-dessous, 4*1.5 ajoute des lignes à 1.5, 3 et 4.5 je suis sur un 6 m membre.
Sous le tableau se trouvent des sous-onglets, chacun avec un A (automatique) badge par défaut:
- Tension: avec Valeurs par défaut sur, les valeurs par défaut sont utilisées. Éteignez-le pour saisir le vôtre:
- kt: facteur de correction pour la répartition des forces dans un élément tendu. La valeur par défaut suppose une distribution de force non uniforme, par AS/NZS 4600:2018 Clause 3.2.3.2.
- An facteur: facteur qui réduit la surface brute à la surface nette. La valeur par défaut est 0.85, qui suppose une connexion boulonnée.
- Compression majeure (Lz, Kz), Compression mineure (LY, KY), Compression par torsion (LX, KX), Torsion latérale majeure (Lb, kLT, Cb) et Torsion latérale mineure (Lb, kLT): par défaut, Déterminer à partir des contraintes (tel que défini dans le tableau des contraintes) est allumé. Désactivez-le pour saisir vos propres valeurs pour l'ensemble du membre. Sous Contraintes standards, cliquez sur une icône pour appliquer une restriction standard aux lignes sélectionnées.
Contreventement des petits axes
Cocher Renforcement des axes mineurs lorsque l'élément est continuellement contreventé autour de son petit axe, par exemple par tôle fixée sur une panne ou une poutre. ensuite:
- Le moment de flexion autour du petit axe (MY*) de l'analyse est ignoré, et pris comme zéro dans toutes les combinaisons de charges et contrôles.
- Les contrôles de conception sont effectués sur axes géométriques de la section au lieu de ses axes principaux. Cela ne modifie que les résultats des sections dont les axes principaux pivotent., comme les sections Z. Pour sections Z et sections Z à lèvres, les facteurs DSM sur les axes géométriques sont utilisés (voir Sections au dessus).
Le paramètre s'applique à l'ensemble du membre: le cocher ou le décocher dans n'importe quelle ligne modifie toutes les positions de l'ID de retenue, et donc tous les éléments de conception auxquels l'ID de retenue est attribué. Les membres qui utilisent la même section mais qui ne sont pas contreventés sont vérifiés comme d'habitude, sur les axes principaux.
Renforcement des axes mineurs ne peut être coché que lorsqu'aucun segment n'est Sans renfort dans le Contreventement de flambement global colonne: la première rangée et chaque rangée intermédiaire dont le code de torsion latérale ne commence pas par FR doit être réglé sur Haut, Bas ou Les deux. Sinon les cases sont désactivées et décochées, et redéfinir un segment sur Sans renfort les décoche. La case à cocher de la dernière ligne est toujours désactivée, car la dernière position ne démarre pas un segment. Passez la souris sur l'icône ℹ dans l'en-tête de colonne pour plus de détails.
Au rapport d'un membre arc-bouté autour de son petit axe:
- Ce logiciel Contraintes la section a un Renforcement des axes mineurs notez ci-dessous la saisie de l'utilisateur.
- Le tableau des actions internes affiche MY* as "-", avec une note que le moment de l'axe mineur est ignoré et que les contrôles sont effectués autour des axes géométriques.
- Les contrôles de flexion des petits axes, et le contrôle combiné du cisaillement et de la flexion des petits axes, dire qu'ils ne sont pas nécessaires parce que le membre est soutenu autour de son petit axe.
- Le croquis de coupe montre les axes géométriques, et les propriétés de la section les concernant ont un g indice au lieu de p (par exemple Zxg et Sxg). Pour les sections Z, a DSM factor shown with "(valeur des axes géométriques non disponible, valeur des axes principaux utilisée)" est le facteur des axes principaux, et les contrôles concernés affichent un avertissement indiquant que les facteurs DSM des axes principaux ont été utilisés à la place.

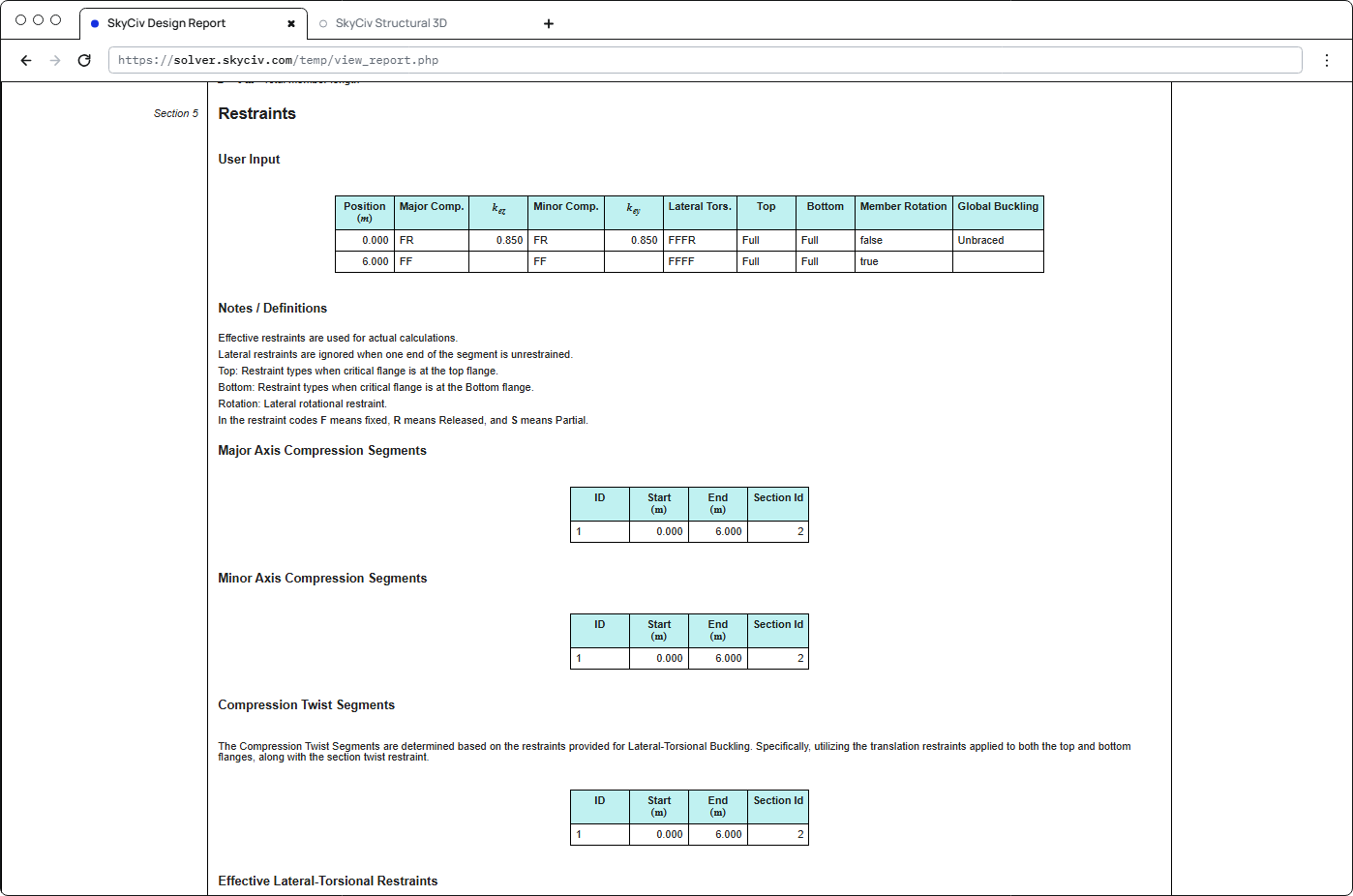

Restrictions dans le rapport
Ce logiciel Contraintes La section de chaque rapport de membre montre les moyens de contention qui ont été utilisés.: la saisie de l'utilisateur (positionner, codes de retenue, knon et khé, retenue des brides supérieure et inférieure, rotation des éléments et contreventement global), les segments de compression du grand axe et du petit axe, les segments de torsion de compression, les retenues latérales-torsionnelles efficaces et les segments pour chaque combinaison de charges.

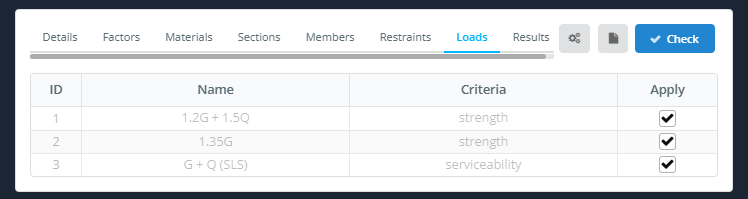

Charges
Ce logiciel Charges L'onglet répertorie les combinaisons de charges du modèle, avec leur Nom et Critères. Cocher Appliquer pour chaque combinaison de charges que vous souhaitez inclure. Les combinaisons de facilité d'entretien sont répertoriées et peuvent être cochées, mais aucun contrôle de fonctionnement n'est effectué.

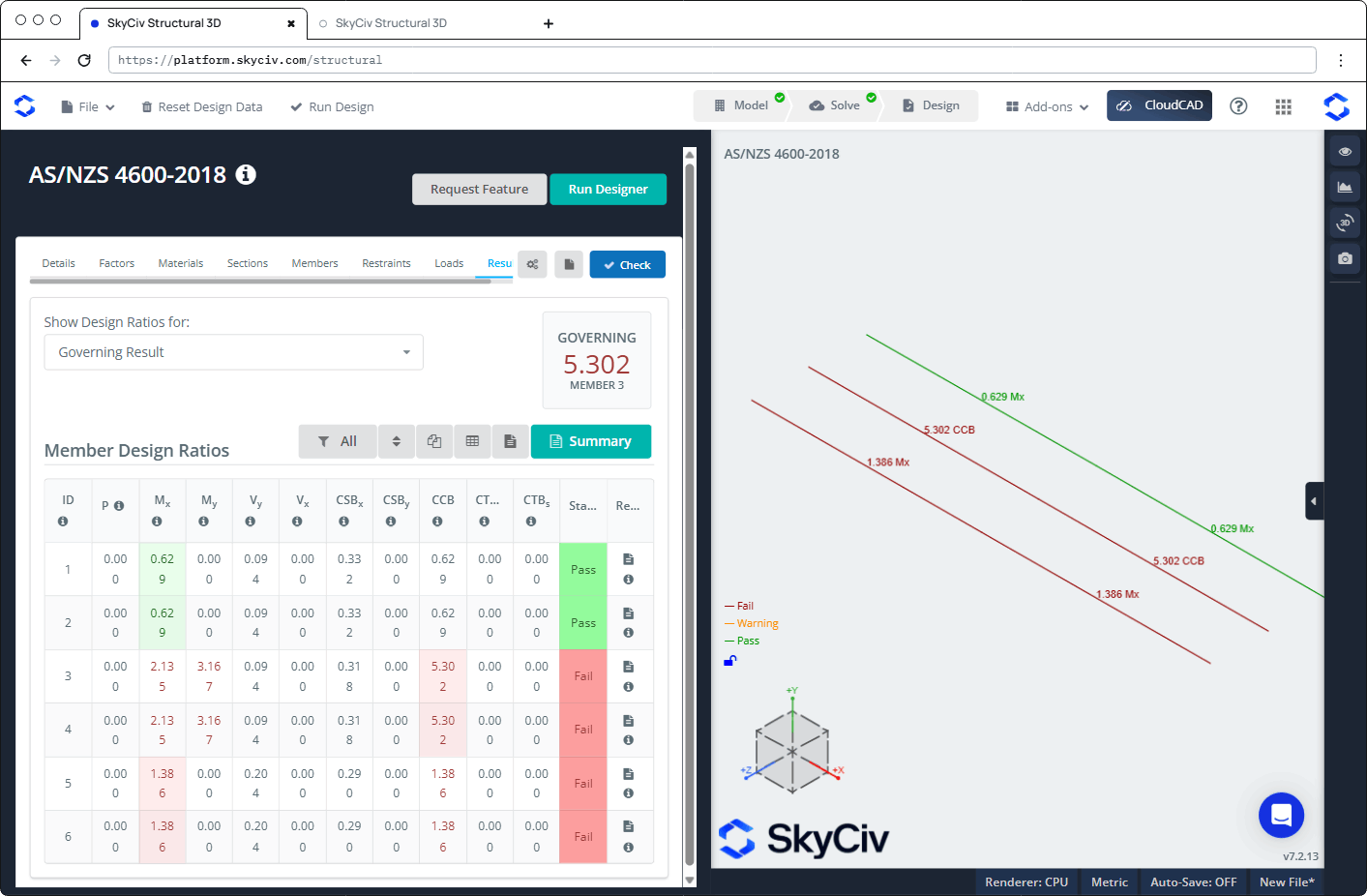

Résultats
Cliquez sur Vérifier pour exécuter le contrôle de conception. Ce logiciel Résultats l'onglet montre:
- Afficher les rapports de conception pour: choisit quels ratios sont affichés, par exemple Résultat déterminant, Membres ayant échoué, ou un seul chèque.
- GOUVERNANT: le ratio le plus élevé et son membre.
- Une barre d'outils pour filtrer (Tout), trier, copie, afficher le tableau et ouvrir le rapport, plus a Résumé bouton pour le rapport de synthèse.
- Ce logiciel Ratios de conception des membres table, avec un Statut (Passer ou Échouer) et un rapport icône pour chaque membre. Passez la souris sur l'icône ℹ dans un en-tête de colonne pour voir la clause à laquelle elle fait référence.
| Colonne | Vérifier | Clause |
|---|---|---|
| P | Axial (traction ou compression) | 3.2 ou 7.2.1 |
| MX | Se pencher sur x | 7.2.2 |
| MY | Se pencher sur toi | 7.2.2 |
| VY | Cisaillement le long de y | 7.2.3 |
| VX | Cisaillement selon x | 7.2.3 |
| CSBX | Cisaillement et flexion combinés, à propos de x | 7.2.3 |
| CSBY | Cisaillement et flexion combinés, à propos de toi | 7.2.3 |
| BCC | Compression et flexion combinées | 7.2.4 |
| CTBm | Tension et flexion combinées, capacité des membres | 7.2.5(1) |
| CTBs | Tension et flexion combinées, capacité des sections | 7.2.5(2) |
Dans la vue 3D, chaque membre est coloré Échouer, Avertissement ou Passer et étiqueté avec son ratio directeur.
Contrôles effectués
| Vérifier | AS / NZS 4600:2018 référence |
|---|---|
| Pré-qualification des membres (définit Φ) | Clause 1.6.3 |
| Tension axiale, capacité des sections | Section 3.2 |
| Compression axiale, capacité des sections | Section 7.2.1.3 |
| Compression axiale, capacité des membres (global, flambement local et distorsionnel) | Section 7.2.1 |
| Se pencher sur x et y, capacité des sections | Section 7.2.2.3.2 |
| Se pencher sur x et y, capacité des membres (torsion latérale, flambement local et distorsionnel), y compris la flexion positive et négative autour de y pour les sections à symétrie unique | Section 7.2.2.1 |
| Cisaillement le long de y (la toile) et le long de x (bride) | Section 7.2.3 |
| Flexion et cisaillement combinés, À propos des deux axes | Eq. 7.2.3(9) |
| Compression axiale et flexion combinées | Eq. 7.2.4 |
| Capacité combinée de tension axiale et de flexion des sections | Eq. 7.2.5(2) |
| Tension axiale combinée et capacité de flexion des éléments | Eq. 7.2.5(1) |
Le module ne vérifie pas les limites d'élancement, la flèche (facilité d'entretien), paralysie ou torsion de l'âme.

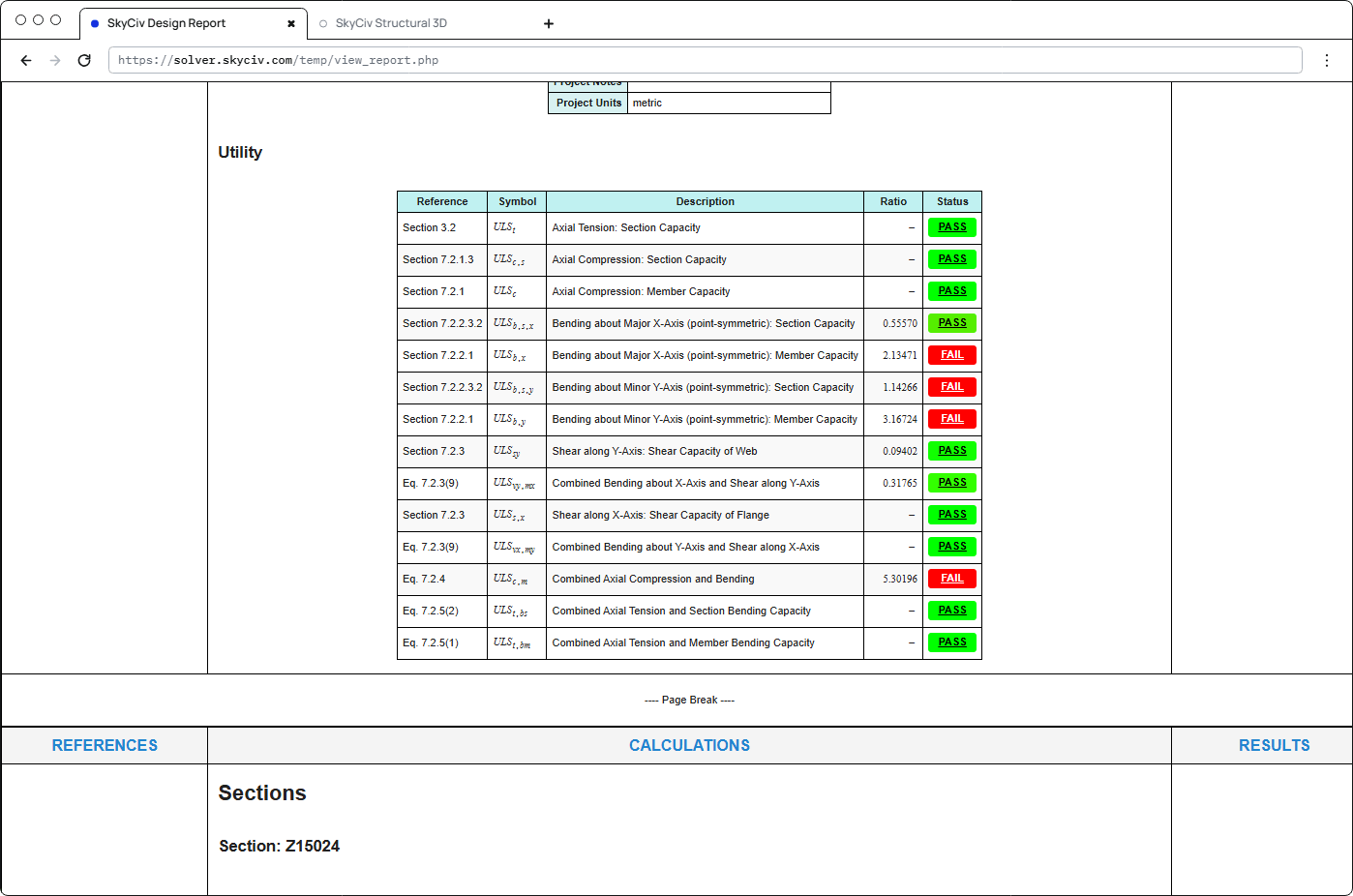

Rapports
Cliquez sur l'icône de rapport dans la page d'accueil d'un membre. rapport colonne pour ouvrir son rapport de conception. Il s'ouvre dans un Rapport de conception pour le membre n° n dialoguer avec Fermer, Ouvrir dans un nouvel onglet, Télécharger HTML et Télécharger le PDF boutons. The report is titled "AS/NZS 4600-2018 – Direct Strength Method", et contient:
- détails du projet
- Utilitaire: chaque chèque avec sa référence, symbole, description, ratio et statut
- Sections: les dimensions et propriétés de la section
- États limites ultimes: Pré-qualification des membres, Facteurs d’état limite de résistance, Actions internes des membres, Membre et restrictions, suivi de chaque vérification étape par étape

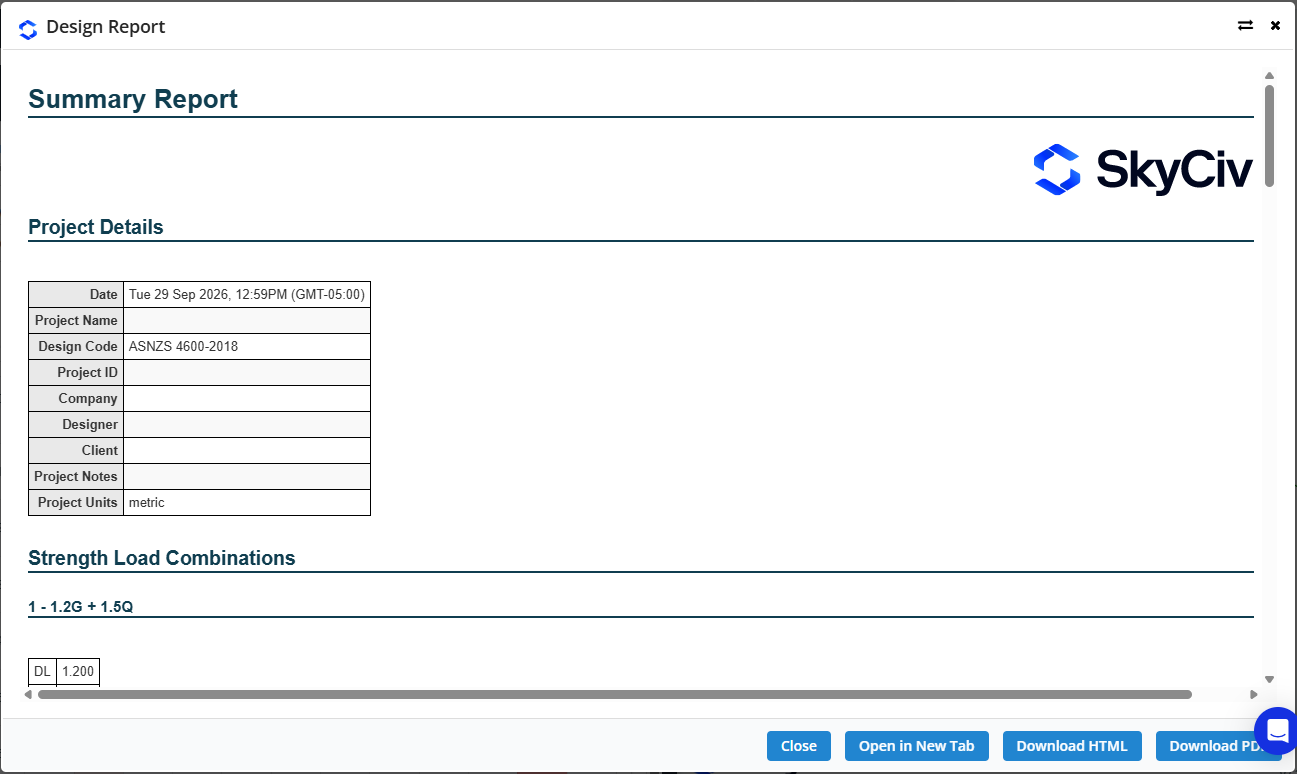

Cliquez sur Résumé dans l'onglet Résultats pour ouvrir le Rapport sommaire. Il répertorie les détails du projet (y compris le code de conception), les combinaisons de charges de résistance avec leurs facteurs, et les résultats pour tous les membres.
