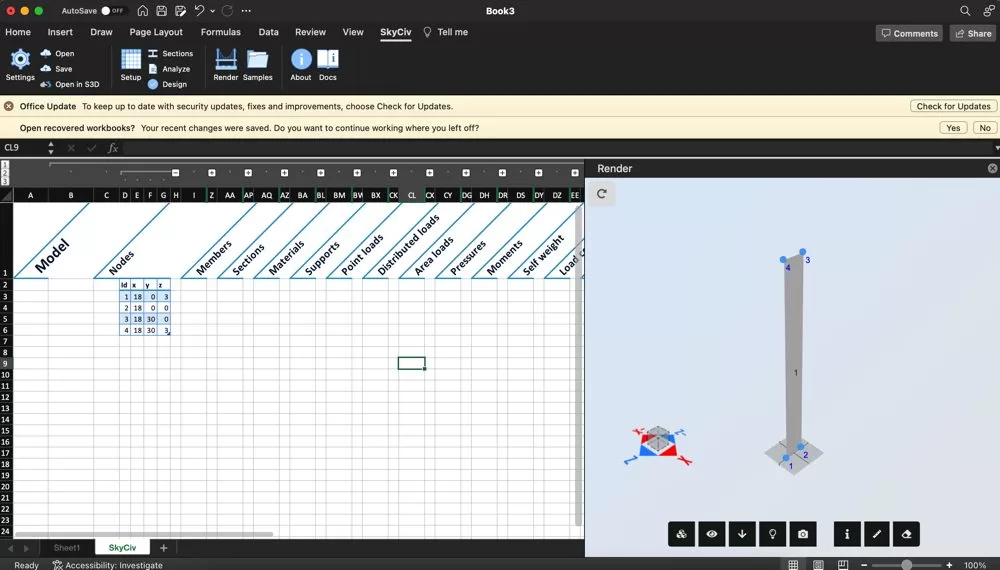

Excel es una herramienta extremadamente poderosa ya que las fórmulas integradas facilitan los cálculos de geometría compleja.. SkyCiv tiene una instalación de un clic disponible para nuestro complemento de Excel. Agregar algunos parámetros, luego usando los cálculos estándar (en este caso porque, PECADO) para construir tu modelo de silo.

El complemento sería el método preferido si esta es una estructura común. Dedicar más tiempo a generar modelos a partir de unos pocos parámetros ahorraría horas a largo plazo. Guardar esta plantilla para usarla una y otra vez en sus estructuras de silos sería un gran ahorro de tiempo.!

Al modelar silos, a menudo es más fácil comenzar con un solo elemento y luego rotar ese elemento para formar la base de su modelo. Queremos crear una sola tira., que está fuera del centro, luego gire sobre ese punto central para completar la estructura. Para hacer esto, haremos algunos cálculos simples para comprender cuántos segmentos necesitaremos y el grado entre segmentos:

• Diámetro de la estructura, en este ejemplo, 6pie
• Queremos crear un 'circular'’ estructura dividida en 60 segmentos
• Por lo tanto, nosotros necesitamos 360/60 = 6 grados entre cada segmento
• La posición de cada tira se puede calcular usando COS & SIN el diámetro

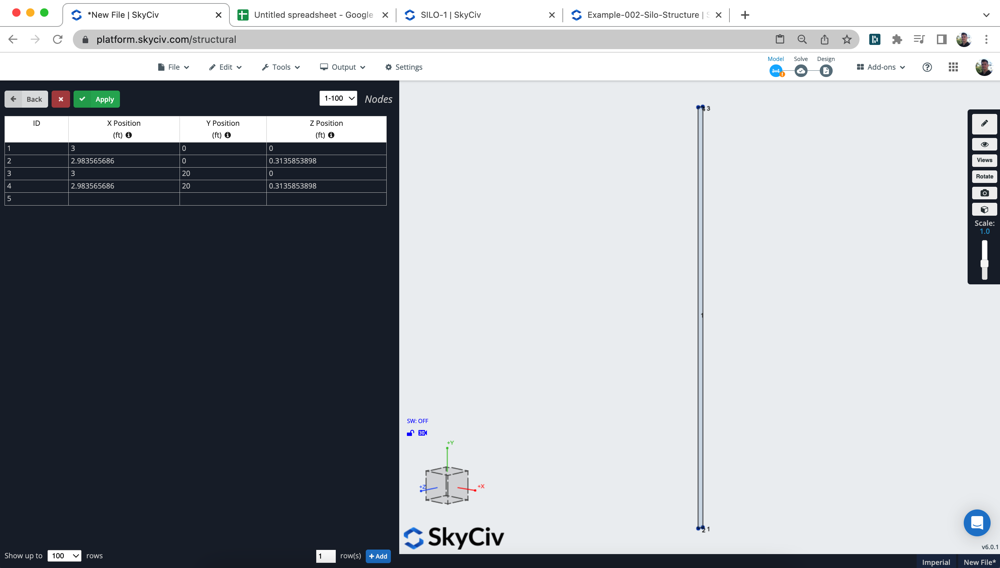

Ingresando estos nodos en la hoja de datos para formar los nodos de esquina para nuestra primera placa. Puede agregar un plato rápidamente (a) resaltando todos los nodos (2) luego haga clic derecho en la GUI y haga clic en Agregar placa. El software colocará automáticamente sus nodos en el sentido de las agujas del reloj y agregará la placa por usted! Esto se vuelve aún más útil cuando llega el momento de agregar nuestras placas superiores e inferiores más complejas..

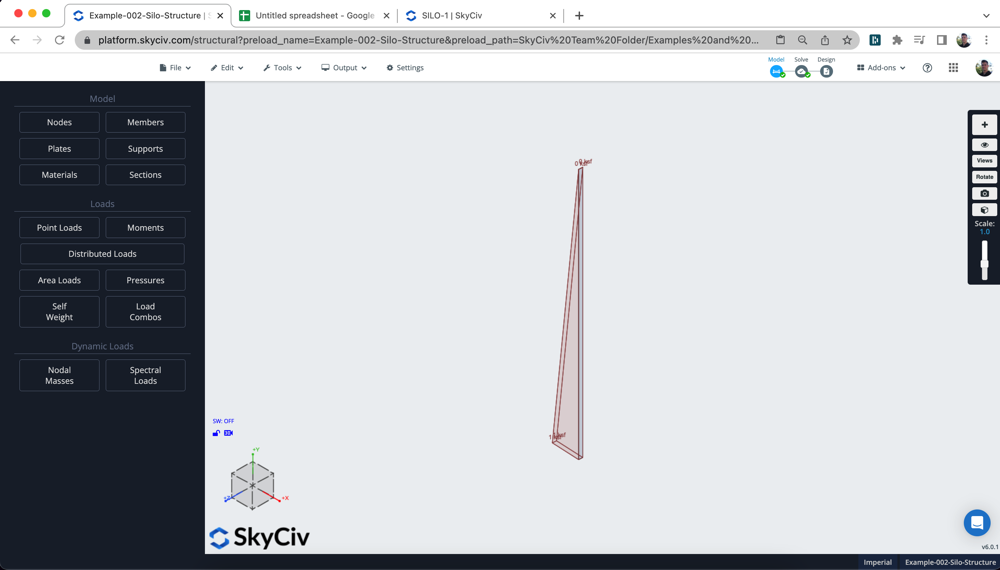

Uso de presiones lineales, podemos agregar presiones hidrostáticas para simular las presiones crecientes aplicadas desde el agua o cualquier otro líquido que esté presente en su silo. Nuestro plan aquí es construir un solo segmento, con una sola presión:

Las presiones lineales se suman sumando P1, P2, P3 (los tres nodos para dictar la dirección de la presión) y luego M1,M2,M3 (la magnitud de las presiones para cada uno de esos puntos). En el ejemplo anterior, puede ver que hemos agregado 1kip para los dos primeros puntos, y 0kip para el tercer punto – creando una presión triangular.

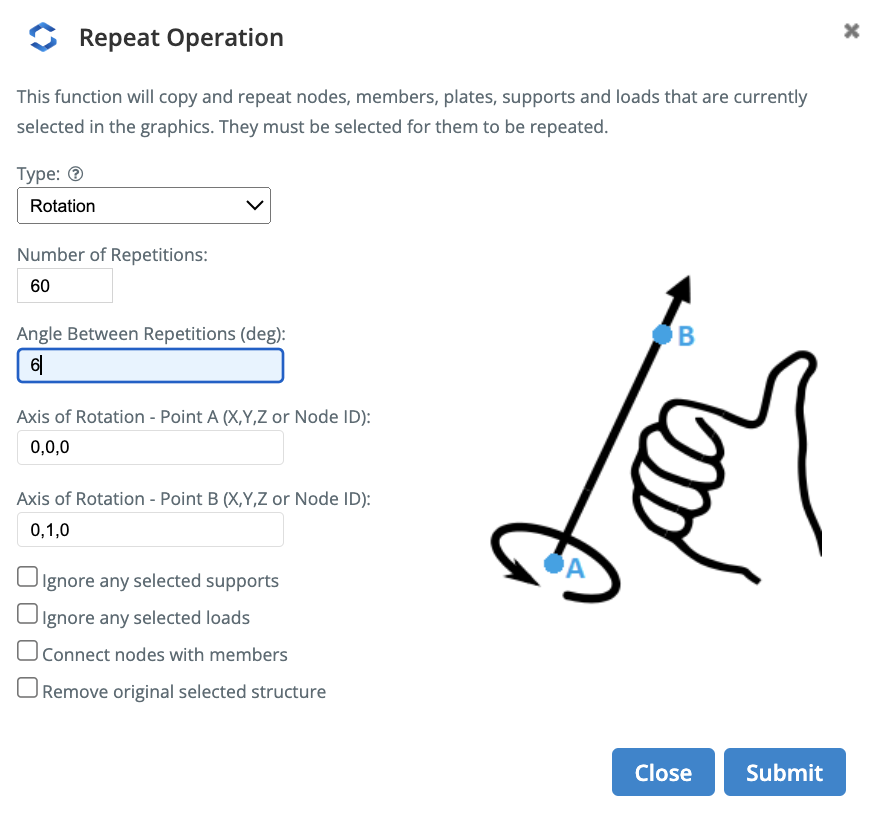

Una vez que esté satisfecho con su tira única, es hora de rotar/repetir. Resalta tu tira, luego haga clic en Operaciones – Girar, que mostrará la siguiente entrada:

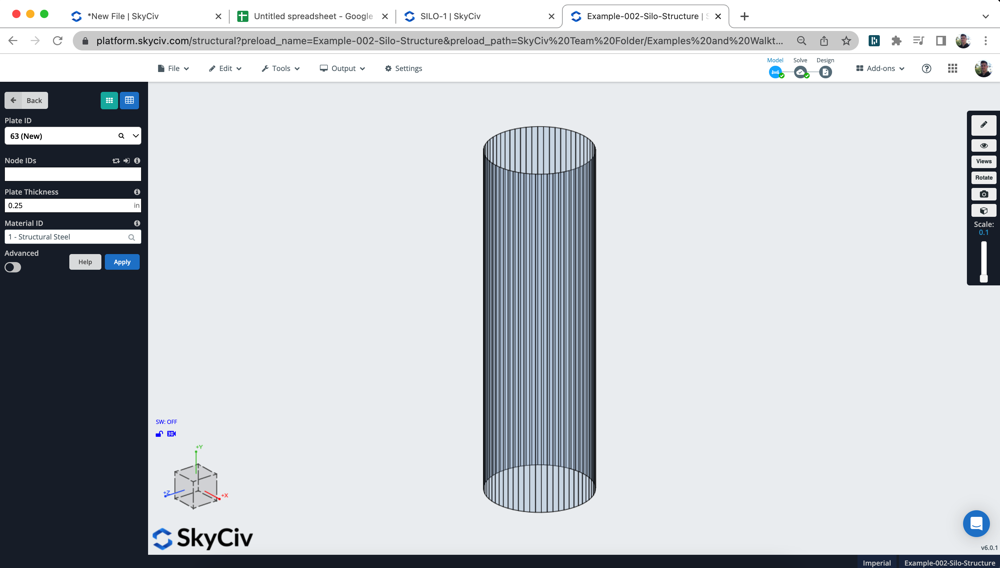

Añadir el número de repeticiones, el ángulo entre la repetición y luego el eje (en este caso estamos rotando sobre el vector 0,1,0 del eje global). Una vez enviado, deberías ver las paredes verticales de tu silo completas. Nota: La repetición también repetirá sus presiones hidrostáticas, simplemente se han ocultado por simplicidad:

Para generar un modelo de análisis más preciso, queremos mallar las placas en elementos más pequeños. Admitimos dos tipos de mallas, cada uno con su propia ventaja:

1. Cuadrilátero Estructurado – estos son útiles para mallar placas rectangulares. Usaremos esto para las placas verticales., para que podamos crear bonitas mallas isométricas cuadradas ya que podemos controlar las divisiones b y h
2. Cuadriláteros no estructurados – estos son ideales para formas de placas complejas. En este caso, la tapa superior y la base del cilindro.

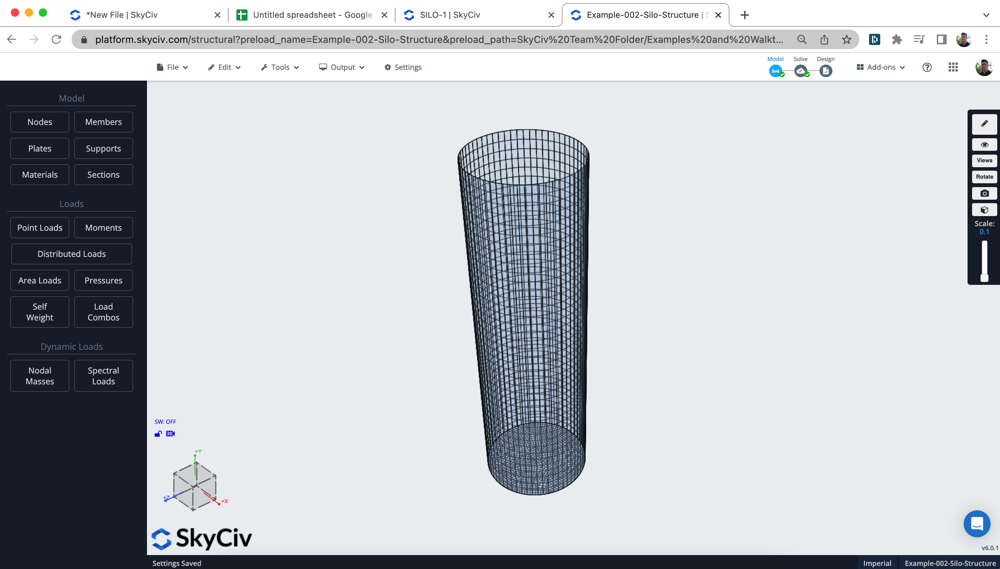

Usando una combinación de estos podemos engranar nuestro silo. Selección de las paredes verticales, luego haz clic derecho Placa de malla y haciendo lo mismo con la placa base:

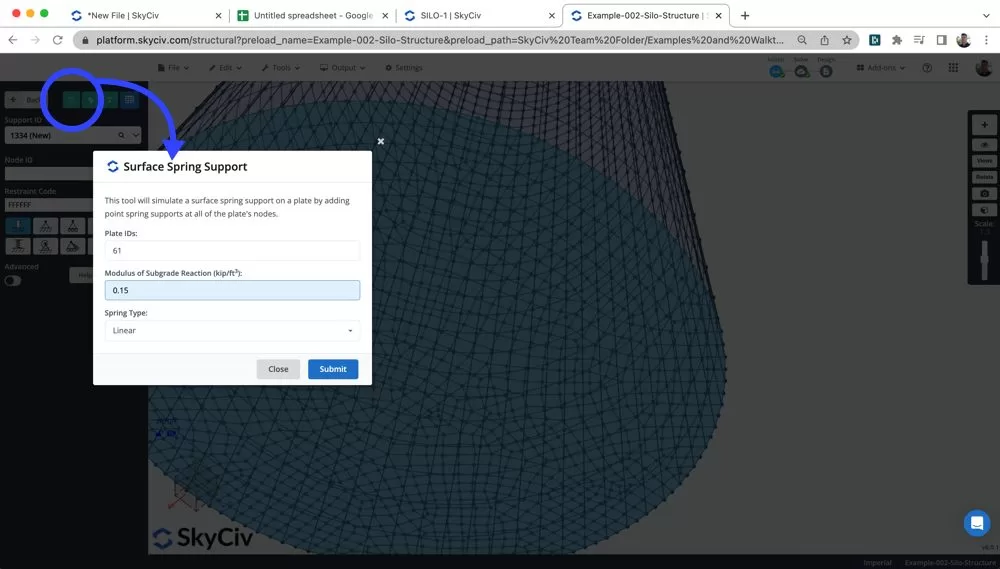

Podemos agregar un soporte de resorte superficial para simular la interacción del resorte del suelo con la estructura. Para añadir este tipo de sistema de apoyo, simplemente seleccione la placa y haga clic Agregar soporte de resorte de superficie en la opción Soportes. Esto abrirá la siguiente entrada:

Luego, los usuarios pueden ingresar el módulo de reacción de subrasante para su suelo, que normalmente se toma de un informe geotécnico para la ubicación de su sitio. El software traducirá automáticamente esto a una constante de rigidez del resorte para el soporte del resorte.. Este tipo de soporte es típico cuando su estructura está asentada sobre el suelo.. sin embargo, si su estructura está construida sobre algún otro sistema de soporte, obviamente usarías un tipo diferente de soporte.

Por ahora, ya deberías tener lo siguiente completo:

• La geometría de sus placas está configurada., incluyendo el espesor de la placa
• Propiedades materiales de sus placas (en este ejemplo estamos usando el preajuste Acero estructural) pero este material debe ser revisado para su caso particular
• Placas todas enmalladas
• Presiones aplicadas, también puede agregar cargas adicionales para el viento, nieve, etc.…
• Condiciones de contorno definidas

Finalmente estás listo para resolver! Haz clic Resolver en la esquina superior derecha para realizar el análisis. Dependiendo del número de elementos mallados que tenga, esto puede tomar un minuto más o menos.

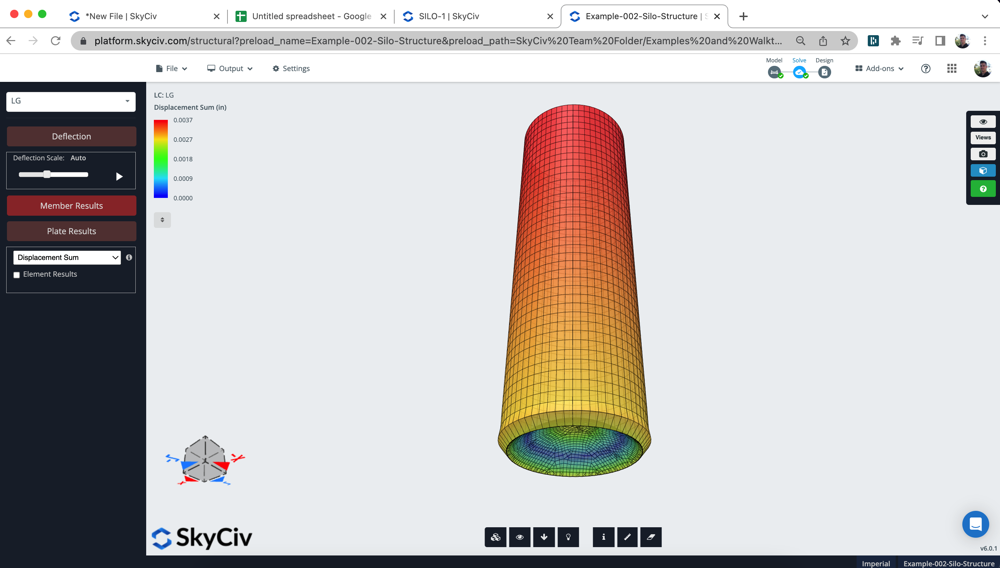

Ahora puede revisar los resultados de su análisis haciendo clic en Placas y activando un resultado particular. En este caso, estamos viendo los resultados de la suma de desplazamiento para revisar que el modelo esté conectado y construido correctamente. Escalando la desviación (S + Desplazarse) debería poder revisar cualquier problema o problema obvio en su modelo.

• Suportes, incluidos los soportes de resorte de subrasante
• Aplicación de presiones lineales y uniformes a las placas.
• Resultados del elemento de placa
• Enredando tus placas
