Eurokod 3 Çelik Tasarım Hesaplayıcısı, SkyCiv Avrupa ve Britanya Bölüm Kütüphanesinden ortak çelik kesitleri ve çelik kalitelerinden oluşan bir kütüphane içerir. EN 1993-1-1 çelik kiriş hesaplayıcısı aşağıdaki şekilleri destekler:

• Bölümler
• T Bölümleri
• Kanallar
• Dikdörtgen İçi Boş Bölümler (RHS)
• Kare İçi Boş Bölümler (SHS)
• Dairesel İçi Boş Bölümler (CHS)

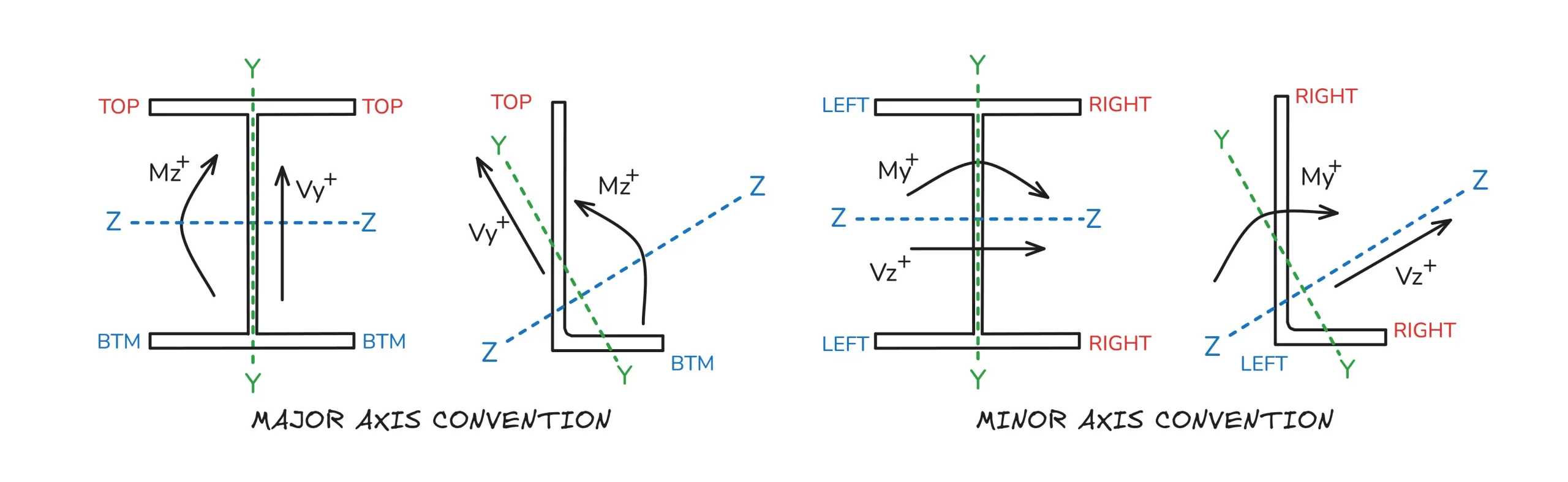

Eurocode'da kullanılan eksen kuralları 3 çelik tasarım hesaplayıcısı aşağıda gösterilmektedir. Eğik ana eksene sahip kesitler için (açıları), aşağıda gösterilen kurallar ana eksen açısına göre saat yönünün tersine döndürülür (a). Yükleme girişleri anaparaya dönüştürülecek / Gerektiğinde ana eksen açısına göre geometrik eksen yönleri.

Eurokod 3 çelik kiriş hesaplayıcısı çok çeşitli çelik elemanları tasarlamak için kullanılabilir. Bu, tasarımı içerir:

• Eurocode'a göre çelik sütunlar 3
• Eurocode'a göre çelik kirişler 3
• Eurocode'a uygun çelik kiriş 3
• Eurocode'a uygun çelik kafes elemanları 3
• Eurocode'a göre çelik destek 3

Daha fazlası ancak bunlarla sınırlı olmamak üzere aşağıdaki çelik profil kirişlerinin tasarımı dahil, kirişler, asılı kirişler, tavan kirişleri, çatı lentoları, zemin kirişleri, ve lentolar ve daha fazlası TR'ye 1993-1-1.

Bu araç, Eurocode'a uygun olarak kapsamlı bir dizi bölüm ve üye kapasitesi kontrolü gerçekleştirir 3:

• Bölüm Sınıflandırması - Madde 5.6
• Moment Kapasitesi - Madde 6.2.5 & Madde 6.3.2
• Kesme Kapasitesi - Madde 6.2.6
• Eksenel Kapasite - Madde 6.2.4 & Madde 6.3.1.3 & Madde 6.3.1.4
• Birleşik Eylem Kapasitesi - Madde 6.2.9 & Madde 6.3.3

Bölüm sınıflandırması ilgili flanş ve gövde akma gerilimi değerleri kullanılarak belirlenir. Uygulanan yüklemeye göre tek bir bölüm sınıflandırması belirlenir ve tüm hesaplamalar için kullanılır. Bir eleman iki eksenli bükülmede yüklendiğinde, atanan bölüm sınıflandırması, iki bükülme yönü arasında en az tercih edilen sınıflandırmadır (ve sıkıştırma, varsa). Bölüm sınıflandırması, açılır giriş kullanılarak manuel olarak atanabilir. Yalnızca gerilim üyelerine Sınıf atanır 1 tüm hesaplamalar için. Bölüm Sınıflandırması yaklaşımı hakkında daha fazla bilgi için: EC3 Bölüm Sınıflandırma Kılavuzu

Yukarıdaki Eurocode'da eğilme momenti kapasitesi hesaplaması için aşağıdaki varsayımlar ve notlar takip edilmiştir. 3 Çelik Kiriş Hesaplayıcı:

• Bölüm moment kapasitesi (= c times A_) flanş ve gövde akma geriliminin daha küçük olanı kullanılarak hesaplanır.
• Elemanların desteklerde üstten ve alttan yanal olarak sınırlandırıldığı varsayılmaktadır..
• CHS ve SHS elemanlarının yanal burulmalı burkulmalara duyarlı olmadığı varsayılmaktadır..
• Üst ve alt çatının boşluğunu ve farkını gösteren yükseklik görünümü 0.75 Madde kullanılarak tasarlanan tüm bölümler için 6.3.2.3. Britanya Annex'i seçilirse, Üst ve alt çatının boşluğunu ve farkını gösteren yükseklik görünümü 1.0 kaynaklı bölümler için, ve 0.75 diğer tüm bölümler için.
• λLT,0 = 0.4 Madde kullanılarak tasarlanan tüm bölümler için 6.3.2.3. Britanya Annex'i seçilirse, λLT,0 = 0.2 kaynaklı bölümler için, ve 0.4 diğer tüm bölümler için.
• Yanal burulmalı burkulma kapasitesinin hesaplanmasındaki mantık aşağıda detaylandırılmıştır.:

Kapsamlı bir çelik şekilleri ve kaliteleri kütüphanesi ile, SkyCiv Eurokodu 3 Çelik Hızlı Tasarım modülü, çelik profillerin tasarım özellikleri tablosunun yerine kullanılabilir. Çelik kiriş açıklık tablosu yerine yukarıdaki hesaplayıcı, bu bilgiyi oluşturmak için basit bir kesit seçerek ve o uzunluğa ilişkin kapasiteyi belirlemek için eleman uzunluklarınızı girerek kullanılabilir..

Evet, Eurocode 3 çelik kiriş tasarımı hesaplayıcısı kullanıcıların özel tasarım yapmasına olanak tanır (veya uydurulmuş) uyarınca çelik kesitler İÇİNDE 1993-1-1:2005. Bunu yapmak için, sadece gerekli Şekli seçin ve ardından "Özel" Bölüm açılır menüsünde. Bu, çelik Derecesini otomatik olarak şu şekilde ayarlayacaktır: "Özel" kullanıcının fabrikasyon bölüm için özel bir akma mukavemeti girmesine olanak tanır. Not, Özel bölümlere ilişkin tüm hesaplamalar, bölümün ağır kaynaklı çelik plakalardan oluştuğunu varsayar (sıcak haddelenmiş yerine / soğuk şekillendirilmiş çelik bölüm).

Çeliğin mekanik özellikleri EN kullanılarak hesaplanır 10025-2 Tablo 6 ve EN 10210-1 Tablo B.3, EN yerine 1993-1-1 Tablo 3.1. Kesit yarıçapı, kesit alanı hesaplamalarına dahil edilir, yalnızca alan ve bölüm sınıflandırmasının ikinci anı. J ve Iw değerleri EN'ye göre hesaplanır 1993 yaklaşımlar.
