Τι είναι μια σύνδεση στιγμής?

Η Σύνδεση Στιγμής στη δομική μηχανική είναι ένας σύνδεσμος που επιτρέπει τη μεταφορά δυνάμεων ροπής κάμψης μεταξύ στήλης και δέσμης (ή άλλα δύο μέλη). Εάν ένα παιδί μέλος (μια ακτίνα) έχει κάποια εσωτερική στιγμή, η σύνδεση θα πρέπει να μπορεί να μεταδίδει το φορτίο λόγω αυτής της στιγμής.

Ο στόχος των στιγμιαίων συνδέσεων είναι να προσομοιώσετε όσο το δυνατόν πιο κοντά μια σταθερή ένωση, συμβολίζεται με το κωδικός σταθερότητας FFFFFF - που σημαίνει ότι η σύνδεση είναι άκαμπτη σε όλες τις κατευθύνσεις μετάφρασης και περιστροφής. Αυτός είναι επίσης ο λόγος για τον οποίο οι στιγμιαίες συνδέσεις ονομάζονται άκαμπτες συνδέσεις.

Ενώ Διατμητικές συνδέσεις εξαρτώνται κυρίως από τον ιστό μιας ενότητας, στιγμιαίες συνδέσεις προσθέτουν σε αυτό ενισχύοντας τη συνδεσιμότητα των φλαντζών. Αυτό μπορεί να επιτευχθεί με τη χρήση ενισχυτικών πλακών, συγκολλήσεις ή άλλα εξαρτήματα που ενισχύουν και αυξάνουν την ακαμψία της σύνδεσης μεταξύ των μελών.

Οι Συνδέσεις Στιγμής είναι συνήθως πιο άκαμπτες και ως εκ τούτου είναι σε θέση να αντέχουν ένα πολύ υψηλότερο φορτίο ροής από τις διατμητικές συνδέσεις. Ωστόσο, καθώς περισσότερα υλικά χρησιμοποιούνται για την ανέγερση της σύνδεσης, Αυτό μπορεί να επιτευχθεί με τη χρήση ενισχυτικών πλακών. Αυτό μπορεί να επιτευχθεί με τη χρήση ενισχυτικών πλακών.

Εκκίνηση του SkyCiv Moment Connection Calculator...

Εξερευνήστε το SkyCiv Connection Design

Αγοράστε τη μονάδα σχεδίασης σύνδεσης

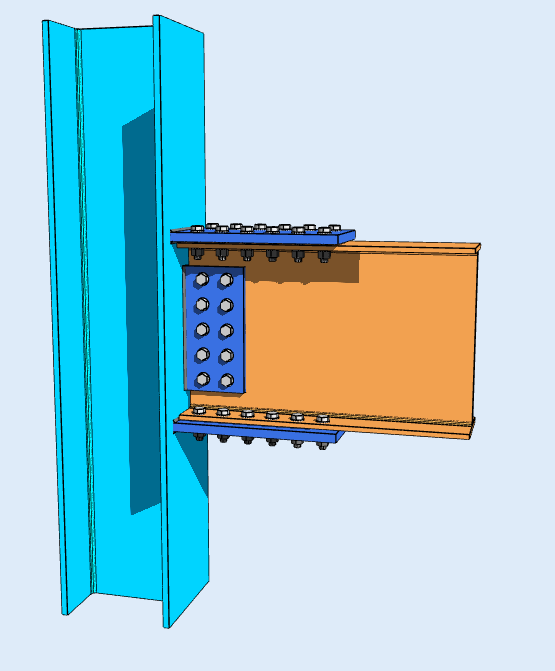

Πλάκα φλάντζας

Μια σύνδεση φλάντζας συνδέει τη φλάντζα της στήλης με τον ιστό του μέλους δέσμης. Μια πλάκα είτε βιδώνεται ή/και συγκολλάται για να ενώσει τα μέλη για να σχηματίσει ένα άκαμπτο εξάρτημα. Ένα παράδειγμα σύνδεσης πλάκας φλάντζας μπορεί να φανεί από την παρακείμενη εικόνα. Αυτή η σύνδεση δείχνει δύο οι πλάκες βιδώθηκαν στις φλάντζες του μέλους δέσμης για να το συνδέσετε στη στήλη. Καθώς η δέσμη υπόκειται σε κάμψη, θα μεταφερθεί στο συνδεδεμένο μέλος.

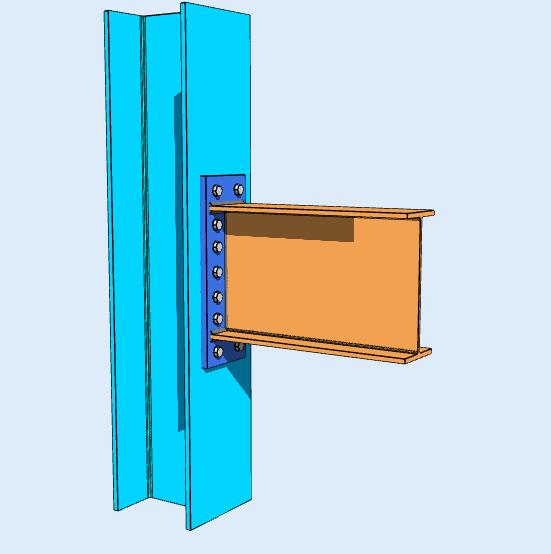

Εκτεταμένη πλάκα τέλους

Οι εκτεταμένες ακραίες πλάκες μεταφέρουν ροπή μεταξύ των μελών χρησιμοποιώντας μια άκαμπτη χαλύβδινη πλάκα συγκολλημένη στο άκρο μιας δοκού που εκτείνεται πέρα ​​από τη μία ή και τις δύο φλάντζες της δοκού. Αυτή η επέκταση δημιουργεί επιπλέον μόχλευση, επιτρέποντας την τοποθέτηση πρόσθετων σειρών μπουλονιών υψηλής αντοχής έξω από το προφίλ της δοκού.

Εάν η δοκός υφίσταται βαριά δύναμη κάμψης, η εκτεταμένη πλάκα παρέχει μεγαλύτερο βραχίονα ροπής. Αυτό αυξάνει σημαντικά την ακαμψία και την ικανότητα φορτίου της σύνδεσης αντιστέκοντας αποτελεσματικά στις δυνάμεις τάσης και συμπίεσης, καθιστώντας το ιδανικό για σεισμικά ή βαριά δομικά κουφώματα υψηλής καταπόνησης.

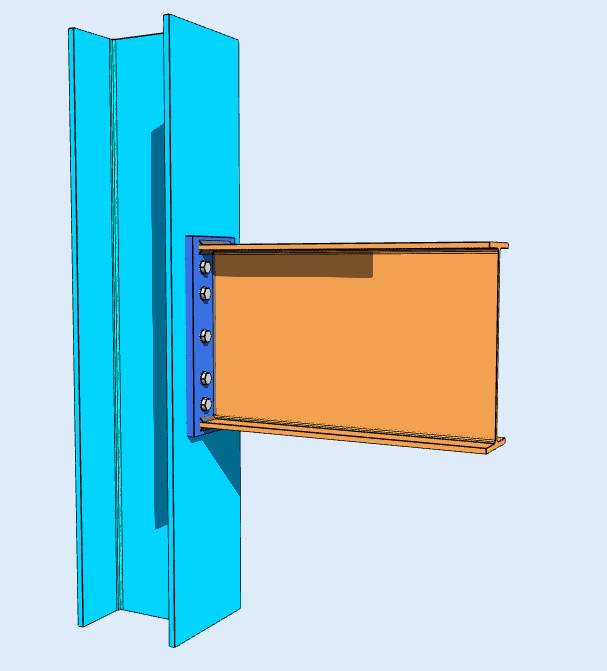

Ξεπλύνετε το τελικό πιάτο

Οι ακραίες πλάκες χωνευτής μεταφέρουν ροπή μεταξύ των μελών χρησιμοποιώντας μια άκαμπτη χαλύβδινη πλάκα συγκολλημένη στο άκρο μιας δοκού, το οποίο στη συνέχεια βιδώνεται στην όψη μιας στήλης. Σε αντίθεση με τις εκτεταμένες ακραίες πλάκες, μια πλάκα έκπλυσης δεν εκτείνεται πέρα ​​από την επάνω ή την κάτω φλάντζα της δοκού.

Εάν η δοκός δεχτεί δύναμη κάμψης, οι δυνάμεις τάνυσης και συμπίεσης μεταφέρονται στη στήλη κυρίως μέσω των μπουλονιών υψηλής αντοχής που βρίσκονται σφιχτά ανάμεσα στις φλάντζες της δοκού, διατηρώντας ένα καθαρό, συμπαγές προφίλ που ευθυγραμμίζεται τέλεια με τα εξωτερικά άκρα της δοκού.

Γιατί να επιλέξετε το SkyCiv's Moment Connection Calculator?

Η αριθμομηχανή σύνδεσης στιγμής SkyCiv απλοποιεί τη διαδικασία μηχανικής με ακρίβεια, αξιόπιστα αποτελέσματα και μια διαισθητική διεπαφή. Με την τήρηση της AISC 360-16 Πρότυπα ASD και LRFD, το εργαλείο διασφαλίζει σχέδια συμβατά με τον κώδικα ενώ εξοικονομεί χρόνο. Είτε εργάζεστε σε σύνθετες κατασκευές πολυώροφων είτε σε βιομηχανικές εφαρμογές, η αριθμομηχανή σύνδεσης στιγμής είναι ένα απαραίτητο εργαλείο για μηχανικούς που αναζητούν ακριβείς και αποτελεσματικές λύσεις.
