ALS 4100 Rekenmachine voor stalen balken
De SkyCiv AS 4100:2020 De Steel Member Design-tool is ontworpen om constructeurs te helpen bij het berekenen van de capaciteit van stalen elementen en het ontwerpen van grenstoestanden in overeenstemming met de Australian Standard AS 4100:2020. De tool ondersteunt standaard Australische stalen profielen en op maat gemaakte/gefabriceerde profielen.
Deze tool voert een uitgebreide controle uit van de sectie- en staafcapaciteiten in elke as/richting, voor buigmoment, schuifkracht en axiale kracht (inclusief gecombineerde acties). De berekeningsresultaten zijn onafhankelijk geverifieerd bij het Australian Steel Institute (MAAR) Ontwerp capaciteitstabellen om hun nauwkeurigheid te garanderen.
Over de AS 4100 Rekenmachine voor stalen balken
Welke doorsneden worden ondersteund?

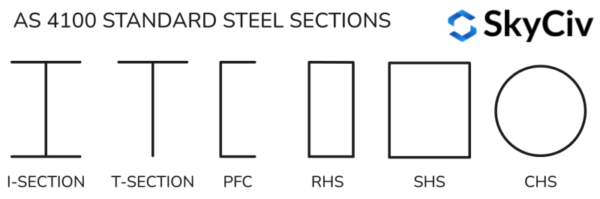

De SkyCiv AS 4100 Design Module bevat een uitgebreide bibliotheek met Australische staaldoorsneden en staalsoorten, terwijl aangepaste secties en materiaalkwaliteiten worden ondersteund. De volgende sectievormen worden ondersteund:
- Ik secties (UB / UC / W.B / wc)
- T-secties (BT / CT)
- Parallelle flenskanalen (PFC)
- Rechthoekige holle secties (RHS)
- Vierkante holle secties (SHS)
- Ronde holle secties (CHS)
Kan ik balken ontwerpen?, Kolommen, Balken en beugels?
De SkyCiv AS 4100 De rekenmachine kan worden gebruikt om vrijwel elk stalen onderdeel te ontwerpen en ondersteunt het buigmoment van de grote en kleine as, compressie- en spankrachtinvoer. Dit betekent balken / balken, kolommen, structurele versteviging en truss-elementen kunnen allemaal worden ontworpen. Groepen leden kunnen tegelijkertijd worden ontworpen met behulp van de SkyCiv batchrun-functie. Notitie, torsiecontroles en berekeningen worden momenteel niet ondersteund.
Wat AS 4100 Er worden ontwerpcontroles uitgevoerd?
Deze tool voert een uitgebreide reeks sectie- en ledencapaciteitscontroles uit in overeenstemming met AS 4100:2020. Deze resultaten kunnen worden geëxporteerd naar een compact PDF-bestand met een samenvatting van alle in- en uitvoer van berekeningen.
- Sectie Slankheid (Clausule 5.2.2)
- Sectiemomentcapaciteit (Clausule 5.2)
- Momentcapaciteit van leden (Clausule 5.3)
- Sectieafschuifcapaciteit (Clausule 5.11)
- Sectiecompressiecapaciteit (Clausule 6.2)
- Compressiecapaciteit van leden (Clausule 6.3)
- Sectiespanningscapaciteit (Clausule 7.2)
- Gecombineerde sectiebuiging + Afschuifcapaciteit: (Clausule 5.12)
- Gecombineerde sectiebuiging + Compressiecapaciteit (Clausule 8.3.2)
- Sectie Biaxiaal buigen + Compressiecapaciteit (Clausule 8.3.4)
- Gecombineerde buiging van leden + Compressiecapaciteit (Clausule 8.4.2.2)
- Lid biaxiaal buigen + Compressiecapaciteit (Clausule 8.4.5.1)
ALS 4100 Sectie Slankheid
De AS 4100 De Quick Design-module voert sectieslankheidsberekeningen uit voor positieve en negatieve buiging rond elke as. Secties zijn geclassificeerd als compact, niet-compact en slank in overeenstemming met artikel 5.2.2. Slankheidsberekeningen worden ondersteund voor standaard en aangepaste staalprofielen.
Notitie, Als u een op maat gemaakte sectie selecteert, wordt ervan uitgegaan dat de sectie is vervaardigd uit constructiestaalplaat die voldoet aan AS/NZS 3678. Er wordt aangenomen dat deze platen zwaar gelast zijn (HW) voor slankheidscontroles.
ALS 4100 Alternatief voor stalen balkenoverspanningstafel
Dankzij de uitgebreide bibliotheek met staalvormen en staalsoorten, de SkyCiv AS 4100 De Quick Design-module kan worden gebruikt als vervanging voor traditionele ontwerpcapaciteitstabellen en spreadsheets. Kies eenvoudig een sectie en voer de lengte van uw leden in om de capaciteit voor die lengte te bepalen. De SkyCiv batchrun-functie kan worden gebruikt om meerdere ontwerpscenario's in hetzelfde Quick Design-bestand te maken.
Hoe u een op maat gemaakt staalprofiel voor AS4100 ontwerpt
De SkyCiv Steel Design-calculator stelt gebruikers in staat om op maat te ontwerpen (of verzonnen) staalprofielen conform AS4100:2020. Selecteer eenvoudigweg de gewenste vorm en selecteer vervolgens "Op maat" in het vervolgkeuzemenu Sectie. Hierdoor wordt de staalkwaliteit automatisch ingesteld op "Op maat" waardoor de gebruiker een aangepaste vloeigrens voor het vervaardigde gedeelte kan invoeren. Notitie, Bij alle berekeningen voor Custom-secties wordt ervan uitgegaan dat de sectie bestaat uit zwaar gelaste stalen platen (in plaats van warmgewalst / koudgevormde stalen sectie).
Hoe u een staaf ontwerpt voor een negatief buigmoment
Met deze rekenmachine kunnen secties worden ontworpen voor positieve en negatieve buigmomenten in beide assen. Een positieve buigmomentinvoerwaarde wordt gecontroleerd op positieve buiging (d.w.z. compressie aan de boven- of linkerkant van de sectie) en een negatieve invoerwaarde wordt gecontroleerd op negatieve buiging (d.w.z. compressie aan de onder- of rechterkant van de sectie).
Hoe u een lid ontwerpt voor spanning
Deze tool ondersteunt staafcapaciteitscontroles voor axiale spanning en compressie. Een positieve axiale krachtinvoer wordt gecontroleerd op compressie en een negatieve axiale krachtinvoer wordt gecontroleerd op spanning.
Meer informatie over AS 4100 Ontwerp van constructiestaalbalken
SkyCiv heeft een uitgebreide gids over de Australische standaard AS4100. Deze handleiding biedt commentaar op elke sectie van de standaard en verdere richtlijnen voor het gebruik van de standaard SkyCiv AS4100 stalen ontwerp gereedschap.
SkyCiv-ontwerpsoftware
SkyCiv biedt een breed scala aan cloudsoftware voor structurele analyse en engineeringontwerp, inclusief:
- AS / NZS 1664 Aluminium ontwerp
- AS / NZS 4600 Purlin-ontwerp
- ALS 3600 Betonschaarwandontwerp
- ALS 2870 Residentiële plaat op kwaliteitsontwerp
- AS / NZS 1576 Steigerontwerp
- ALS 4055 Windbelasting Calculator
- ALS 4100 Boutgroepcalculator
- ALS 4600 Ontwerpcalculator voor koudgevormd staal
