Calculadora de longitud de vuelta

La Calculadora de longitud de traslape de SkyCiv es una herramienta gratuita diseñada para ayudar a los ingenieros estructurales a determinar el desarrollo y las longitudes de traslape para hormigón armado.. El software de longitud de vuelta admite los siguientes estándares globales:

  • Normas Australianas - AS 3600:2018
  • Estados Unidos - ACI 318-19
  • Europa/Reino Unido - Eurocódigo 2: Diseño de Estructuras de Hormigón (EN 1992-1-1)

La calculadora de longitud de traslape admite todos los tamaños de barras de refuerzo y resistencias del hormigón disponibles.. Admite opciones para agrupación de refuerzos., hormigón ligero y liso (ronda) refuerzo de barra. Después de la finalización, Obtendrá un informe de cálculo completo y detallado..

Iniciando la Calculadora de longitud de vuelta de SkyCiv..

Explore más herramientas en nuestra biblioteca de diseño rápido

Explora la biblioteca completa

Acerca de la calculadora de longitud de vuelta

¿Cuál es la longitud del traslapo de refuerzo??

La longitud del traslape de las barras de refuerzo es la superposición mínima requerida entre dos barras de refuerzo para garantizar la transferencia total de tensiones entre las barras.. Las longitudes de refuerzo en vigas/losas a menudo pueden verse limitadas debido a restricciones de fabricación y construcción., lo que significa que se requieren empalmes traslapados para lograr la continuidad del refuerzo en todo el elemento estructural. La longitud del traslape es generalmente proporcional a la longitud de desarrollo del refuerzo en la conexión de empalme.. El refuerzo se puede empalmar mediante traslape, Acopladores de soldadura o mecánicos..

¿La longitud del traslape de refuerzo es diferente de la longitud de desarrollo??

La longitud de desarrollo es la longitud mínima de la barra de refuerzo que debe incrustarse en el concreto para que desarrolle su límite elástico total.. Si el refuerzo está incrustado a una longitud menor que su longitud de desarrollo., Puede desprenderse del hormigón antes de estresarse a su máxima capacidad al cargarlo.. Las longitudes de desarrollo del refuerzo difieren para cargas de tracción y compresión.. Proporcionar engranajes, Los ganchos y terminadores en los extremos del refuerzo pueden reducir su longitud de desarrollo requerida..

¿Qué factores afectan el desarrollo y la longitud del regazo??

La duración del desarrollo se rige predominantemente por dos factores.:

  • Fuerza de fluencia de refuerzo (kN): La fuerza requerida para ceder completamente la barra de refuerzo.. Esta fuerza está gobernada por el diámetro del refuerzo. (db) y resistencia del material (Fsu). Las barras más grandes con mayor resistencia generalmente requerirán longitudes de desarrollo más largas..
  • Resistencia concreta (MPa): Las resistencias más altas del hormigón permiten una mejor transmisión de la tensión a la barra de refuerzo., reduciendo la longitud de desarrollo requerida.

Factores como la cobertura de refuerzo., refuerzo transversal, La agrupación y la densidad del concreto también pueden afectar la duración del desarrollo..

Cómo realizar el cálculo de la longitud de la vuelta con la calculadora SkyCiv?

Nuestra calculadora hace que el cálculo de la longitud de la vuelta sea más fácil que nunca. Comience ingresando las entradas requeridas:

  • Grado de hormigón (MPa)
  • Diámetro de la barra de refuerzo (mm)
  • Grado de resistencia del refuerzo (MPa)

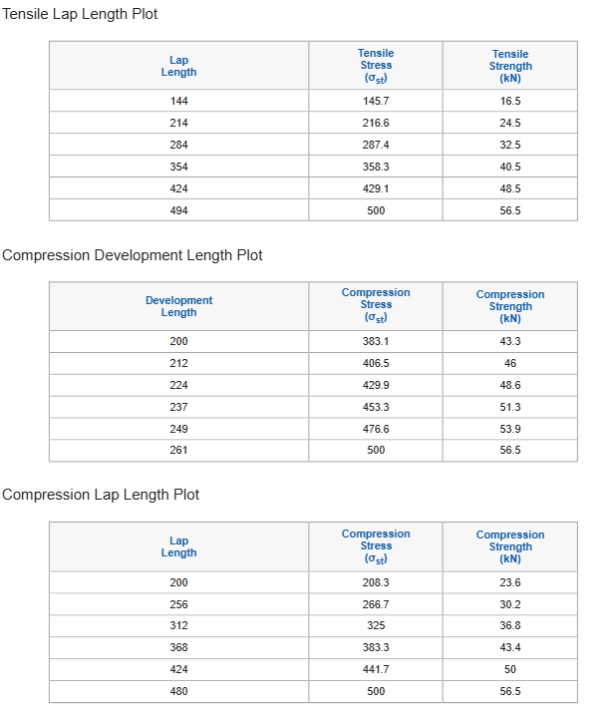

próximo, haga clic en el botón ejecutar en la parte superior derecha de la calculadora para obtener sus resultados:

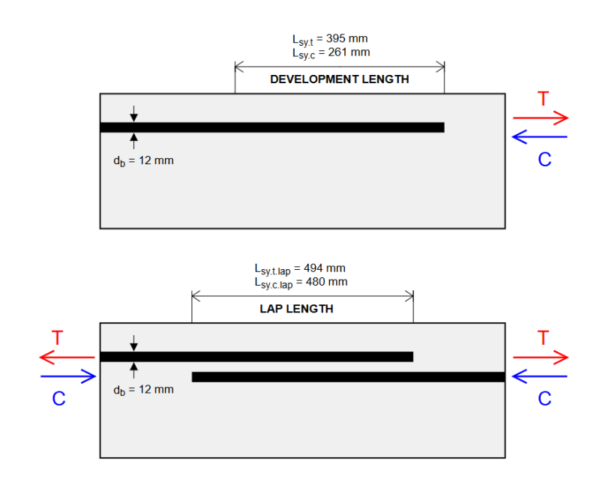

  • Longitud del desarrollo de la tensión (Lsy.tb)
  • Longitud de desarrollo de compresión (Lsy.tc)
  • Longitud de vuelta de tensión (lsy.t.lap)
  • Longitud de vuelta de compresión (Lsy.c.lap)

Preguntas frecuentes sobre la calculadora de longitud de vuelta

1. ¿En qué código de diseño se basa esta calculadora de longitud de vuelta??

Todos nuestros cálculos de longitud de vuelta se realizan de acuerdo con AS 3600:2018 Estructuras de Hormigón. Las referencias a secciones relevantes de la Norma se incluyen en el informe de cálculo generado.. Nota, esta calculadora solo admite unidades métricas en este momento.

2. ¿Puedo ingresar las propiedades materiales del acero y el concreto??

Si, esta calculadora admite todos los grados de concreto (20-65MPa) y resistencias de refuerzo (250/500MPa) cubierto por AS 3600:2018 Sección de 13. La herramienta también tiene soporte para factoring debido al concreto liviano..
