I nostri aggiornamenti di aprile sono in diretta!
Questo mese include nuove funzionalità in SkyCiv Structural 3D, Generatore di sezioni, Piastra di base e generatore di carico!
3D strutturale

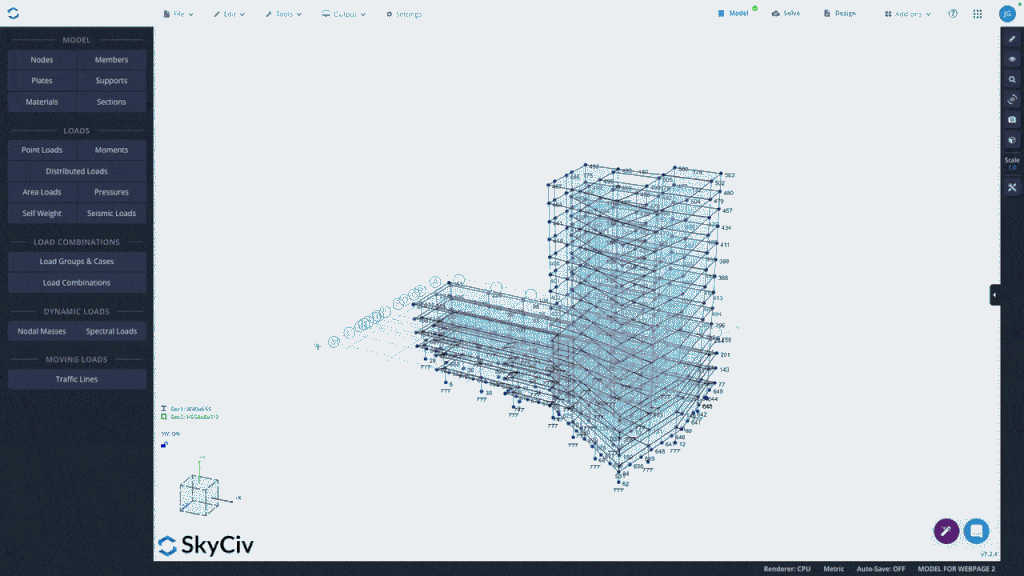

Apri come nuovo modello
Evidenzia parte del tuo modello e avvialo in una nuova finestra del modello S3D! Seleziona semplicemente una parte del tuo modello, fare clic con il tasto destro e scegliere Apri come nuovo modello – portando con sé tutto il materiale, sezioni, geometria, carichi e combinazioni di carico.

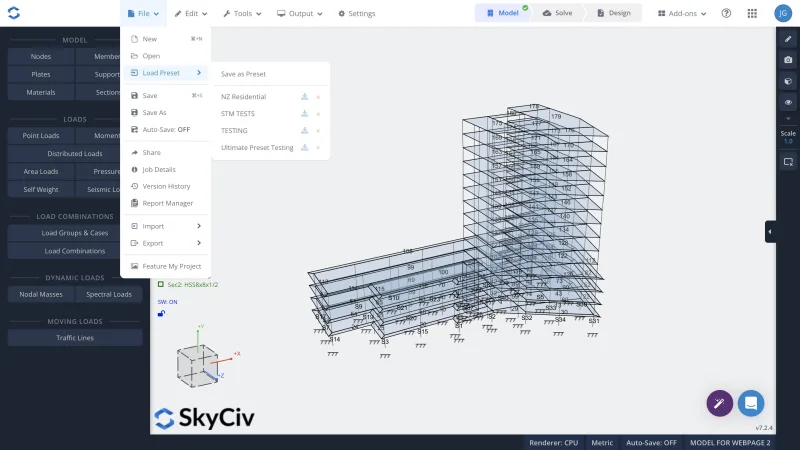

Preimpostazioni del modello
Gli utenti possono ora creare preimpostazioni per le sezioni di uso comune, materiali, combinazioni di carico e altre impostazioni in S3D! Queste preimpostazioni possono essere caricate durante la creazione di un nuovo modello per ridurre al minimo l'immissione manuale dei dati. Crea la tua preimpostazione eseguendo quanto segue: File → Carica preimpostazione → Salva come preimpostazione
Controlli della varianza del carico superficiale
I controlli della variazione del carico dell'area sono stati notevolmente migliorati:
- Il controllo della varianza per i carichi superficiali è ora riepilogato dalla forza nel file 3 assi globali (Fx, Fy, Fz) e per momento circa il 3 assi globali (Mx, My, Mz).
- La tabella della varianza del carico di area ora ha un file “Scarica Valori” collegamento per ciascun carico superficiale per consentire agli utenti di seguire i calcoli della varianza in maggiore dettaglio.
- La tabella della variazione del carico dell'area non aggiorna più automaticamente tutti i carichi dell'area quando viene aperta. Per i modelli con più di 20 carichi superficiali, è stato aggiunto un pulsante per consentire agli utenti di forzare l'aggiornamento di tutti i carichi di zona.
Esporta in Revit 2024 Supporto
Stare al passo con i tempi - con la deprecazione di Revit da parte di Autodesk 2023 motore a marzo 29, abbiamo aggiornato in modo proattivo i nostri flussi di lavoro Esporta in Revit e IFC per supportarli completamente Revit 2024 sui servizi della piattaforma Autodesk (Fucina) API di automazione della progettazione. I tuoi progetti continuano senza interruzioni, in esecuzione sul motore più recente con compatibilità e prestazioni migliorate. Non è necessaria alcuna azione da parte tua: ci pensiamo noi.
Generatore di sezioni

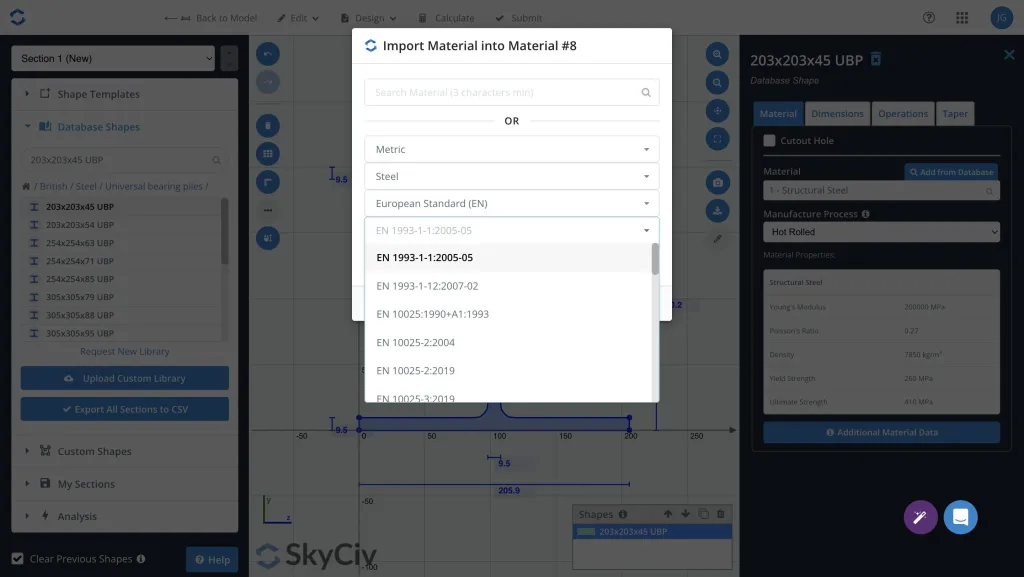

E rilascio in acciaio & Aggiornamento CSA
Aggiunto 35 Il nostro generatore di carico può essere utilizzato in cinque Standard e 330 Il nostro generatore di carico può essere utilizzato in cinque Classi nella nostra libreria europea di materiali in acciaio
Questa versione offre un'importante espansione dei nostri standard europei (NEL) libreria di materiali in acciaio, fornendo una copertura più ampia e una maggiore flessibilità per i progetti che utilizzano qualità di acciaio EN. Abbiamo anche aggiornato la nostra Canadian Standards Association (CSA G40.21) proprietà del materiale dell'acciaio per riflettere meglio i valori attualmente pubblicati, contribuendo a migliorare la coerenza e la precisione.
Design della piastra di base
Piastra di base AISC con flessione ad asse forte
Abbiamo rilasciato un nuovo aggiornamento per le piastre base AISC con flessione ad asse forte. Questa funzionalità segue i calcoli di progettazione di AISC DG1, 3Rd Edition. Gli utenti possono ora progettare piastre di base per la flessione sull'asse forte con carichi assiali e di taglio simultanei. Provalo ora per la forma a I, rettangolare, o sezioni cave circolari.
Generatore di carico

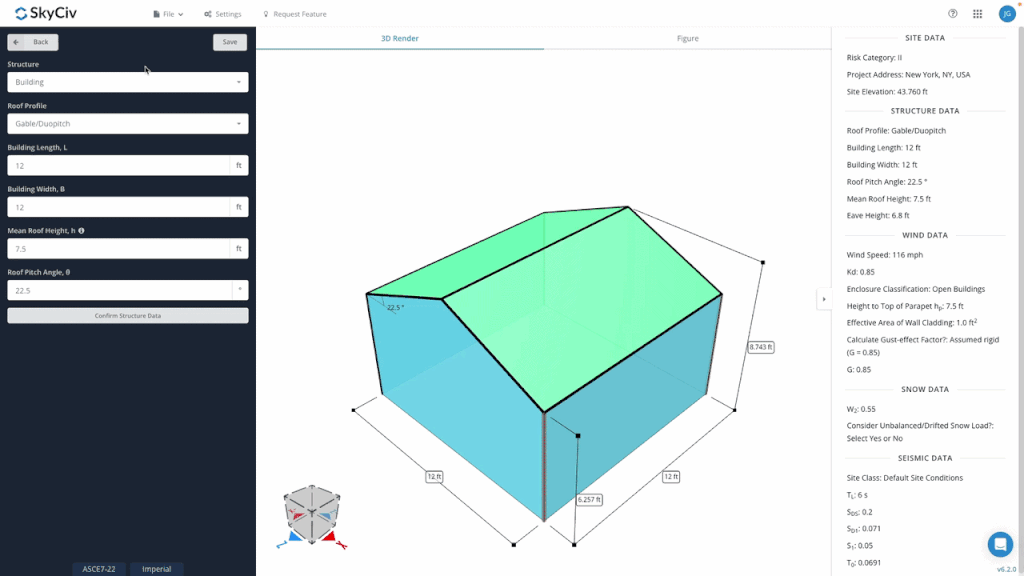

Versione 6.2.0 aggiunge diversi aggiornamenti del flusso di lavoro per rendere la generazione del carico più veloce e più facile da rivedere. Ora puoi scaricare tutti i dettagli di Wind, della Neve, e PDF sismici in un solo passaggio, lavorare con valori predefiniti basati su codice più intelligenti, e visualizzare i dati della struttura attraverso il renderer 3D.
Questa versione migliora anche il generatore di carico integrato in S3D in cui l'esportazione dello spettro di progettazione è ora nel menu della sezione Applica carico.
Vedere Log delle modifiche di SkyCiv per saperne di più e vota per le funzionalità su SkyCiv Upvoty.
