Bem-vindo às nossas atualizações de produtos de novembro! Após o lançamento principal do SkyCiv Structural 3D v7.0 no mês passado, voltamos nosso foco para refinar outros módulos. Nossa equipe vem fazendo diversas melhorias, desde adicionar novos recursos e melhorar o desempenho até fazer algumas correções para oferecer uma experiência melhor a todos os nossos usuários.

Agora vamos dar uma olhada nas novidades deste mês!

Atualizações no design da placa base

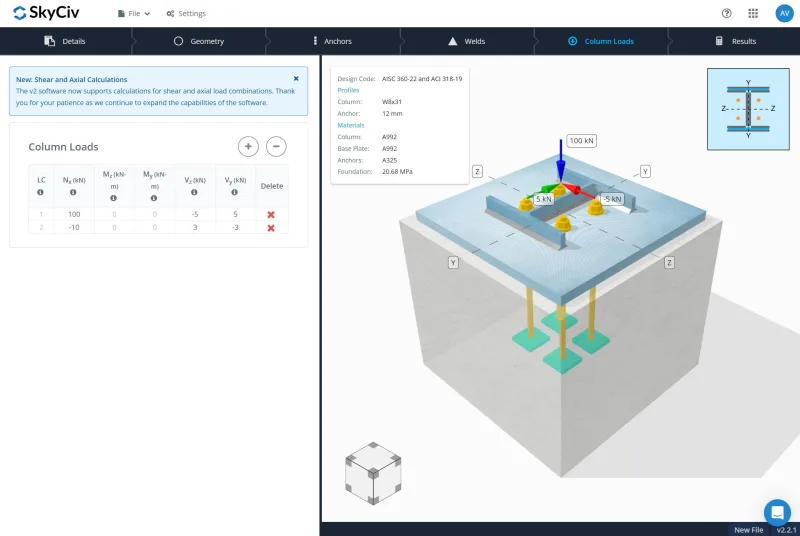

Cisalhamento + Cargas axiais agora suportadas

Agora você pode projetar placas de base sob cargas axiais e de cisalhamento no SkyCiv Base Plate Design, usando padrões AISC/ACI e Eurocódigo. Isso lhe dá mais flexibilidade para lidar com combinações de carga realistas e garantir que seus projetos permaneçam seguros e em conformidade com o código.

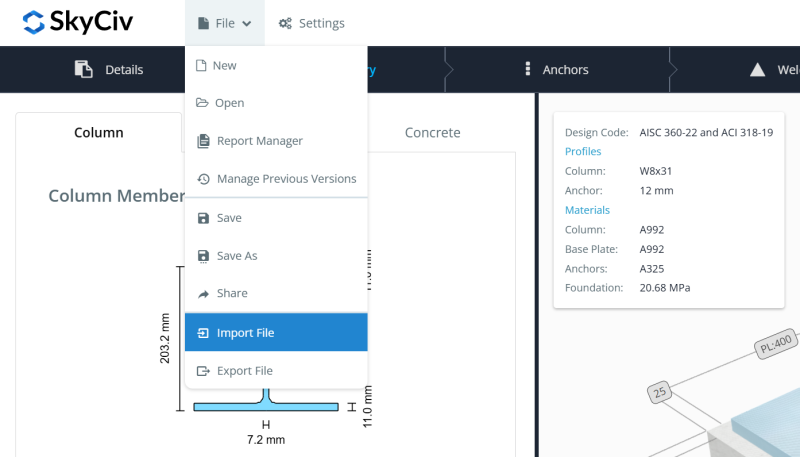

Novos botões de importação e exportação

Adicionamos opções de importação e exportação ao menu suspenso Arquivo, então agora você pode salvar seus modelos como arquivos JSON em seu dispositivo ou carregá-los de volta diretamente da interface. É uma pequena mudança que torna o compartilhamento local de arquivos e o controle de versão muito mais simples.

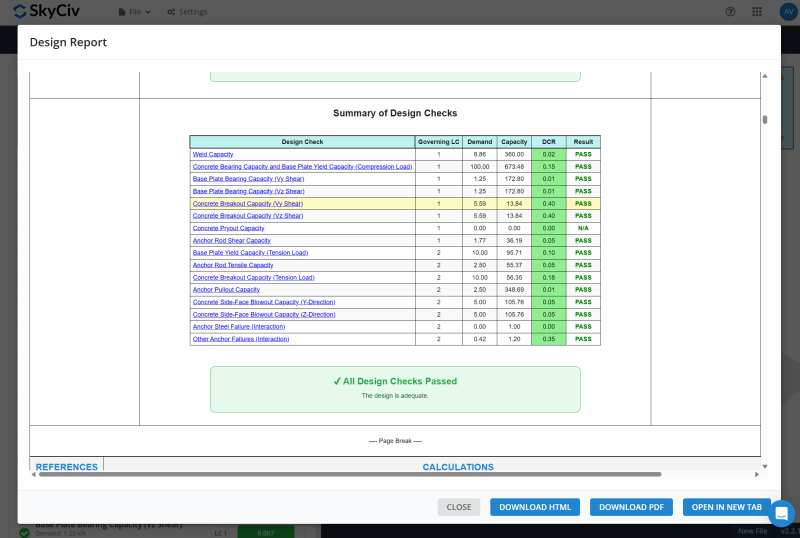

Novo resumo de verificação de design com links

A revisão de suas verificações de projeto também ficou mais fácil. A tabela de resumo agora inclui links que levam você diretamente ao cálculo relevante, o que significa que não é mais necessário percorrer o relatório completo. Também destacamos a verificação governamental para que você possa identificá-la instantaneamente. É uma pequena atualização, mas esperamos que isso faça uma grande diferença na rapidez com que você pode revisar seus resultados.

Novas calculadoras de design rápido

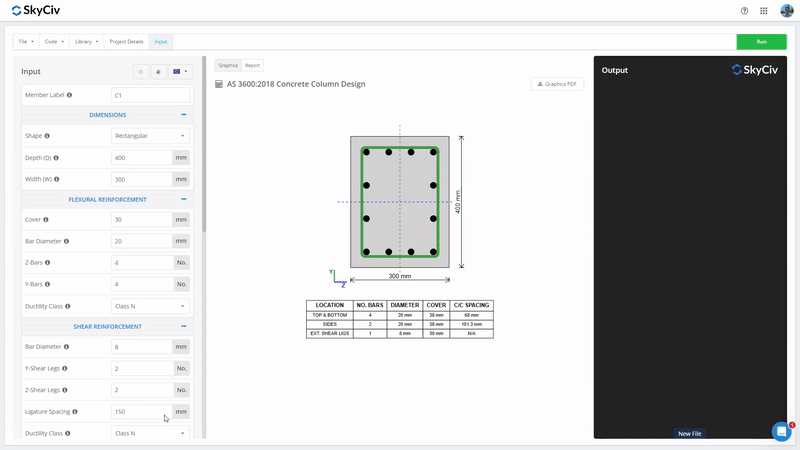

AS 3600:2018 Design rápido da coluna de concreto

SkyCiv Quick Design agora inclui um AS 3600:2018 Ferramenta Coluna de Concreto para o dimensionamento de pilares retangulares e circulares de concreto armado.

A ferramenta Australian Concrete Column Quick Design permite projetar facilmente colunas delgadas e não delgadas que suportam pilares axiais., momento, a curvatura, o cisalhamento, cisalhamento biaxial, e verificações detalhadas. O relatório detalhado inclui diagramas de interação para cada eixo e tabelas de cálculo detalhadas para ajudá-lo a acompanhar e verificar o projeto. Você pode visualizar um exemplo de relatório aqui.

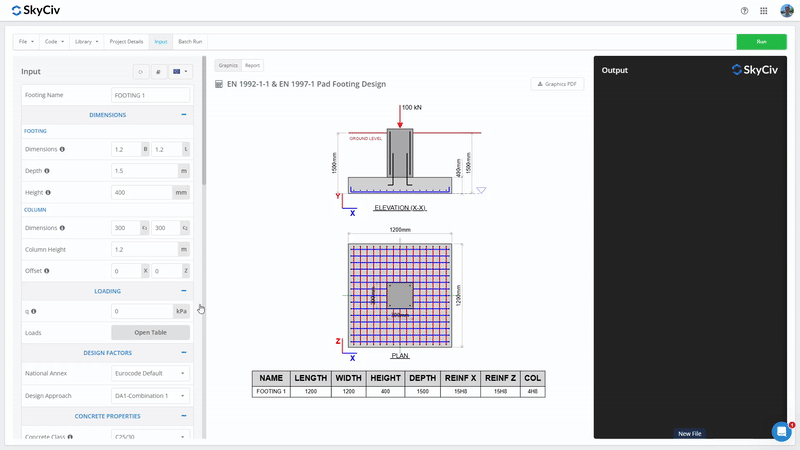

Design rápido de base de almofada Eurocódigo

Projete sapatas de forma rápida e fácil conforme EN 1992-1-1 & EN 1997-1 com nosso novo Design rápido de base de almofada Eurocódigo.

O Eurocode Pad Footing Quick Design inclui verificações geotécnicas para rolamentos, Um guia para combinações de carga Eurocode, e deslizando, verificações estruturais para cisalhamento e flexão, e uma variedade de verificações detalhadas para garantir a conformidade geral da base, com suporte integrado para o anexo nacional do Reino Unido.

Experimente a ferramenta Eurocode Pad Footing agora, ou veja um relatório de amostra aqui para saber mais sobre toda a gama de cheques disponíveis.

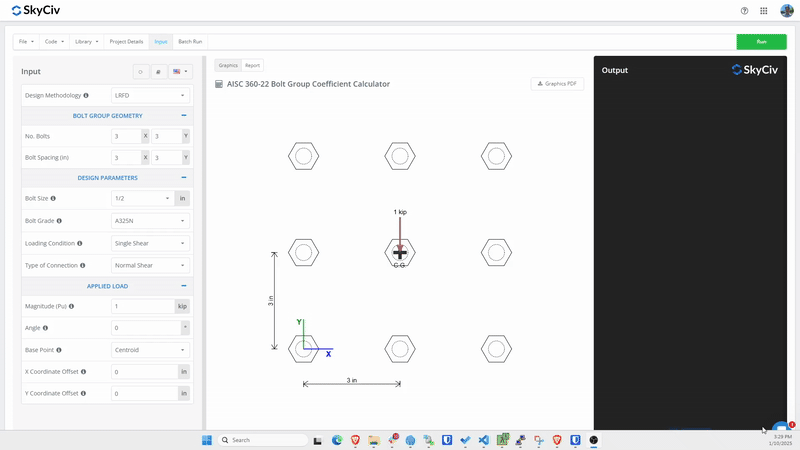

Projeto rápido do coeficiente do grupo AISC Bolt

Calcule rapidamente os coeficientes do grupo de parafusos AISC sob cisalhamento excêntrico com nosso novo Projeto rápido do coeficiente do grupo AISC Bolt ferramenta, totalmente alinhado com AISC 360-22. Ele usa a aproximação de Brandt para o Centro Instantâneo para fornecer resultados rápidos, resultados confiáveis ​​de distribuição de força. Você pode executar cálculos para padrões quadrados ou retangulares e obter o coeficiente C necessário para verificações LRFD e ASD sem trabalho manual.

Mais atualizações

• Adicionado um botão para baixar todos os resultados da combinação de carga no menu Saída após a resolução. Isto irá acelerar a alternância entre combinações de carga ao visualizar seus resultados.
• Mesclar quaisquer dois nós selecionados, independentemente da distância entre eles. Anteriormente só era possível mesclar nós que estavam próximos uns dos outros.

• Adicionado americano > Aço Forjado a Frio (ClarkDietrich) > Canal Furring, Viga, Acompanhar & Canal U com Fatores DSM.
• Adicionado americano > Aço Forjado a Frio (MarinoWARE) > Canal RC, Viga & Acompanhe com fatores DSM.
• Adicionado americano > Aço Forjado a Frio (CEMCO) > Canal de Furring de Chapéu, Viga, Acompanhar & Canal U com Fatores DSM.
• Adicionado britânico > Aço Forjado a Frio (Envergadura) > Trilhos de revestimento, Terças multicanal e de telhado.

• Eurocódigo 3 (EN 1993-1-1:2005) agora suporta múltiplos segmentos definidos pelo Lcr para a verificação de Flambagem Torcional Lateral.

• Momentos fatorados atualizados para dedos e calcanhar.
• Cálculos de capacidade de momento revisados (R_n e A_s).
• Detalhe do plano típico atualizado.
• Psi_g automatizado, psi_c, Fatores de comprimento de desenvolvimento psi_s.
• Unidades de propriedade de material alteradas de ksf para psi.

• Adicionado suporte para projeto de placa de base sob cargas axiais e de cisalhamento simultâneas para os códigos de projeto AISC/ACI e Eurocódigo.
• Adicionados botões Importar e Exportar no menu suspenso Arquivo para permitir o download e upload de arquivos JSON.
• Adicionada uma verificação adicional do rolamento da placa de base para projetos do Eurocódigo com cisalhamento.

• Adicionado diagrama esquemático de forças sísmicas horizontais nos resultados.
• Diagrama de carga de vento atualizado para telhado monoinclinado usando ASCE 7/NSCP 2015 carga de vento.
