As informações apresentadas nesta página destinam-se a demonstrar a convergência do projeto de seção do AISC 360-16 e ACI 318-19 disposições para o design da placa de base que podem ser alcançados com SkyCiv. Este exemplo é retirado do Guia de Design de Aço AISC # 1 como ilustrado na Figura 1.
Design de placa de base de pequeno momento, Abordagem de distribuição de pressão triangular (LFRD)
referência: AISC DG # 1 2ª edição, pp.58.
DESCRIÇÃO
Um projeto de placa de base está sujeito a dois (2) casos de carga estática (Morto e vivo) com a propriedade de seção de coluna de W12x96 e uma dimensão de placa de base A36 de 19 no. x 19 no. x 1 1/4 no. Nesta verificação, comparamos a pressão do rolamento e a saída de espessura entre os módulo de placa base skyicv e exemplo de trabalho de AISC DG#1.
ENTRADAS Os seguintes parâmetros são inseridos no Módulo da Placa Base
Conforme ilustrado na Figura 2. Os campos de entrada em Partes principais → Coluna são os seguintes (1) Forma = Forma I (2) Banco de dados = formas W (3) Perfil = W12x96 e (4) Material de aço = A36

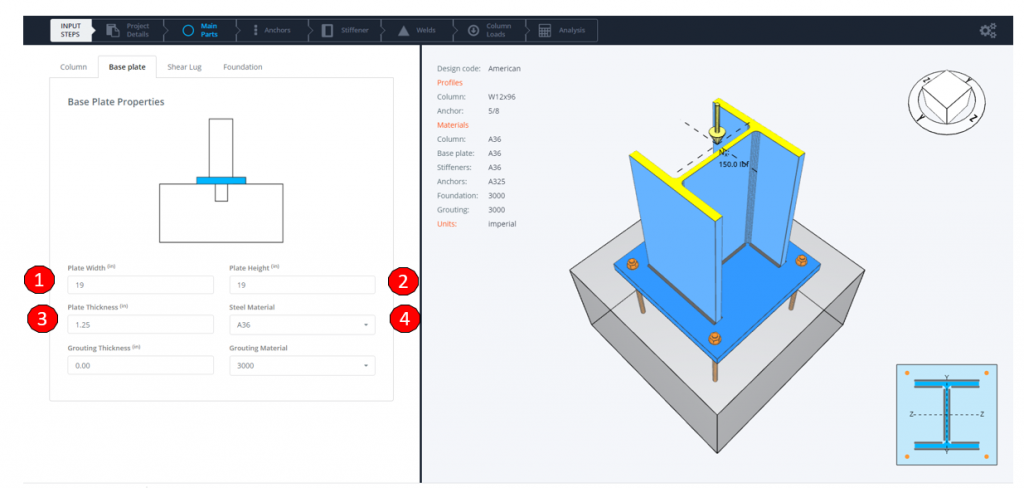

Conforme ilustrado na Figura 3. Os campos de entrada em Partes principais → Placa de base são os seguintes (1) Largura da placa = 19 polegadas (2) Altura da placa = 19 polegadas (3) Espessura da placa = 1.25 polegadas e (4) Material de aço = A36
CARREGANDO Dois casos de cargas estáticas são considerados:

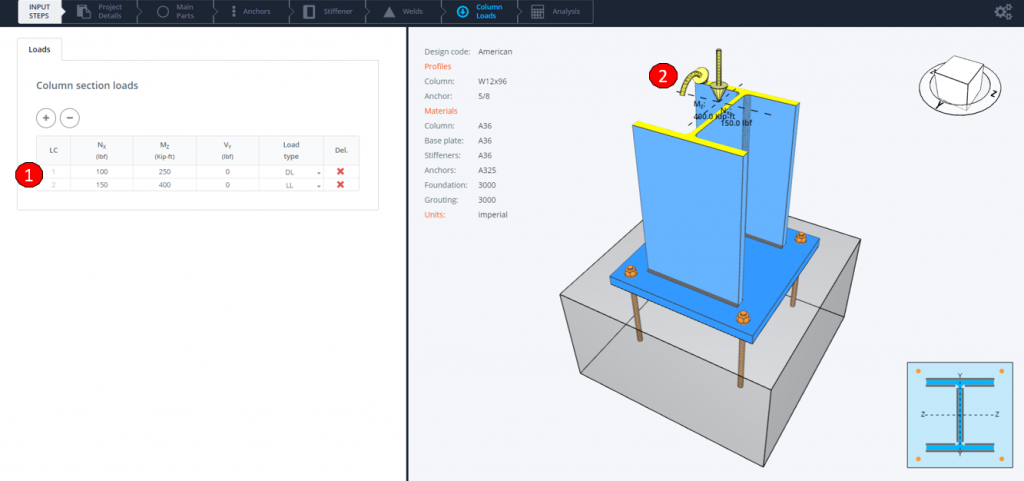

Conforme ilustrado na Figura 4. Os campos de entrada em Cargas são os seguintes (1) abaixo e (2) O diagrama de carga aparece na interface do modelo da placa de base.
Carga morta = 100 kips
Carga Live = 150 kips
Os resultados da combinação de serviço e carga fatorial são calculados em referência ao ASCE / SEI 7-16.
ANÁLISE
COMPARAÇÃO DE RESULTADOS
Os resultados mais significativos são comparados na tabela abaixo:
